Gigabites POE-elosztó nagy sebességű, nem PoE-eszközökhöz

A hálózati infrastruktúra frissítése gyakran a funkcionális, nagy értékű, nem PoE-szegélyű eszközöket távol tartja a váltakozó áramú konnektoroktól. Lehetséges, hogy a hozzáférési vezérlőpanelek, a Wi-Fi útválasztók vagy az AV-mátrixvezérlők tökéletesen illeszkednek a helyükre. A megbízható áramellátásuk azonban gyorsan komoly fejfájást okoz.

A dedikált elektromos vezetékek peremig vezetése a legtöbb projekt esetében továbbra is költséges marad. A másik oldalon, ha olcsó passzív elosztókat használunk, az a berendezés katasztrofális károsodását és a sávszélesség súlyos korlátozását kockáztatja. Ez a dilemma nehéz választást kényszerít a drága elektromos munka és a vázlatos hálózati teljesítmény között.

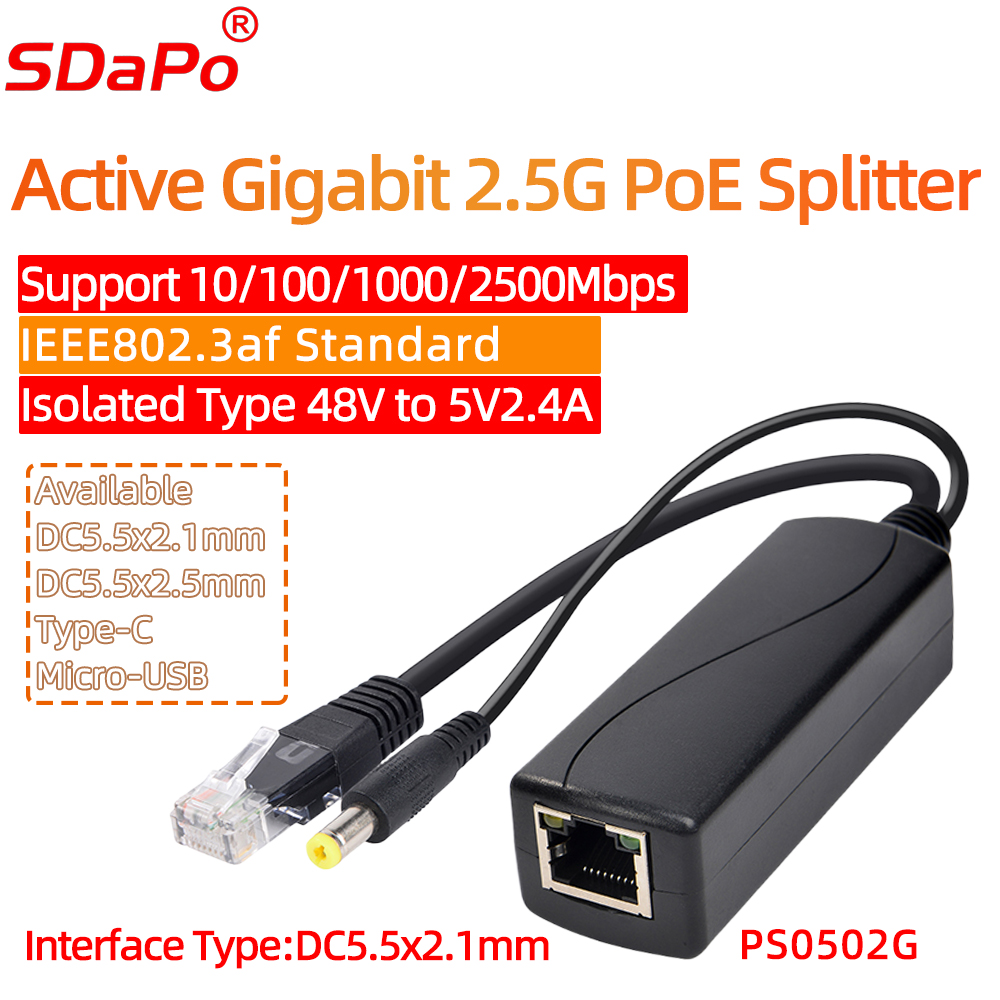

A A Gigabit POE Splitter hibátlanul áthidalja ezt a szakadékot. Biztonságosan szétválasztja az egységes Power over Ethernet jeleket különálló nagy sebességű adatfolyamokra és csökkentett egyenáramú kimenetekre. Ez az okos hardver biztosítja, hogy a régi eszközök pontosan azt a biztonságos feszültséget kapják, amelyre a működésükhöz szükségük van.

Ez az útmutató technikai keretet biztosít ezen speciális elosztók értékeléséhez, méretéhez és telepítéséhez. Megtanulja, hogyan integrálhatja őket a hálózati sebesség, az eszközök biztonsága vagy a rendszer megbízhatósága veszélyeztetése nélkül. Merüljünk el közvetlenül a távoli áramelosztás alapvető mechanikájában.

Kulcs elvitelek

• Protokollvédelem: A szabványos (aktív) PoE-elosztók IEEE 802.3af/at/bt kézfogási protokollokat használnak az energiaszükséglet ellenőrzésére, megelőzve az eszköz kiégését.

• Sávszélesség integritása: A Gigabit PoE Splitter telepítése biztosítja, hogy az adatátviteli sebesség ne csökkenjen 10/100 Mbps-ra – ez kritikus követelmény a modern AP-k és IP-kamerák számára.

• Teljesítmény valósága: Tényező a vonalvesztésben; egy 30 W-os PoE+ switch port általában maximum ~24W-25.5W teljesítményt ad az elosztó kimenetén.

• Csatlakozók kompatibilitása: Az egyenáramú hordóméretek (pl. 2,1 mm vs. 1,35 mm) összehangolása ugyanolyan fontos, mint a feszültségkimenetek összehangolása.

Miben különbözik a Gigabit PoE Splitter a PoE Injectortól

A hálózati mérnököknek megfelelően kell kialakítaniuk az architektúrát, mielőtt utólag beépítik a régi vonalakat. A hardver pontos helyzetének tisztázása a hálózati topológiában kiküszöböli a telepítési hibákat. Az elosztót egészen más helyre helyezi, mint az injektort.

A A PoE Injector meghatározott szerepet játszik a forrásnál. Áramot ad az adatvezetékre. Általában a kiszolgálórackbe vagy a hálózati szekrénybe telepíti. Ez akkor fordul elő, ha az elsődleges hálózati kapcsoló nem rendelkezik beépített PoE-képességekkel. Az injektor szabványos AC fali tápellátást vesz fel, átalakítja azt, és egységes tápellátást és adatokat küld le egyetlen Ethernet-kábelen.

Ezzel szemben a A PoE Splitter az ellenkező feladatot kezeli a szélén. Lekapcsolja a végpont eszköz melletti adatvezetéket. A szabványos PoE feszültség 44 V és 57 V között van. Ez a nagy feszültség azonnal tönkretenné a szabványos útválasztót. Az elosztó ezt a magas feszültséget biztonságosan lekapcsolja alacsony feszültségű egyenárammá, például 5 V, 9 V, 12 V vagy 24 V.

Gyakran kombinálhatja mindkét eszközt. Teljesen biztonságos injektor használata az állványon és elosztó a végponton. Ez tökéletes hidat teremt az örökölt, nem PoE hálózati vonalak számára.

Alapvető értékelési kritériumok: Hogyan határozzuk meg a megfelelő PoE-elosztót

A nem megfelelő hardver megválasztása megsértheti a drága élberendezést. Az elosztók értékelése szigorú figyelmet igényel a fizikai és elektromos előírásokra.

Feszültség és áram illesztése

A kiégés kockázata hihetetlenül valós. Az elosztó kimeneti feszültségének pontosan meg kell egyeznie a céleszközzel. Ha a beléptető központ 12 V-ot igényel, a 24 V-os elosztó maradandó károsodást okoz.

Továbbá az elosztó áramerősségének meg kell egyeznie vagy meg kell haladnia az eszköz maximális fogyasztását. Egy 12V/2A-es készülék 24 wattot húz. Ezért meg kell adnia egy olyan elosztót, amely legalább 24 wattot képes kezelni. A végpont csak annyi áramot vesz fel, amennyire szüksége van, így a többlet amperkapacitás biztonságban marad.

Áramkimaradás elszámolása

A hálózattervezők gyakran összekeverik a Power Sourcing Equipment (PSE) besorolását a Powered Device (PD) szállítással. Az IEEE 802.3at szabvány alapján egy hálózati kapcsoló portonként 30 W teljesítményt adhat ki. A fizikai fizika azonban itt érvényes. A kábelellenállás és a lecsökkent szabályozó hatástalansága energiát fogyaszt.

Egy 30 W-os porttól ne várjon 30 W-os használható teljesítményt a szélén. Egy tipikus 802.3at csatlakozás körülbelül 24 W és 25,5 W közötti hasznos teljesítményt biztosít az elosztó kimenetén. Mindig számítsa ki energiaköltségkeretét a PD szállítási besorolással.

Adatsebesség támogatás

A sávszélesség szűk keresztmetszetének elkerülése kulcsfontosságú. A régebbi elosztók csak két csavart érpárt használnak adatátvitelre, és a sebességet 100 Mbps-ra korlátozzák. A valódi Gigabites átvitelhez meg kell győződnie arról, hogy az elosztó átmegy mind a négy csavart érpáron.

Az extrém nagy sebességű hálózatokra jelenleg piaci korlátok vonatkoznak. Továbbra is nehéz olyan nagyfeszültségű, nagy teljesítményű elosztókat találni, amelyek támogatják a 2,5 GbE vagy 10 GbE átvitelt a Wi-Fi 6/6E hozzáférési pontokhoz. Soha ne állítsa le a teljes hálózati szintet csak az energiaellátás egyszerűsítése érdekében.

DC csatlakozó nem illik

Az össze nem illő hengeremelők hatalmas frusztrációt okoznak a telepítés során. Az eszközök nagyon különböző fizikai dugóméreteket használnak.

1. Szabványos biztonsági kamerák: Általában 5,5 x 2,1 mm-es csatlakozóaljzatra van szükség.

2. Egylapos számítógépek: Az olyan eszközökhöz, mint a Raspberry Pi, gyakran Type-C vagy Micro-USB adapterekre van szükség.

3. Intelligens otthoni hubok: gyakran használnak kisebb, 1,35 mm-es hordócsatlakozásokat.

Vásárlás előtt mindig ellenőrizze az aljzat fizikai méretét. Sok prémium elosztó tartalmaz adapterkészletet a pontos probléma megoldására.

Kereskedelmi és ipari fokozat: környezeti skálázhatóság

A környezeti feltételek megszabják a hardver élettartamát. Az alvázat és a belső alkatrészeket az egység lakóhelye alapján kell kiválasztani.

Szabványos informatikai környezetek

A beltéri irodai környezet lehetővé teszi a kereskedelmi minőségű berendezések használatát. Ezek az egységek általában műanyag burkolattal rendelkeznek. Tökéletesen kezelik az alapvető IP-kamerákat, POS-terminálokat és alacsony feszültségű IoT-eszközöket.

Sok kereskedelmi modell kényelmes DIP-kapcsolókkal rendelkezik. Ezek a kapcsolók lehetővé teszik a technikusok számára a kimeneti feszültség kézi kiválasztását menet közben. Egyetlen egység 5V, 9V és 12V kimenetek között válthat. Ez a rugalmasság csökkenti a különféle beltéri hardvereket kezelő IT-részlegek készletköltségét.

Nehéz környezet és nagy terhelés

Az ipari telepítésekhez strapabíró IEEE 802.3bt berendezésekre van szükség. A gyárak, a kültéri oszlopok és a kondicionálatlan raktárak tönkreteszik a műanyag kereskedelmi hasítógépeket. Az ipari elosztók extrudált alumínium házakat használnak a szélsőséges hő elvezetésére.

Ezek az egységek túlélik a -40°C és +75°C közötti szélsőséges hőmérsékletet. Az ütésekre és rezgésekre vonatkozó szigorú EN/IEC megfelelőségi teszteken is átmennek. Erre a tartósságra szüksége van az energiaéhes élberendezésekhez. A LED-es videofalak, a PTZ kamerafűtők és a telekommunikációs interfészek gyakran akár 90 W-ot is igényelnek (PoE++ / Ultra PoE).

Ezenkívül az ipari modellek elhagyják a szabványos egyenáramú hengeres csatlakozókat. Az erős rezgések kirázhatják a hengerdugót. Ehelyett ipari sorkapcsokat használnak. Ezek a blokkok biztonságos, lecsavarható tápcsatlakozásokat biztosítanak, amelyek biztosítják az idő múlásával nulla fizikai leválasztást.

Megvalósítási kockázatok és bevált gyakorlatok

Még a tökéletes specifikációk is meghiúsulnak, ha a telepítési gyakorlat figyelmen kívül hagyja az alapvető fizikai korlátozásokat. A hálózati kiépítéshez szigorúan be kell tartani a szabványos irányelveket a rendszerhibák elkerülése érdekében.

Távolságkorlátozások

A szabványos Ethernet szigorú 100 méteres (328 láb) határt ír elő. Az adatok ezen hosszon túlra tolása csomagvesztést okoz. Hosszabb futás esetén az architektúrának meg kell változnia. Mielőtt a Gigabit PoE Splitter elérné a végpontot, be kell helyeznie egy dedikált PoE-bővítőt.

Kábelminőségi korlátok

A kábelkohászat közvetlenül befolyásolja a biztonságot. Soha ne használjon rézbevonatú alumínium (CCA) kábeleket távoli tápellátáshoz. A CCA kábelek nagyobb elektromos ellenállást mutatnak. A nagy teljesítményű PoE szabványok, különösen a 802,3 bt, jelentős áramerősséget nyomnak. Ez a nagy áramerősség, amely a CCA ellenállást éri, veszélyes hőtermelést hoz létre a falakon belül.

Mindig tiszta réz Cat5e vagy Cat6 kábelt igényel. A tiszta réz minimálisra csökkenti a feszültségesést, és fizikailag hűvösen tartja a kábelkötegeket erős elektromos terhelés mellett.

Hő- és túlfeszültség-kezelés

A nagy teljesítményű fokozatos átalakítás eredendően hulladékhőt termel.

• Ne helyezze az elosztót szorosan lezárt, nem szellőző csatlakozódobozokba.

• Hagyjon légzési helyet az alumínium ház körül a passzív hűtés érdekében.

• Kötelezővé tenni beépített túlfeszültség-védők használatát bármely kültéri végponti csatlakozáshoz.

• Győződjön meg arról, hogy a földelő vezetékek megfelelően csatlakoznak a házhoz, hogy megvédjék a felső hálózati kapcsolót a villámcsapástól.

Dokumentáció

A jövőbeni karbantartás a pontos topológiatérképeken múlik. A nem szabványos tápkábelek zavarónak tűnnek az új technikusok számára. Minden injekciós és elválasztási pontot egyértelműen fel kell címkéznie. Térképezze fel minden elosztó helyét a hálózatkezelő szoftverében. A megfelelő címkézés megakadályozza, hogy a technikus véletlenül egy szabványos laptopot passzív nagyfeszültségű vezetékre csatlakoztasson.

Következtetés

A Gigabit PoE Splitterek nélkülözhetetlen módszert kínálnak a hálózati infrastruktúra szabványosítására. Az adatátviteli sebesség feláldozása nélkül meghosszabbítják a funkcionális, nem PoE edge eszközök élettartamát. Egységesített kábelezést érhet el, miközben precíz egyenáramot táplál az összetett végpontokhoz.

A vásárlási folyamat során mindig előnyben részesítse a szigorú feszültségillesztést és az IEEE szabványnak való megfelelést. Az aktív PoE-berendezések biztonságosan alkudoznak az áramellátásról, jelentősen felülmúlva az olcsó passzív alternatívákat. Ne felejtse el ellenőrizni a szélső eszköz együttes teljesítményigényét. Hagyjon 10-15%-os puffert az elosztó maximális teljesítménye alatt a hosszú távú stabilitás biztosítása érdekében.

A következő lépéshez fizikai auditra van szükség. Járja végig a webhelyet, és dokumentálja minden nem PoE-eszköz pontos feszültségét, maximális áramfelvételét és fizikai csatlakozóméretét. Tegye ezt, mielőtt egyetlen elosztót vagy a hozzá tartozó DC adaptert vásárolna. Az egyértelmű auditok garantálják a sikeres, biztonságos telepítést.

GYIK

K: Meg tudja sütni a Gigabit PoE Splitter a nem PoE készülékemet?

V: Nem, ha egy Active PoE elosztóról van szó, amely megfelel az IEEE 802.3af/at/bt szabványnak. Hardveres kézfogást használ az áramellátáshoz, és biztonságosan szabályozza a kimeneti feszültséget. A passzív elosztók azonban ezt megkerülik, és komoly kockázatot hordoznak magukban, ha a feszültségek nem illeszkednek egymáshoz.

K: Használhatok PoE Splittert olyan kapcsolóval, amely passzív 48 V-ot ad ki?

V: Általában igen. A legtöbb jó minőségű aktív elosztó képes passzív 48 V-os bemenetet fogadni és sikeresen lecsökkenteni a célfeszültségre (pl. 5 V vagy 12 V). A felhasználóknak előzetesen ellenőrizniük kell az elosztó konkrét bemeneti tűrését.

K: Mi történik, ha Fast Ethernet (10/100) elosztót használok egy Gigabites hálózaton?

V: A kapcsolat automatikusan létrejön az elosztó hardveres korlátjáig, amely 100 Mbps. A végpont eszköz sikeresen bekapcsol, de az adatátviteli sebessége erősen korlátozva lesz.

K: Lehetséges egy 45 W-os eszköz táplálása 802.3at (PoE+) elosztóval?

V: Nem. A szabványos 802.3at 30 W-ra korlátozza a forrást, így körülbelül 25 W használható a szélén. Egy 45 W-os eszköz kifejezetten 802,3 bt (PoE++) kompatibilis injektort vagy kapcsolót igényel a megfelelő PoE++ elosztó mellett.
