Gigabit POE-splitter for høyhastighets ikke-PoE-enheter

Oppgradering av nettverksinfrastruktur kobler ofte funksjonelle, høyverdige, ikke-PoE-kantenheter langt fra strømuttak. Du kan ha tilgangskontrollpaneler, Wi-Fi-rutere eller AV-matrisekontrollere som sitter perfekt der de hører hjemme. Men å drive dem pålitelig blir raskt en alvorlig hodepine.

Å kjøre dedikerte elektriske linjer til kanten forblir kostnadsoverkommelig for de fleste prosjekter. På baksiden risikerer nedtrapping av strømmen ved å bruke billige passive splittere katastrofal skade på utstyret og alvorlig struping av båndbredden. Dette dilemmaet tvinger fram et vanskelig valg mellom kostbart elektrisk arbeid og skissert nettverksytelse.

EN Gigabit POE Splitter bygger bro over dette gapet feilfritt. Den separerer enhetlige Power over Ethernet-signaler på en sikker måte i distinkte høyhastighets datastrømmer og nedtrappede likestrømutganger. Denne smarte maskinvaren sikrer at eldre enheter får nøyaktig den sikre spenningen de trenger for å betjene.

Denne veiledningen gir et teknisk rammeverk for å evaluere, dimensjonere og distribuere disse spesifikke splitterne. Du vil lære hvordan du integrerer dem uten å gå på bekostning av nettverkshastighet, enhetssikkerhet eller systempålitelighet. La oss dykke direkte inn i kjernemekanikken til ekstern kraftdistribusjon.

Viktige takeaways

• Protokollbeskyttelse: Standardiserte (aktive) PoE-splittere bruker IEEE 802.3af/at/bt-håndtrykkprotokoller for å verifisere strømkravene, og forhindrer enhetsutbrenthet.

• Båndbreddeintegritet: Utplassering av en Gigabit PoE-splitter sikrer at datahastigheter ikke er flaskehalser til 10/100 Mbps – et kritisk krav for moderne AP-er og IP-kameraer.

• Power Realities: Faktor i linjetap; en 30W PoE+-svitsjport gir vanligvis maksimalt ~24W til 25,5W ved splitterens utgang.

• Koblingskompatibilitet: Matchende DC-trommeldimensjoner (f.eks. 2,1 mm vs. 1,35 mm) er like avgjørende som å matche spenningsutganger.

Hvordan en Gigabit PoE-splitter skiller seg fra en PoE-injektor

Nettverksingeniører må ramme inn arkitekturen riktig før ettermontering av eldre linjer. Å avklare den nøyaktige plasseringen av maskinvaren i nettverkstopologien eliminerer installasjonsfeil. Du plasserer en splitter på et helt annet sted enn en injektor.

De PoE Injector spiller en spesifikk rolle ved kilden. Den setter strøm på datalinjen. Du installerer den vanligvis inne i serverracket eller nettverksskapet. Dette skjer når den primære nettverkssvitsjen mangler innebygde PoE-funksjoner. Injektoren tar standard vekselstrøm fra veggen, konverterer den og sender enhetlig strøm og data ned én enkelt Ethernet-kabel.

Omvendt, a PoE Splitter håndterer den motsatte oppgaven på kanten. Den slår av datalinjen rett ved siden av endepunktsenheten. Standard PoE-spenninger varierer fra 44V til 57V. Denne høyspenningen ville umiddelbart ødelegge en standard ruter. Splitteren trapper trygt ned denne høyspenningen til lavspent likestrøm som 5V, 9V, 12V eller 24V.

Du kan ofte kombinere begge verktøyene. Det er helt trygt å bruke en injektor ved stativet og en splitter ved endepunktet. Dette skaper en perfekt bro for eldre ikke-PoE-nettverkslinjer.

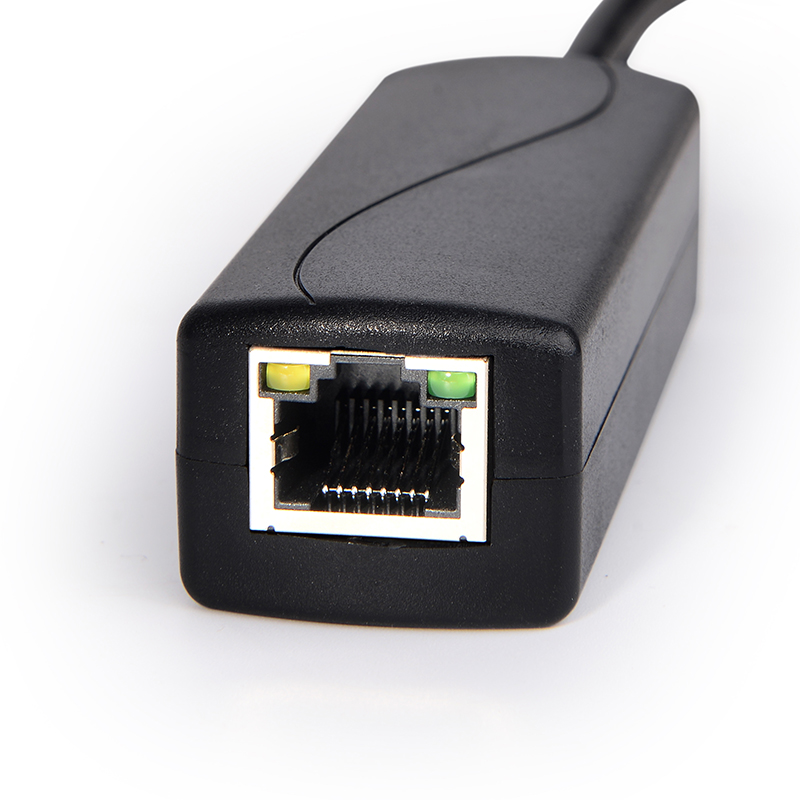

Kjerneevalueringskriterier: Hvordan spesifisere riktig PoE-splitter

Å velge feil maskinvare kan steke det dyre kantutstyret ditt. Evaluering av splittere krever streng oppmerksomhet til fysiske og elektriske spesifikasjoner.

Spenning og strømtilpasning

Utbrenthetsrisikoen er utrolig reell. Splitterens utgangsspenning må samsvare nøyaktig med målenheten. Hvis adgangskontrollpanelet ditt krever 12V, vil en 24V splitter forårsake permanent skade.

Videre må splitterens strømstyrke være lik eller overstige det maksimale forbruket til enheten. En 12V/2A-enhet trekker 24 watt. Derfor må du spesifisere en splitter som kan håndtere minst 24 watt. Endepunktet vil bare trekke strømmen den trenger, så overflødig strømstyrkekapasitet forblir trygg.

Regnskap for strømtap

Nettverksdesignere forveksler ofte Power Sourcing Equipment (PSE)-vurderinger med Powered Device (PD)-levering. En nettverkssvitsj kan gi ut 30W per port basert på IEEE 802.3at-standarden. Imidlertid gjelder fysisk fysikk her. Kabelmotstand og ineffektivitet i nedtrappingsregulatoren bruker energi.

Ikke forvent 30W brukbar kraft på kanten fra en 30W-port. En typisk 802.3at-tilkobling leverer omtrent 24W til 25,5W brukbar effekt ved splitterens utgang. Beregn alltid strømbudsjettet ditt ved å bruke PD-leveringsvurderingen.

Støtte for datahastighet

Å unngå båndbreddeflaskehalsen er avgjørende. Eldre splittere bruker bare to tvunnede par for data, og begrenser hastigheter til 100 Mbps. Du må bekrefte at splitteren passerer alle de fire tvunnede parene for ekte Gigabit-overføring.

Markedsbegrensninger eksisterer for øyeblikket for ekstreme høyhastighetsnettverk. Det er fortsatt vanskelig å finne høyspente, høy-watts splittere som støtter 2,5 GbE eller 10 GbE for Wi-Fi 6/6E AP. Aldri nedgrader hele nettverksnivået ditt bare for å forenkle strømforsyningen.

DC-kontakt stemmer ikke overens

Utilpassede tønneknekter forårsaker enorm frustrasjon under utplassering. Enheter bruker vidt forskjellige fysiske pluggstørrelser.

1. Standard overvåkingskameraer: Krever vanligvis en 5,5 x 2,1 mm tønnekontakt.

2. Enkeltbordsdatamaskiner: Enheter som Raspberry Pi trenger ofte Type-C- eller Micro-USB-adaptere.

3. Smart Home Hubs: Bruker ofte mindre 1,35 mm fatforbindelser.

Kontroller alltid den fysiske jekkstørrelsen før du kjøper. Mange premium splittere inkluderer adaptersett for å løse akkurat dette problemet.

Kommersiell vs. industriell karakter: miljømessig skalerbarhet

Miljøforhold dikterer maskinvarens levetid. Du må velge chassis og interne komponenter basert på hvor enheten skal bo.

Standard IT-miljøer

Innendørs kontormiljøer tillater kommersiell utstyr. Disse enhetene har vanligvis plastkapsler. De håndterer grunnleggende IP-kameraer, POS-terminaler og lavspente IoT-enheter perfekt.

Mange kommersielle modeller har praktiske DIP-brytere. Disse bryterne lar teknikere manuelt velge utgangsspenning i farten. En enkelt enhet kan veksle mellom 5V, 9V og 12V utganger. Denne fleksibiliteten reduserer lageroverhead for IT-avdelinger som administrerer diverse innendørs maskinvare.

Tøffe miljøer og tung belastning

Industrielle distribusjoner krever robust IEEE 802.3bt-utstyr. Fabrikker, utendørs stolper og ubetingede varehus ødelegger kommersielle splittere av plast. Industrielle splittere bruker ekstruderte aluminiumshus for å spre ekstrem varme.

Disse enhetene overlever ekstreme temperaturer fra -40°C til +75°C. De består også strenge EN/IEC-samsvarstester for støt og vibrasjoner. Du trenger denne holdbarheten for kraftkrevende kantutstyr. LED-videovegger, PTZ-kameravarmere og telekomgrensesnitt krever ofte opptil 90W (PoE++ / Ultra PoE).

Videre forlater industrielle modeller standard DC fatplugger. Kraftige vibrasjoner kan riste en tønneplugg løs. I stedet bruker de industrielle rekkeklemmer. Disse blokkene gir sikre, skru-ned strømforbindelser som sikrer null fysiske frakoblinger over tid.

Implementeringsrisiko og beste praksis for utrulling

Selv perfekte spesifikasjoner mislykkes hvis installasjonspraksis ignorerer grunnleggende fysiske begrensninger. Nettverksutrullinger krever streng overholdelse av standardretningslinjer for å forhindre systemfeil.

Avstandsbegrensninger

Standard Ethernet dikterer en streng grense på 100 meter (328 fot). Å skyve data utover denne lengden fører til pakketap. For lengre løp må arkitekturen din endres. Du må inkludere en dedikert PoE Extender plassert inline før Gigabit PoE Splitter når endepunktet.

Kabelkvalitetsbegrensninger

Kabelmetallurgi påvirker sikkerheten direkte. Bruk aldri kobberkledde aluminiumskabler (CCA) for ekstern strøm. CCA-kabler har høyere elektrisk motstand. Høyeffekt PoE-standarder, spesielt 802.3bt, presser betydelig strømstyrke. Denne høye strømmen som treffer CCA-motstand skaper farlig varmegenerering inne i veggene dine.

Krev alltid ren kobber Cat5e eller Cat6 kabler. Rent kobber minimerer spenningsfallet og holder kabelbunter fysisk kjølige under store elektriske belastninger.

Termisk og overspenningshåndtering

Nedtrappingskonvertering med høy watt genererer i seg selv spillvarme.

• Ikke plasser splitteren inne i tett lukkede, ikke-ventilerte koblingsbokser.

• La pusterommet være rundt aluminiumchassiset for passiv kjøling.

• Beordre bruk av in-line overspenningsvern for alle utendørs endepunkttilkoblinger.

• Sørg for at jordingsledninger er ordentlig festet til chassiset for å beskytte oppstrømsnettverkssvitsjen mot lynnedslag.

Dokumentasjon

Fremtidig vedlikehold er avhengig av nøyaktige topologikart. Ikke-standard strømutkoblingskabler ser forvirrende ut for nye teknikere. Du må merke alle injeksjons- og separasjonspunkter tydelig. Kartlegg hver splitterplassering i nettverksadministrasjonsprogramvaren. Riktig merking forhindrer at en tekniker ved et uhell kobler en standard bærbar PC til en passiv høyspentlinje.

Konklusjon

Gigabit PoE Splitters tilbyr en uunnværlig metode for standardisering av nettverksinfrastruktur. De forlenger levetiden til funksjonelle ikke-PoE-kantenheter uten å ofre datagjennomstrømming. Du oppnår enhetlig kabling mens du mater presis likestrøm til komplekse endepunkter.

Prioriter alltid streng spenningstilpasning og overholdelse av IEEE-standarder under kjøpsprosessen. Aktivt PoE-utstyr forhandler strøm trygt, og overgår billige passive alternativer. Husk å verifisere det kombinerte wattbehovet til edge-enheten din. La en 10-15 % buffer være under splitterens maksimale effekt for å sikre langsiktig stabilitet.

Det neste trinnet ditt krever fysisk revisjon. Gå på stedet og dokumenter nøyaktig spenning, maksimal strømstyrke og fysisk pluggstørrelse for hver ikke-PoE-enhet. Gjør dette før du kjøper en enkelt splitter eller tilhørende DC-adapter. Tydelige revisjoner garanterer vellykkede, trygge distribusjoner.

FAQ

Spørsmål: Kan en Gigabit PoE-splitter steke min ikke-PoE-enhet?

A: Ikke hvis det er en Active PoE-splitter som samsvarer med IEEE 802.3af/at/bt. Den bruker et maskinvarehåndtrykk for å forhandle strøm og regulerer utgangsspenningen trygt. Passive splittere omgår imidlertid dette og medfører alvorlig risiko hvis spenningene ikke stemmer overens.

Spørsmål: Kan jeg bruke en PoE-splitter med en bryter som gir ut passiv 48V?

A: Generelt, ja. De fleste aktive splittere av høy kvalitet kan akseptere en passiv 48V-inngang og trappe den ned til målspenningen (f.eks. 5V eller 12V). Brukere må verifisere den spesifikke inngangstoleransen til splitteren på forhånd.

Spørsmål: Hva skjer hvis jeg bruker en Fast Ethernet (10/100) splitter på et Gigabit-nettverk?

A: Tilkoblingen vil automatisk forhandle ned til splitterens maskinvaregrense, som er 100 Mbps. Endepunktenheten vil slå seg på, men dataoverføringshastighetene vil bli kraftig begrenset.

Spørsmål: Er det mulig å drive en 45W enhet med en 802.3at (PoE+) splitter?

A: Nei. 802.3at-standarddekslene ved 30W ved kilden, slik at ca. 25W kan brukes ved kanten. En 45W-enhet krever eksplisitt en 802.3bt (PoE++)-kompatibel injektor eller bryter sammen med en matchende PoE++ splitter.
