बिना रिवायरिंग के PoE को 100 मीटर से आगे कैसे बढ़ाएं

आईटी प्रशासकों और सुरक्षा इंस्टॉलरों को लगातार निराशाजनक तैनाती बाधा का सामना करना पड़ता है। आप एक नए समापन बिंदु के लिए सही स्थान का मानचित्र तैयार करते हैं। हालाँकि, आपके आईपी कैमरे या वायरलेस एक्सेस पॉइंट के लिए आदर्श स्थान मानक ईथरनेट सीमा के ठीक पीछे है। आपको अचानक एहसास होता है कि निर्दिष्ट इंस्टॉलेशन ज़ोन आपके मौजूदा नेटवर्क क्लॉज़ेट की पहुंच से बहुत दूर तक फैला हुआ है।

यह सख्त सीमा कोई मनमाना सुझाव नहीं है। आईईईई 802.3 मानक मानक ट्विस्टेड-पेयर ईथरनेट ट्रांसमिशन को 100 मीटर या लगभग 328 फीट पर कैप करता है। एक बार जब आप इस भौतिक सीमा को पार कर लेते हैं, तो तांबे का बुनियादी ढांचा स्थिर डेटा और विश्वसनीय बिजली को आगे बढ़ाने के लिए संघर्ष करता है। कनेक्टिविटी को आगे बढ़ाना तत्काल इंजीनियरिंग चुनौती बन जाता है।

यह आलेख इस सीमा को बायपास करने के लिए डिज़ाइन किए गए रेट्रोफ़िट समाधानों का तकनीकी मूल्यांकन प्रदान करता है। हम आपके नेटवर्क पदचिह्न को बढ़ाने के लिए व्यावहारिक तरीकों का पता लगाएंगे। आप सीखेंगे कि नई फाइबर ऑप्टिक लाइनों को खोदने के भारी पूंजीगत व्यय को सहन किए बिना विस्तारित दूरी कैसे हासिल की जाए।

चाबी छीनना

• सिग्नल क्षीणन और डीसी वोल्टेज ड्रॉप के कारण मानक Cat5e/Cat6 100 मीटर की दूरी पर एक भौतिक दीवार से टकराता है।

• ए पीओई एक्सटेंडर सबसे अधिक लागत प्रभावी रेट्रोफिट है, जो मौजूदा तांबे की तुलना में डेटा और पावर दोनों को बढ़ाता है।

• डेज़ी-चेनिंग एक्सटेंडर लगभग 500 मीटर तक काम करते हैं, लेकिन सख्त पावर बजटिंग अनिवार्य है।

• बाहरी तैनाती के लिए, बिजली की क्षति को रोकने के लिए गैल्वेनिक अलगाव (फाइबर) या हेवी-ड्यूटी सर्ज सुरक्षा पर समझौता नहीं किया जा सकता है।

• सीसीए (कॉपर क्लैड एल्यूमिनियम) केबल से पूरी तरह बचें; विस्तारित दूरी वाले PoE के लिए शुद्ध तांबे की आवश्यकता होती है।

इंजीनियरिंग वास्तविकता: मानक ईथरनेट 100 मीटर पर क्यों रुकता है

नेटवर्क सीमाएँ भौतिकी के मूलभूत नियमों से उत्पन्न होती हैं। आईईईई प्रोटोकॉल डेटा अखंडता और बिजली वितरण की गारंटी के लिए मानक रन को 100 मीटर तक सीमित करता है। जब आप इस सीमा को पार करते हैं, तो भौतिक तांबे का माध्यम पूर्वानुमानित तरीकों से विफल होने लगता है। आइए तीन मुख्य बाधाओं की जाँच करें।

सिग्नल क्षीणन

ईथरनेट उच्च-आवृत्ति विद्युत संकेतों का उपयोग करके डेटा प्रसारित करता है। तांबे के कंडक्टर के साथ यात्रा करते समय ये सिग्नल स्वाभाविक रूप से ख़राब हो जाते हैं। हम इस प्रक्रिया को सिग्नल क्षीणन कहते हैं। एक बार जब केबल की लंबाई 100 मीटर से अधिक हो जाती है, तो गिरावट गंभीर हो जाती है। नेटवर्क स्विच को कमजोर विद्युत स्पन्दों की व्याख्या करने में संघर्ष करना पड़ता है। इसके परिणामस्वरूप पैकेट हानि, गिराए गए फ़्रेम और गंभीर नेटवर्क विलंबता होती है। वीओआईपी फोन या उच्च-रिज़ॉल्यूशन आईपी कैमरे जैसे संवेदनशील उपकरणों के लिए, यह सिग्नल हानि समापन बिंदु को अनुपयोगी बना देती है।

डीसी वोल्टेज ड्रॉप

ईथरनेट पर बिजली समान तांबे के तारों पर प्रत्यक्ष धारा (डीसी) को धकेलने पर निर्भर करती है। सभी तांबे के तारों में अंतर्निहित विद्युत प्रतिरोध होता है। आप केबल को जितनी देर तक चलाएंगे, कुल प्रतिरोध उतना ही अधिक हो जाएगा। उच्च प्रतिरोध वोल्टेज को किनारे वाले उपकरण तक पहुंचने से पहले गिरने के लिए मजबूर करता है। एक संचालित डिवाइस (पीडी) को बूट करने और संचालित करने के लिए एक विशिष्ट वोल्टेज विंडो की आवश्यकता होती है। यदि लंबे समय तक वोल्टेज बहुत कम हो जाता है, तो कैमरा या एक्सेस प्वाइंट चालू नहीं होगा।

थर्मल रेज़िज़टेंस

जब आप नेटवर्क केबलों पर बिजली धकेलते हैं, तो तार गर्मी उत्पन्न करते हैं। इंस्टॉलर अक्सर दर्जनों केबलों को ट्रे या नाली में एक साथ बंडल करते हैं। इन तंग बंडलों के भीतर गर्मी तेजी से जमा होती है। जैसे-जैसे तापमान बढ़ता है, तांबे का विद्युत प्रतिरोध और भी अधिक बढ़ जाता है। यह थर्मल लूप प्रभावी डिलीवरी दूरी को कम कर देता है। हाई-ड्रॉ डिवाइस, जैसे पैन-टिल्ट-ज़ूम (पीटीजेड) कैमरे या वाई-फाई 6 एपी, इस गर्मी-प्रेरित प्रतिरोध दंड से सबसे अधिक पीड़ित हैं।

कनेक्टिविटी बढ़ाने के 4 सिद्ध तरीके (रेट्रोफिट फोकस)

जब आप फुटपाथ या खुली दीवारों को नहीं तोड़ सकते, तो आपको विश्वसनीय रेट्रोफ़िट समाधान की आवश्यकता होती है। हम सबसे प्रभावी विस्तार विधियों को उनकी जटिलता और तैनाती की गति के आधार पर वर्गीकृत कर सकते हैं। अपने नेटवर्क को भौतिक सीमाओं से आगे बढ़ाने के चार तरीके यहां दिए गए हैं।

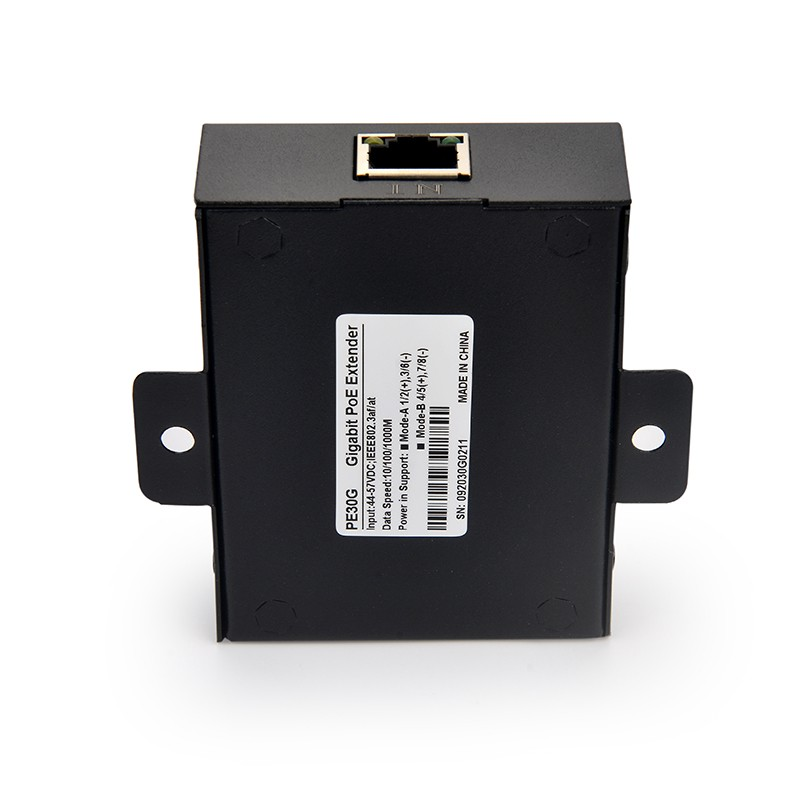

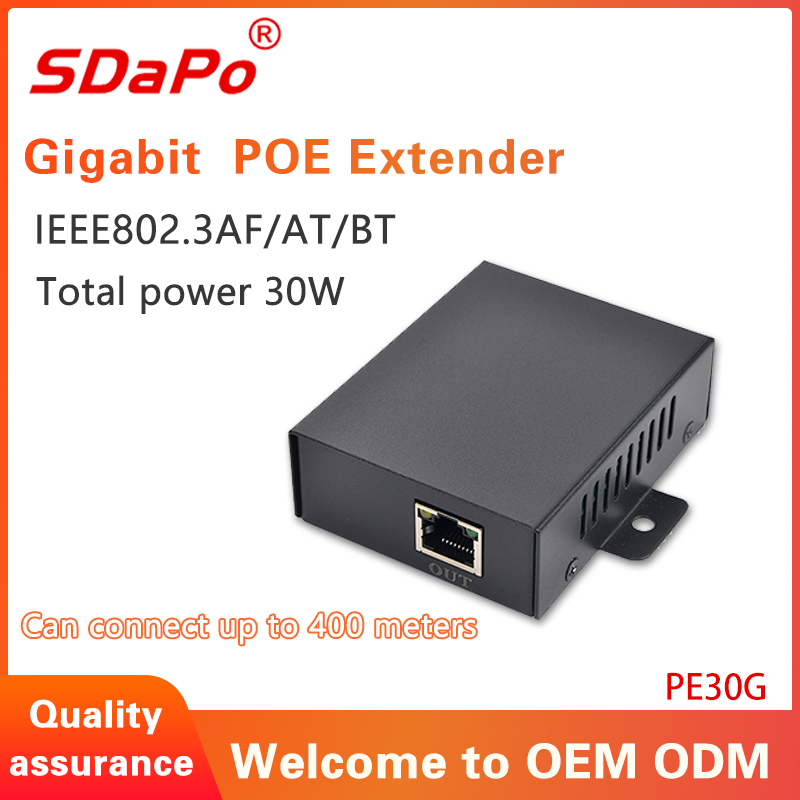

विधि 1: एक पीओई एक्सटेंडर तैनात करें (इनलाइन एम्प्लीफिकेशन)

यह विधि आपके नेटवर्क की भौतिक परत पर काम करती है। डिवाइस आपके स्रोत और आपके समापन बिंदु के बीच इनलाइन बैठता है। यह सक्रिय रूप से कमजोर डेटा सिग्नल को पुनर्जीवित करता है और बिजली को अगले खंड तक पहुंचाता है। आपको किसी भी आईपी पते को कॉन्फ़िगर करने की आवश्यकता नहीं है। यह पूरी तरह से प्लग-एंड-प्ले समाधान के रूप में कार्य करता है।

ब्राउनफील्ड वातावरण के लिए यह यकीनन सबसे अच्छा तरीका है। आप 100 मीटर से 500 मीटर तक कनेक्टिविटी बढ़ाने के लिए मौजूदा केबल रन का उपयोग करते हैं। ए स्थापित करना POE एक्सटेंडर नई विद्युत बूंदों को खींचने की लागत और श्रम से पूरी तरह बचता है।

विधि 2: PoE स्विच पर 'एक्सटेंड मोड' का उपयोग करें

निगरानी के लिए बनाए गए कई आधुनिक नेटवर्क स्विच एक अद्वितीय हार्डवेयर टॉगल प्रदान करते हैं। आप बस 'एक्सटेंड मोड' को सक्रिय करने के लिए एक स्विच फ्लिप करें। यह फ़ंक्शन जानबूझकर डेटा ट्रांसमिशन गति को 10Mbps तक कम कर देता है। इस भारी गति में कमी के बदले में, स्विच सिग्नल को 250 मीटर तक धकेल सकता है।

इस विकल्प की लागत शून्य अतिरिक्त डॉलर है। हालाँकि, आप महत्वपूर्ण बैंडविड्थ का त्याग करते हैं। यह कम-बिटरेट आईपी कैमरों के लिए पूरी तरह से काम करता है। यदि आपको आधुनिक एक्सेस प्वाइंट या मल्टी-सेंसर कैमरा ऐरे जैसे उच्च-बैंडविड्थ डिवाइस को पावर देने की आवश्यकता है तो यह पूरी तरह से विफल हो जाता है।

विधि 3: एक मिडस्पैन PoE स्विच या इंजेक्टर स्थापित करें

आप एक संचालित जगह रख सकते हैं PoE स्विच या एक इंजेक्टर बिल्कुल 100-मीटर के निशान पर। यह सक्रिय उपकरण एक हार्ड रिपीटर के रूप में कार्य करता है। यह अनिवार्य रूप से बिजली की ताजा आपूर्ति इंजेक्ट करते समय 100 मीटर की दूरी की घड़ी को रीसेट करता है।

इस पद्धति में एक महत्वपूर्ण सीमा है। आपके पास उस 100-मीटर मध्य अवधि बिंदु पर एक स्थानीयकृत एसी पावर आउटलेट होना चाहिए। यदि आपके पास छत या नाली बॉक्स में सुलभ एसी बिजली की कमी है, तो यह विधि दूरस्थ बिजली वितरण के पूरे उद्देश्य को विफल कर देती है।

विधि 4: विशिष्ट विस्तारित-दूरी PoE केबल में अपग्रेड करें

केबल निर्माता अब दूरी के लिए विशेष रूप से इंजीनियर की गई हेवी-ड्यूटी लाइनें तैयार करते हैं। इन केबलों में हेवी-गेज तांबे के कंडक्टर होते हैं, जो आमतौर पर मानक 24 AWG के बजाय 22 AWG मापते हैं। उनमें हस्तक्षेप को रोकने के लिए भारी परिरक्षण की सुविधा भी होती है।

विशेष का उपयोग करना PoE केबल आपको मूल रूप से 150 या 200 मीटर तक सिग्नल भेजने की अनुमति देता है। आप रन के बीच में सक्रिय इलेक्ट्रॉनिक्स रखने से बचें। प्रमुख समझौता श्रम है। आपको नेटवर्क क्लोजेट से एंडपॉइंट तक पूरी लाइन को पूरी तरह से वापस खींचना होगा।

विधि तुलना तालिका

PoE एक्सटेंडर बनाम फाइबर ऑप्टिक: निर्णय मैट्रिक्स

पेशेवर अक्सर इस बात पर बहस करते हैं कि क्या कॉपर एक्सटेंडर का उपयोग किया जाए या पूरी तरह से फाइबर ऑप्टिक्स पर स्विच किया जाए। दोनों प्रौद्योगिकियां विशिष्ट भूमिका निभाती हैं। आपको निर्णय लेने में मदद के लिए हमें एक पारदर्शी ढांचा बनाना होगा। यह जानना कि तांबे को कब त्यागना है, उतना ही महत्वपूर्ण है जितना यह जानना कि इसे कैसे बढ़ाया जाए।

PoE एक्सटेंडर का उपयोग कब करें

विस्तारक विशिष्ट परिचालन परिदृश्यों में चमकते हैं। आपको निम्नलिखित शर्तों के तहत इस समाधान पर डिफ़ॉल्ट होना चाहिए:

• रेट्रोफिट एनवायरनमेंट (ब्राउनफील्ड): मौजूदा तांबे का बुनियादी ढांचा पहले से ही कंक्रीट के नीचे दबा हुआ है या जटिल दीवारों से होकर गुजरा है। इसे बदलना बहुत विघटनकारी है।

• बजट बाधाएँ: आपको तत्काल तैनाती की आवश्यकता है। आप स्प्लिसिंग उपकरण, विशेष ट्रांसीवर, या विशेष फाइबर तकनीशियनों का खर्च वहन नहीं कर सकते।

• छोटे एक्सटेंशन: स्विच से एंडपॉइंट तक की कुल आवश्यक दूरी 400 से 500 मीटर के बीच आराम से रहती है।

फाइबर के लिए तांबे का त्याग कब करें?

ऐसे सख्त परिदृश्य हैं जहां कॉपर एक्सटेंडर आपके प्रोजेक्ट को विफल कर देंगे। आपको इन स्थितियों में फ़ाइबर ऑप्टिक्स की ओर रुख करना चाहिए:

• दूरी 500 मीटर से अधिक: कई डेज़ी-चेन एक्सटेंडरों में बिजली की हानि गणितीय रूप से अस्थिर हो जाती है। आप एज डिवाइस को बूट करने के लिए पर्याप्त वाट क्षमता नहीं बढ़ा सकते।

• बिजली गिरने का जोखिम (आउटबिल्डिंग): अलग-अलग इमारतों के बीच बाहरी तांबे की लाइनें चलाने से एक विशाल बिजली की छड़ बनती है। एक हड़ताल आपके मुख्य भवन में एक भयावह वोल्टेज स्पाइक वापस भेज देगी। फाइबर देशी गैल्वेनिक अलगाव प्रदान करता है क्योंकि कांच बिजली का संचालन नहीं करता है। यह बाहरी वोल्टेज स्पाइक्स से इनडोर स्विचों की पूरी तरह से रक्षा करता है।

• मल्टी-गीगाबिट आवश्यकताएँ: अधिकांश एक्सटेंडर अपने डेटा थ्रूपुट को 1 जीबीपीएस या उससे कम पर सीमित करते हैं। यदि आपको 10 जीबीपीएस एग्रीगेट लिंक को बैकहॉल करने की आवश्यकता है, तो फाइबर ही आपका एकमात्र व्यवहार्य मार्ग है।

निर्णय मैट्रिक्स सारांश

कार्यान्वयन जोखिम और पावर बजटिंग

वास्तविक दुनिया के इंस्टॉलेशन शायद ही कभी सही प्रयोगशाला स्थितियों से मेल खाते हों। इंस्टॉलरों को क्षेत्र में विशिष्ट शारीरिक चुनौतियों का सामना करना पड़ता है। आपको यह समझना होगा कि सिस्टम की स्थिरता सुनिश्चित करने के लिए बिजली हानि और पर्यावरणीय खतरों का प्रबंधन कैसे किया जाए।

डेज़ी-चेन पावर पेनल्टी

अधिक दूरी तय करने के लिए आप कई एक्सटेंडरों को एक साथ जोड़ सकते हैं। हम इसे डेज़ी-चेनिंग कहते हैं। हालाँकि, आप अपने द्वारा जोड़ी गई प्रत्येक इकाई के लिए सख्त बिजली जुर्माना अदा करते हैं। प्रत्येक इनलाइन डिवाइस अपने प्रवर्धन सर्किटरी को चलाने के लिए आंतरिक शक्ति की खपत करता है। यह आमतौर पर 2 से 4 वाट प्रति यूनिट तक होता है।

आपको अपने स्रोत बजट की सावधानीपूर्वक गणना करनी चाहिए। इस परिदृश्य पर विचार करें: आप 400 मीटर दूर स्थित 30W PTZ कैमरे को पावर देना चाहते हैं। आपको तीन एक्सटेंडर की आवश्यकता होगी. एक्सटेंडर संयुक्त रूप से लगभग 10W की खपत करते हैं। प्रतिरोध के कारण लंबे तांबे के तार में 15W से 20W की कमी आएगी। उस 30W कैमरे को सफलतापूर्वक पावर देने के लिए, आपको स्रोत पर एक विशाल IEEE 802.3bt 90W इंजेक्टर का उपयोग करना होगा। यदि आप केवल 30W स्रोत से प्रारंभ करते हैं, तो कैमरा कभी चालू नहीं होगा।

सीसीए वायर खतरा

इंस्टॉलर कभी-कभी पैसे बचाने के लिए कॉपर-क्लैड एल्यूमिनियम (सीसीए) तार खरीदते हैं। यह विकल्प लंबे समय तक चलने वाले नेटवर्क के लिए विनाशकारी है। एल्युमीनियम में तांबे की तुलना में काफी अधिक विद्युत प्रतिरोध होता है। जब आप PoE को लंबी दूरी पर धकेलते हैं, तो CCA तार बड़े पैमाने पर वोल्टेज ड्रॉप का कारण बनता है। तार अत्यधिक गर्म हो सकता है और उच्च वाट क्षमता वाले भार के तहत पिघल भी सकता है। आपको किसी भी विस्तारित दूरी की दौड़ के लिए 100% नंगे तांबे की सामग्री अनिवार्य करनी होगी।

वृद्धि संरक्षण आवश्यकताएँ

बिजली के झटके और स्थैतिक निर्माण नेटवर्क गियर को नष्ट कर देते हैं। यदि आप किसी गेट या पार्किंग स्थल तक पहुंचने के लिए केबल को बाहर की ओर घुमाते हैं, तो आप आपदा को आमंत्रित करते हैं। रन के दोनों सिरों पर औद्योगिक-ग्रेड सर्ज रक्षक स्थापित किए जाने चाहिए। एक को बाहरी कैमरे के पास रखें और एक को लाइन के मुख्य भवन में प्रवेश करने से ठीक पहले रखें। लाइन को ठीक से ग्राउंड न करना पहली भयंकर आंधी के दौरान उपकरण जलने की गारंटी देता है।

शॉर्टलिस्ट कैसे करें और सही PoE एक्सटेंडर कैसे चुनें

विशिष्टता पत्रक का मूल्यांकन करना भारी लग सकता है। निर्माता विभिन्न संक्षिप्ताक्षरों और विपणन शब्दों का उपयोग करते हैं। आप चार महत्वपूर्ण बॉटम-ऑफ़-फ़नल मानदंडों पर ध्यान केंद्रित करके अपने खरीदारी निर्णय को सरल बना सकते हैं।

पावर मानक अनुपालन

आपके एक्सटेंडर को आपके एज डिवाइस की पावर मांगों से मेल खाना चाहिए। IEEE मानकों की जाँच करें. यदि आप एक बुनियादी फिक्स्ड डोम कैमरा चला रहे हैं, तो IEEE 802.3at (30W) अनुपालन पूरी तरह से काम करता है। यदि आप आउटडोर गर्म कैमरे, लाइटिंग ऐरे, या वाई-फाई 6 एक्सेस प्वाइंट तैनात कर रहे हैं, तो आपको IEEE 802.3bt (60W या 90W) का समर्थन करने वाली एक इकाई खरीदनी होगी।

पर्यावरण रेटिंग

स्थान हार्डवेयर संलग्नक को निर्देशित करता है। इनडोर इकाइयों में साधारण प्लास्टिक हाउसिंग की सुविधा होती है। यदि आप डिवाइस को किसी बाहरी जंक्शन बॉक्स में स्थापित करने या किसी पोल पर माउंट करने की योजना बना रहे हैं, तो IP67 वॉटरप्रूफ संलग्नक अनिवार्य करें। आपको ऑपरेटिंग तापमान रेंज को भी सत्यापित करना होगा। औद्योगिक इकाइयों को -40°C से 75°C तक कहीं भी सुरक्षित रूप से संचालित होना चाहिए।

कैस्केडिंग क्षमताएँ

सभी डिवाइस डेज़ी-चेनिंग का समर्थन नहीं करते हैं। कुछ आंतरिक आर्किटेक्चर द्वितीयक प्रवर्धन को रोकते हैं। अधिकतम कैस्केड सीमा के लिए हमेशा निर्माता विनिर्देशों की जांच करें। स्पष्ट वाक्यांशों की तलाश करें जैसे कि 'श्रृंखला में 4 इकाइयों तक का समर्थन करता है।' गैर-कैस्केडेबल इकाइयों को खरीदने से आपकी तैनाती रुक जाएगी।

नेटवर्क पारदर्शिता

सर्वोत्तम विस्तारक आपके नेटवर्क पर अदृश्य रूप से कार्य करते हैं। सत्यापित करें कि डिवाइस पूरी तरह से अप्रबंधित संचालित होता है। इसे बिना किसी हस्तक्षेप के सभी वीएलएएन टैग, मैक पते और रूटिंग प्रोटोकॉल से गुजरना चाहिए। इनलाइन रिपीटर को कॉन्फ़िगर करने के लिए आपको कभी भी सॉफ़्टवेयर इंटरफ़ेस की आवश्यकता नहीं होनी चाहिए।

निष्कर्ष

किसी नेटवर्क को 100 मीटर से आगे बढ़ाने के लिए सावधानीपूर्वक योजना की आवश्यकता होती है, लेकिन इसके लिए संपूर्ण बुनियादी ढांचे में बदलाव की आवश्यकता नहीं होती है। अपने बिजली बजट का उचित आकलन करके और अपनी वास्तविक आवश्यक दूरी को मापकर, आप एक विश्वसनीय रेट्रोफिट तैनात कर सकते हैं। केबल खींचने से पहले हमेशा पर्यावरणीय जोखिमों को ध्यान में रखें।

हमारा अंतिम फैसला स्पष्ट है. उच्च गुणवत्ता वाले इनलाइन एक्सटेंडर 100 मीटर से 500 मीटर के अंतराल के लिए सबसे कुशल पुल प्रदान करते हैं। जब तक आप 100% शुद्ध तांबे के तार का उपयोग करते हैं और डेज़ी-चेन पावर पेनल्टी का सम्मान करते हैं, सिस्टम त्रुटिहीन रूप से चलेगा।

आपका अगला कदम सरल है. अपने एज डिवाइस के लिए आवश्यक सटीक वाट क्षमता की गणना करें, रन दूरी को मापें, और अंतर को पाटने के लिए औद्योगिक वॉटरप्रूफ एक्सटेंडर के क्यूरेटेड चयन को ब्राउज़ करें।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या मैं कई PoE एक्सटेंडर्स को एक साथ डेज़ी-चेन कर सकता हूँ?

उत्तर: हाँ. आप आमतौर पर सटीक मॉडल के आधार पर श्रृंखला में 4 या 5 इकाइयों तक डेज़ी-चेन कर सकते हैं। हालाँकि, आपको प्रत्येक नोड पर पावर ड्रॉप का हिसाब देना होगा। बिजली वितरण विफल होने से पहले इस विधि के लिए अधिकतम कार्यात्मक दूरी लगभग 500 मीटर है।

प्रश्न: क्या केबल बढ़ाने से नेटवर्क की गति कम हो जाती है?

ए: मानक इनलाइन एक्सटेंडर विस्तारित रन के दौरान पूर्ण 10/100/1000Mbps बैंडविड्थ बनाए रखते हैं। हालाँकि, यदि आप किसी स्विच के अंतर्निहित 'विस्तार मोड' टॉगल पर भरोसा करते हैं, तो अतिरिक्त दूरी प्राप्त करने के लिए हार्डवेयर जानबूझकर आपके डेटा की गति को 10Mbps तक कम कर देता है।

प्रश्न: क्या PoE विस्तारकों को अपनी स्वयं की बिजली आपूर्ति की आवश्यकता होती है?

उत्तर: नहीं, उन्हें अलग से स्थानीय एसी पावर आउटलेट की आवश्यकता नहीं है। वे अपनी आवश्यकता की छोटी मात्रा सीधे स्रोत स्विच या इंजेक्टर से लेते हैं। फिर वे शेष शक्ति को किनारे वाले उपकरण तक भेज देते हैं।

प्रश्न: लंबी दूरी की PoE के लिए सबसे अच्छी केबल कौन सी है?

उत्तर: आपको हमेशा ठोस शुद्ध तांबे की Cat6 या Cat6a केबल का उपयोग करना चाहिए। निचले गेज नंबरों की तलाश करें, जैसे 23 एडब्ल्यूजी या 22 एडब्ल्यूजी, जो मोटे तांबे का संकेत देते हैं। आपको बिजली वितरण के लिए कभी भी कॉपर-क्लैड एल्यूमिनियम (सीसीए) तार का उपयोग नहीं करना चाहिए।
