يواجه مسؤولو تكنولوجيا المعلومات ومثبتو الأمان باستمرار عقبة نشر محبطة. يمكنك تحديد الموقع المثالي لنقطة نهاية جديدة. ومع ذلك، فإن المكان المثالي لكاميرات IP أو نقاط الوصول اللاسلكية الخاصة بك يقع مباشرة بعد حدود Ethernet القياسية. لقد أدركت فجأة أن منطقة التثبيت المخصصة تمتد إلى ما هو أبعد من متناول خزانة الشبكة الموجودة لديك.
هذه الحدود الصارمة ليست اقتراحًا تعسفيًا. يحدد معيار IEEE 802.3 عمليات إرسال Ethernet القياسية ذات الزوج الملتوي على مسافة 100 متر، أو ما يقرب من 328 قدمًا. بمجرد تجاوز هذا الحد المادي، تكافح البنية التحتية النحاسية لدفع البيانات المستقرة والطاقة الموثوقة. ويصبح تعزيز الاتصال تحديًا هندسيًا مباشرًا.
توفر هذه المقالة تقييمًا فنيًا للحلول التحديثية المصممة لتجاوز هذا الحد. سوف نستكشف طرقًا عملية لتوسيع نطاق شبكتك. سوف تتعلم كيفية تحقيق مسافات ممتدة دون تحمل النفقات الرأسمالية الهائلة لحفر خطوط الألياف الضوئية الجديدة.
يصل معيار Cat5e/Cat6 إلى جدار فعلي على ارتفاع 100 متر بسبب توهين الإشارة وانخفاض جهد التيار المستمر.

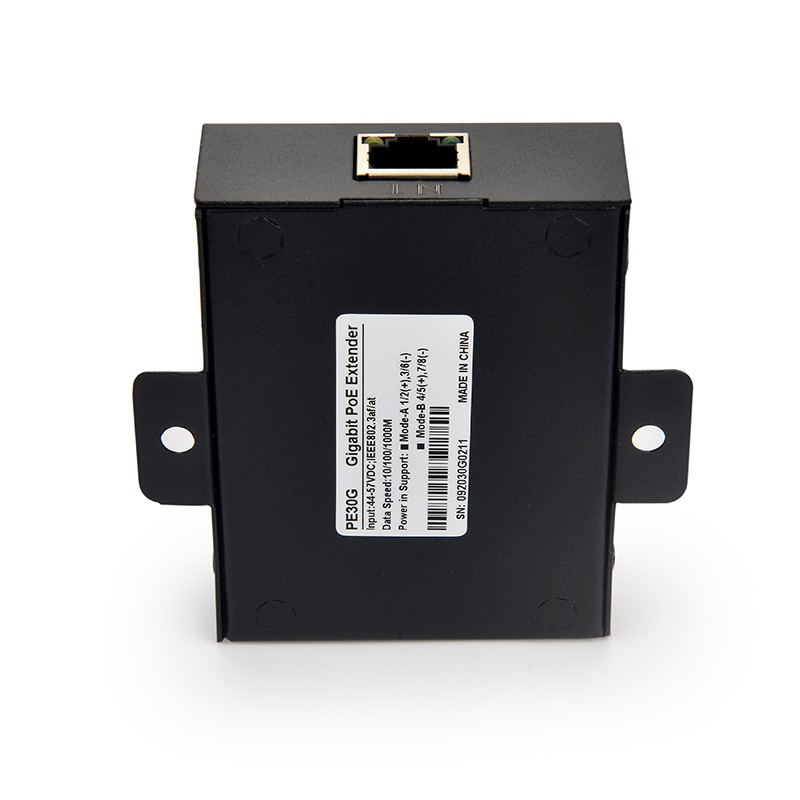

أ يعد موسع POE هو التعديل التحديثي الأكثر فعالية من حيث التكلفة، حيث يعمل على تضخيم كل من البيانات والطاقة على النحاس الموجود.
تعمل موسعات السلسلة التعاقبية لمسافة تصل إلى 500 متر تقريبًا، ولكن تعد ميزانية الطاقة الصارمة أمرًا إلزاميًا.
بالنسبة لعمليات النشر الخارجية، فإن العزل الجلفاني (الألياف) أو الحماية من زيادة التيار للخدمة الشاقة غير قابلة للتفاوض لمنع حدوث أضرار الصاعقة.
تجنب كابلات CCA (الألومنيوم المغطى بالنحاس) تمامًا؛ مطلوب النحاس النقي لمسافة طويلة PoE.
حدود الشبكة تنبع من القوانين الأساسية للفيزياء. تقيد بروتوكولات IEEE عمليات التشغيل القياسية إلى 100 متر لضمان سلامة البيانات وتوصيل الطاقة. عندما تتجاوز هذه الحدود، يبدأ الوسط النحاسي المادي بالفشل بطرق يمكن التنبؤ بها. دعونا نتفحص القيود الأساسية الثلاثة.
تقوم شبكة إيثرنت بنقل البيانات باستخدام إشارات كهربائية عالية التردد. تتحلل هذه الإشارات بشكل طبيعي أثناء انتقالها عبر موصل نحاسي. نحن نسمي هذه العملية توهين الإشارة. بمجرد أن يتجاوز طول الكابل 100 متر، يصبح التدهور شديدًا. تكافح محولات الشبكة لتفسير النبضات الكهربائية الضعيفة. يؤدي هذا إلى فقدان الحزمة، وإسقاط الإطارات، وزمن الوصول الشديد للشبكة. بالنسبة للأجهزة الحساسة مثل هواتف VoIP أو كاميرات IP عالية الدقة، فإن فقدان الإشارة هذا يجعل نقطة النهاية غير قابلة للاستخدام.
تعتمد الطاقة عبر الإيثرنت على دفع التيار المباشر (DC) عبر نفس الأسلاك النحاسية. تمتلك جميع الأسلاك النحاسية مقاومة كهربائية متأصلة. كلما قمت بتشغيل الكابل لفترة أطول، زادت المقاومة الإجمالية. تؤدي المقاومة الأعلى إلى انخفاض الجهد قبل أن يصل إلى جهاز الحافة. يتطلب الجهاز الذي يعمل بالطاقة (PD) نافذة جهد محددة للتمهيد والتشغيل. إذا انخفض الجهد الكهربي بشكل منخفض للغاية على مدار فترة طويلة، فلن يتم تشغيل الكاميرا أو نقطة الوصول.
عندما تقوم بدفع الطاقة عبر كابلات الشبكة، تولد الأسلاك حرارة. يقوم القائمون على التركيب في كثير من الأحيان بتجميع عشرات الكابلات معًا في صواني أو قنوات. تتراكم الحرارة بسرعة داخل هذه الحزم الضيقة. مع ارتفاع درجة الحرارة، تزداد المقاومة الكهربائية للنحاس بشكل أكبر. تعمل هذه الحلقة الحرارية على تقليص مسافة التسليم الفعالة. الأجهزة عالية السحب، مثل كاميرات التكبير والإمالة (PTZ) أو Wi-Fi 6 APs، تعاني أكثر من غيرها من عقوبة المقاومة الناجمة عن الحرارة.
عندما لا تتمكن من تمزيق الرصيف أو الجدران المفتوحة، فإنك تحتاج إلى حلول تحديثية موثوقة. يمكننا تصنيف طرق التمديد الأكثر فعالية بناءً على مدى تعقيدها وسرعة نشرها. فيما يلي أربع طرق لتوسيع شبكتك إلى ما هو أبعد من الحدود المادية.
تعمل هذه الطريقة على الطبقة المادية لشبكتك. يقع الجهاز بين المصدر ونقطة النهاية الخاصة بك. فهو يقوم بتجديد إشارة البيانات الضعيفة بشكل نشط ويمرر الطاقة إلى الجزء التالي. لا تحتاج إلى تكوين أي عناوين IP. إنه يعمل بالكامل كحل للتوصيل والتشغيل.
يمكن القول أن هذا هو أفضل نهج لبيئات براونفيلد. يمكنك استخدام مسارات الكابلات الموجودة لدفع الاتصال من 100 متر إلى 500 متر. تثبيت أ يتجنب موسع POE تمامًا التكلفة والعمالة اللازمة لسحب القطرات الكهربائية الجديدة.
توفر العديد من محولات الشبكة الحديثة المصممة للمراقبة إمكانية تبديل فريدة للأجهزة. ما عليك سوى النقر على المفتاح لتنشيط 'وضع التمديد'. تعمل هذه الوظيفة على خفض سرعة نقل البيانات عن عمد إلى 10 ميجابت في الثانية. وفي مقابل هذا التخفيض الهائل في السرعة، يستطيع المحول دفع الإشارات لمسافة تصل إلى 250 مترًا.
هذا الخيار يكلف صفر دولار إضافي. ومع ذلك، فإنك تضحي بالنطاق الترددي الحرج. إنه يعمل بشكل مثالي لكاميرات IP ذات معدل البت المنخفض. يفشل تمامًا إذا كنت بحاجة إلى تشغيل جهاز ذي نطاق ترددي عالٍ مثل نقطة وصول حديثة أو مجموعة كاميرات متعددة الاستشعار.
يمكنك وضع بالطاقة مفتاح PoE أو حاقن عند علامة 100 متر بالضبط. يعمل هذا الجهاز النشط كمكرر ثابت. يقوم بشكل أساسي بإعادة ضبط ساعة مسافة 100 متر أثناء ضخ مصدر جديد للطاقة.
هذا الأسلوب يحمل قيودا كبيرة. يجب أن يكون لديك منفذ طاقة تيار متردد موضعي عند نقطة منتصف النطاق التي يبلغ طولها 100 متر. إذا كنت لا تستطيع الوصول إلى طاقة التيار المتردد في السقف أو في صندوق القناة، فإن هذه الطريقة تتعارض مع الغرض الكامل من توصيل الطاقة عن بعد.
ينتج مصنعو الكابلات الآن خطوطًا للخدمة الشاقة مصممة خصيصًا للمسافة. تتميز هذه الكابلات بموصلات نحاسية ثقيلة، يبلغ قياسها عادةً 22 AWG بدلاً من 24 AWG القياسي. كما أنها تتميز بدرع ثقيل لمنع التداخل.
باستخدام المتخصصة يتيح لك كابل PoE دفع الإشارات لمسافة تصل إلى 150 أو حتى 200 متر محليًا. يمكنك تجنب وضع الإلكترونيات النشطة في منتصف التشغيل. المقايضة الرئيسية هي العمل. يجب عليك إعادة سحب الخط بالكامل من خزانة الشبكة إلى نقطة النهاية.
طريقة التمديد |
المسافة القصوى |
عرض النطاق الترددي |
تعقيد |
أفضل حالة استخدام |
|---|---|---|---|---|
موسع مضمن |
يصل إلى 500 متر |
100 ميجابت في الثانية - 1 جيجابت في الثانية |
قليل |
إعادة تأهيل الخطوط النحاسية المدفونة الموجودة |
تبديل وضع التمديد |
250 م |
10 ميجابت في الثانية |
أدنى |
كاميرات IP واحدة ذات معدل بت منخفض |
تبديل منتصف النطاق |
200 م+ |
1 جيجابت في الثانية + |
واسطة |
نقاط منتصف الطريق تمتلك طاقة التيار المتردد |
الكابلات المتخصصة |
150 م - 200 م |
1 جيجابت في الثانية |
عالي |
عمليات التثبيت الجديدة لا تتطلب أي نقاط مضمنة |
غالبًا ما يناقش المحترفون ما إذا كانوا سيستخدمون تمديدات النحاس أو التحول بالكامل إلى الألياف الضوئية. كلتا التقنيتين تخدمان أدوارًا محددة. يجب أن نبني إطارًا شفافًا لمساعدتك على اتخاذ القرار. معرفة متى تتخلى عن النحاس لا تقل أهمية عن معرفة كيفية تمديده.
تتألق الموسعات في سيناريوهات تشغيلية محددة. يجب عليك استخدام هذا الحل افتراضيًا وفقًا للشروط التالية:
البيئات التحديثية (براونفيلد): البنية التحتية النحاسية الحالية مدفونة بالفعل تحت الخرسانة أو يتم توجيهها عبر جدران معقدة. استبداله مزعج للغاية.
قيود الميزانية: أنت بحاجة إلى النشر الفوري. لا يمكنك شراء أدوات الربط أو أجهزة الإرسال والاستقبال المتخصصة أو فنيي الألياف المتخصصين.
امتدادات أقصر: يظل إجمالي المسافة المطلوبة من المحول إلى نقطة النهاية أقل من 400 إلى 500 متر.
هناك سيناريوهات صارمة حيث ستفشل موسعات النحاس في مشروعك. يجب عليك التركيز على الألياف الضوئية في هذه المواقف:
المسافة تتجاوز 500 متر: فقدان الطاقة عبر موسعات متسلسلة متعددة يصبح غير مستدام من الناحية الرياضية. لا يمكنك دفع ما يكفي من القوة الكهربائية لتشغيل جهاز الحافة.
خطر الصواعق (المباني الملحقة): يؤدي تشغيل الخطوط النحاسية الخارجية بين المباني المنفصلة إلى إنشاء مانعة صواعق ضخمة. ستؤدي الضربة إلى إرسال ارتفاع كارثي في الجهد الكهربائي إلى المبنى الرئيسي الخاص بك. توفر الألياف عزلًا كلفانيًا أصليًا لأن الزجاج لا يوصل الكهرباء. إنه يحمي المفاتيح الداخلية بشكل مثالي من طفرات الجهد الخارجية.
متطلبات الجيجابت المتعددة: تحدد معظم الموسعات معدل نقل البيانات الخاص بها بسرعة 1 جيجابت في الثانية أو أقل. إذا كنت بحاجة إلى توصيل رابط تجميعي بسرعة 10 جيجابت في الثانية، فإن الألياف هي المسار الوحيد القابل للتطبيق.
متطلبات |
موسع النحاس |
الألياف الضوئية |
|---|---|---|
سرعة التثبيت |
سريع (التوصيل والتشغيل) |
بطيء (يتطلب الربط/أجهزة الإرسال والاستقبال) |
حد المسافة |
~500 متر كحد أقصى |
10+ كيلومترات |
تسليم الطاقة |
يحمل السلطة أصلا |
يتطلب طاقة الحافة المحلية |
الضعف المفاجئ |
عالي (يتطلب أدوات حماية من زيادة التيار) |
صفر (عزل كلفاني) |
نادراً ما تتطابق تركيبات العالم الحقيقي مع الظروف المختبرية المثالية. يواجه القائمون على التركيب تحديات مادية مميزة في هذا المجال. يجب أن تفهم كيفية إدارة فقدان الطاقة والمخاطر البيئية لضمان استقرار النظام.
يمكنك ربط عدة موسعات معًا لتغطية مسافات أكبر. نحن نسمي هذا تسلسل ديزي. ومع ذلك، فإنك تدفع عقوبة صارمة على الطاقة مقابل كل وحدة تضيفها. يستهلك كل جهاز مضمّن طاقة داخلية لتشغيل دوائر التضخيم الخاصة به. يتراوح هذا عادة من 2 إلى 4 واط لكل وحدة.
يجب عليك حساب ميزانيتك المصدرية بعناية. خذ بعين الاعتبار هذا السيناريو: أنت تريد تشغيل كاميرا PTZ بقدرة 30 وات تقع على بعد 400 متر. سوف تحتاج إلى ثلاثة تمديدات. تستهلك الموسعات حوالي 10 وات مجتمعة. سيفقد السلك النحاسي الطويل ما بين 15 وات إلى 20 وات أخرى بسبب المقاومة. لتشغيل هذه الكاميرا بقدرة 30 وات بنجاح، يجب عليك استخدام حاقن IEEE 802.3bt 90W الضخم عند المصدر. إذا بدأت بمصدر 30 واط فقط، فلن يتم تشغيل الكاميرا أبدًا.
يقوم القائمون على التركيب أحيانًا بشراء أسلاك الألومنيوم المغطاة بالنحاس (CCA) لتوفير المال. وهذا الاختيار كارثي بالنسبة للشبكات طويلة المدى. يتمتع الألومنيوم بمقاومة كهربائية أعلى بكثير من النحاس. عندما تدفع PoE لمسافات طويلة، يتسبب سلك CCA في انخفاض هائل في الجهد. يمكن أن يسخن السلك ويذوب تحت أحمال القوة الكهربائية العالية. يجب عليك تفويض مادة نحاسية عارية بنسبة 100% لأي مسافة طويلة.
تؤدي ضربات البرق والتراكم الثابت إلى تدمير معدات الشبكة. إذا قمت بتوجيه الكابلات إلى الخارج للوصول إلى بوابة أو موقف للسيارات، فإنك تجلب كارثة. يجب تثبيت واقيات التيار من الدرجة الصناعية على طرفي التشغيل. ضع واحدًا بالقرب من الكاميرا الخارجية وواحدًا قبل دخول الخط إلى المبنى الرئيسي. يضمن الفشل في توصيل الخط بشكل صحيح احتراق المعدات أثناء أول عاصفة رعدية شديدة.
قد يكون تقييم أوراق المواصفات مرهقًا. يستخدم المصنعون اختصارات ومصطلحات تسويقية مختلفة. يمكنك تبسيط قرار الشراء الخاص بك من خلال التركيز على أربعة معايير حاسمة في أسفل المسار.
يجب أن يتطابق الموسع مع متطلبات الطاقة لجهازك الطرفي. تحقق من معايير IEEE. إذا كنت تقوم بتشغيل كاميرا مقببة ثابتة أساسية، فإن التوافق مع IEEE 802.3at (30W) يعمل بشكل مثالي. إذا كنت تقوم بنشر كاميرات خارجية أو مصفوفات إضاءة أو نقاط وصول Wi-Fi 6، فيجب عليك شراء وحدة تدعم IEEE 802.3bt (60 وات أو 90 وات).
الموقع يملي الضميمة الأجهزة. تتميز الوحدات الداخلية بأغطية بلاستيكية بسيطة. إذا كنت تخطط لتثبيت الجهاز في صندوق توصيل خارجي أو تثبيته على عمود، فاشترط استخدام غلاف مقاوم للماء بمعيار IP67. يجب عليك أيضًا التحقق من نطاق درجة حرارة التشغيل. يجب أن تعمل الوحدات الصناعية بأمان في أي مكان من -40 درجة مئوية إلى 75 درجة مئوية.
لا تدعم كافة الأجهزة تسلسل ديزي. تمنع بعض البنى الداخلية التضخيم الثانوي. تحقق دائمًا من مواصفات الشركة المصنعة لمعرفة الحدود القصوى للسلسلة. ابحث عن عبارات صريحة مثل 'يدعم ما يصل إلى 4 وحدات متسلسلة'. سيؤدي شراء الوحدات غير المتتالية إلى تعطيل عملية النشر.
تعمل أفضل الموسعات بشكل غير مرئي على شبكتك. تأكد من أن الجهاز يعمل بشكل غير مُدار تمامًا. يجب أن يمر عبر جميع علامات VLAN وعناوين MAC وبروتوكولات التوجيه دون أي تدخل. يجب ألا تحتاج أبدًا إلى واجهة برنامج لتكوين مكرر مضمّن.
يتطلب توسيع الشبكة بما يتجاوز 100 متر تخطيطًا دقيقًا، لكنه لا يتطلب إصلاحًا كاملاً للبنية التحتية. ومن خلال التقييم الصحيح لميزانية الطاقة لديك وقياس المسافة الحقيقية المطلوبة، يمكنك نشر عملية تحديث موثوقة. ضع في اعتبارك دائمًا المخاطر البيئية قبل سحب الكابل.
ويظل حكمنا النهائي واضحا. توفر الموسعات المضمنة عالية الجودة الجسر الأكثر كفاءة للفجوات التي تتراوح من 100 إلى 500 متر. وطالما أنك تستخدم سلكًا نحاسيًا نقيًا بنسبة 100% وتحترم عقوبة الطاقة الخاصة بسلسلة ديزي، فسيعمل النظام بلا عيوب.
خطوتك التالية بسيطة. احسب القوة الكهربائية الدقيقة التي يتطلبها جهازك الطرفي، وقم بقياس مسافة التشغيل، وتصفح مجموعة مختارة من الموسعات الصناعية المقاومة للماء لسد الفجوة.
ج: نعم. يمكنك عادةً ربط ما يصل إلى 4 أو 5 وحدات في سلسلة ديزي اعتمادًا على الطراز الدقيق. ومع ذلك، يجب عليك حساب انخفاض الطاقة عند كل عقدة. تبلغ المسافة الوظيفية القصوى لهذه الطريقة حوالي 500 متر قبل فشل توصيل الطاقة.
ج: تحافظ الموسعات المضمنة القياسية على النطاق الترددي الكامل 10/100/1000 ميجا بت في الثانية عبر التشغيل الممتد. ومع ذلك، إذا كنت تعتمد على تبديل 'وضع التمديد' المدمج في المحول، فإن الجهاز يتعمد خفض سرعة بياناتك إلى 10 ميجابت في الثانية لتحقيق المسافة الإضافية.
ج: لا، فهي لا تتطلب منفذ طاقة تيار متردد محلي منفصل. إنهم يستمدون الكمية الصغيرة من الطاقة التي يحتاجونها مباشرة من مفتاح المصدر أو الحاقن. ثم يقومون بعد ذلك بتمرير الطاقة المتبقية إلى جهاز الحافة.
ج: يجب عليك دائمًا استخدام كابلات Cat6 أو Cat6a المصنوعة من النحاس النقي الصلب. ابحث عن أرقام قياس أقل، مثل 23 AWG أو 22 AWG، والتي تشير إلى نحاس أكثر سمكًا. يجب ألا تستخدم أبدًا سلك الألومنيوم المغطى بالنحاس (CCA) لتوصيل الطاقة.
