Hur man förlänger PoE bortom 100 meter utan att koppla om

IT-administratörer och säkerhetsinstallatörer möter ständigt ett frustrerande implementeringshinder. Du kartlägger den perfekta platsen för en ny slutpunkt. Den idealiska platsen för dina IP-kameror eller trådlösa åtkomstpunkter ligger dock precis förbi standardgränsen för Ethernet. Du inser plötsligt att den avsedda installationszonen sträcker sig långt bortom räckhåll för din befintliga nätverksgarderob.

Denna strikta gräns är inte ett godtyckligt förslag. IEEE 802.3-standarden täcker standardtvinnade Ethernet-överföringar på 100 meter, eller ungefär 328 fot. När du väl passerar den här fysiska gränsen kämpar kopparinfrastrukturen för att driva stabil data och pålitlig kraft. Att driva anslutningsmöjligheter ytterligare blir en omedelbar ingenjörsutmaning.

Den här artikeln ger en teknisk utvärdering av eftermonteringslösningar utformade för att kringgå denna gräns. Vi kommer att utforska praktiska metoder för att utöka ditt nätverksfotavtryck. Du kommer att lära dig hur du uppnår utökade avstånd utan att stå ut med den enorma kapitalkostnaden för att gräva nya fiberoptiska linjer.

Nyckel takeaways

• Standard Cat5e/Cat6 träffar en fysisk vägg på 100m på grund av signaldämpning och DC-spänningsfall.

• A POE Extender är den mest kostnadseffektiva eftermonteringen, som förstärker både data och kraft över befintlig koppar.

• Kedjeförlängare fungerar upp till cirka 500 meter, men strikt energibudgetering är obligatorisk.

• För användning utomhus är galvanisk isolering (fiber) eller kraftigt överspänningsskydd inte förhandlingsbart för att förhindra blixtskador.

• Undvik helt och hållet CCA (Copper Clad Aluminium) kablar; ren koppar krävs för långdistans PoE.

The Engineering Reality: Varför Standard Ethernet stannar vid 100 meter

Nätverksgränser härrör från fysikens grundläggande lagar. IEEE-protokollen begränsar standardkörningar till 100 meter för att garantera dataintegritet och kraftleverans. När du tränger förbi denna gräns börjar det fysiska kopparmediet att misslyckas på förutsägbara sätt. Låt oss undersöka de tre centrala begränsningarna.

Signaldämpning

Ethernet överför data med hjälp av högfrekventa elektriska signaler. Dessa signaler försämras naturligt när de färdas längs en kopparledare. Vi kallar denna process för signaldämpning. När kabellängden överstiger 100 meter blir nedbrytningen allvarlig. Nätverksväxlar kämpar med att tolka de försvagade elektriska pulserna. Detta resulterar i paketförlust, tappade ramar och allvarlig nätverkslatens. För känsliga enheter som VoIP-telefoner eller högupplösta IP-kameror gör denna signalförlust slutpunkten oanvändbar.

DC spänningsfall

Power over Ethernet förlitar sig på att trycka likström (DC) över samma koppartrådar. All koppartråd har inneboende elektriskt motstånd. Ju längre du får kabeln att dra desto högre blir det totala motståndet. Högre motstånd tvingar spänningen att sjunka innan den når kantanordningen. En powered device (PD) kräver ett specifikt spänningsfönster för att starta upp och fungera. Om spänningen sjunker för lågt under en längre tid kommer kameran eller åtkomstpunkten helt enkelt inte att slås på.

Termiskt motstånd

När du trycker ström över nätverkskablar genererar ledningarna värme. Installatörer buntar ofta ihop dussintals kablar i brickor eller ledningar. Värme ackumuleras snabbt i dessa täta buntar. När temperaturen stiger ökar kopparns elektriska motstånd ytterligare. Denna termiska slinga krymper det effektiva leveransavståndet. Högdragande enheter, som pan-tilt-zoom-kameror (PTZ) eller Wi-Fi 6 AP:er, lider mest av detta värmeinducerade motståndsstraff.

4 beprövade metoder för att utöka anslutningen (fokus på eftermontering)

När du inte kan riva upp trottoar eller öppna väggar behöver du pålitliga eftermonteringslösningar. Vi kan kategorisera de mest effektiva förlängningsmetoderna baserat på deras komplexitet och implementeringshastighet. Här är fyra sätt att sträcka ditt nätverk utanför de fysiska gränserna.

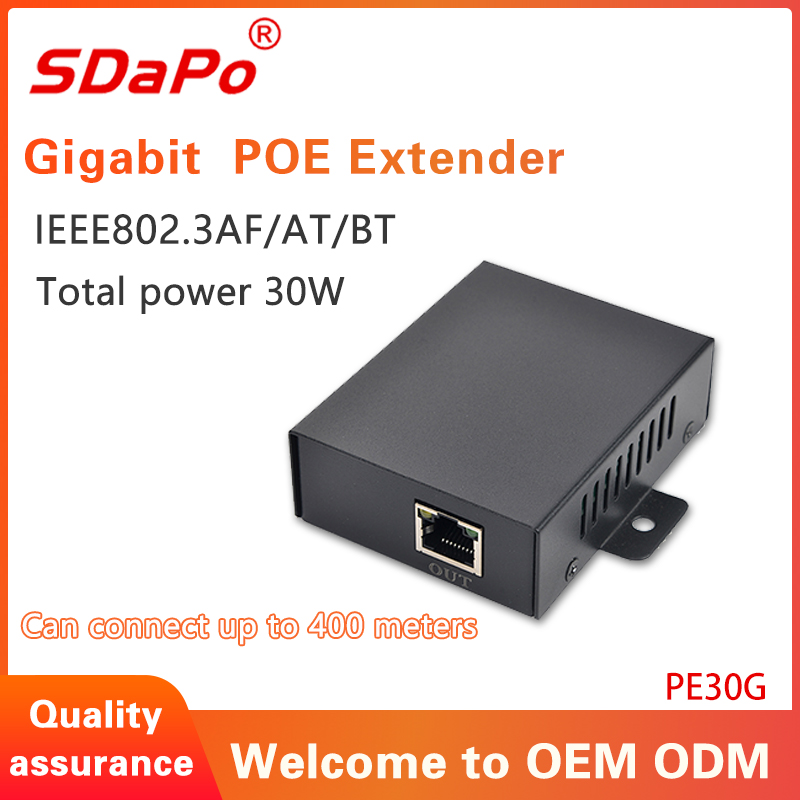

Metod 1: Installera en PoE-förlängare (Inline Amplification)

Denna metod fungerar på det fysiska lagret av ditt nätverk. Enheten sitter inline mellan din källa och din slutpunkt. Den återskapar aktivt den försvagade datasignalen och skickar kraften vidare till nästa segment. Du behöver inte konfigurera några IP-adresser. Den fungerar helt som en plug-and-play-lösning.

Detta är utan tvekan den bästa metoden för brownfield-miljöer. Du använder befintliga kabeldragningar för att driva anslutningsmöjligheter från 100m upp till 500m. Installera en POE Extender undviker helt kostnaden och arbetet med att dra nya elektriska droppar.

Metod 2: Använd 'Extend Mode' på en PoE-switch

Många moderna nätverksväxlar byggda för övervakning erbjuder en unik hårdvaruväxel. Du vrider helt enkelt på en omkopplare för att aktivera 'Utökat läge.' Denna funktion sänker avsiktligt dataöverföringshastigheten till 10 Mbps. I utbyte mot denna massiva hastighetsreduktion kan switchen trycka signaler upp till 250 meter.

Det här alternativet kostar noll extra dollar. Men du offrar kritisk bandbredd. Den fungerar perfekt för IP-kameror med låg bithastighet. Det misslyckas helt om du behöver driva en enhet med hög bandbredd som en modern åtkomstpunkt eller en kamerauppsättning med flera sensorer.

Metod 3: Installera en Midspan PoE-switch eller injektor

Du kan placera en motordriven PoE Switch eller en injektor exakt vid 100-metersmarkeringen. Denna aktiva enhet fungerar som en hård repeater. Den återställer i princip 100-metersklockan samtidigt som den tillför en ny strömförsörjning.

Denna metod har en betydande begränsning. Du måste absolut ha ett lokaliserat växelströmsuttag vid den 100-meters mittpunkten. Om du saknar tillgänglig växelström i ett tak eller en ledningsdosa, motverkar denna metod hela syftet med fjärrströmförsörjning.

Metod 4: Uppgradera till Specialized Extended Distance PoE-kabel

Kabeltillverkare producerar nu tunga linjer speciellt konstruerade för avstånd. Dessa kablar har kraftiga kopparledare, som vanligtvis mäter 22 AWG istället för standard 24 AWG. De har också kraftig skärmning för att blockera störningar.

Använder specialiserade PoE-kabel låter dig skjuta signaler upp till 150 eller till och med 200 meter inbyggt. Du slipper placera aktiv elektronik mitt i löpningen. Den stora avvägningen är arbetskraften. Du måste dra tillbaka hela linjen från nätverksskåpet till slutpunkten.

Metodjämförelsetabell

PoE Extender vs. Fiber Optic: The Decision Matrix

Proffs diskuterar ofta om de ska använda kopparförlängare eller byta helt till fiberoptik. Båda teknologierna fyller specifika roller. Vi måste bygga ett transparent ramverk för att hjälpa dig att bestämma. Att veta när man ska överge koppar är lika viktigt som att veta hur man förlänger den.

När ska man använda en PoE-förlängare

Förlängare lyser i specifika driftsscenarier. Du bör som standard använda den här lösningen under följande förhållanden:

• Retrofitmiljöer (Brownfield): Den befintliga kopparinfrastrukturen är redan nedgrävd under betong eller dragen genom komplexa väggar. Att byta ut det är för störande.

• Budgetbegränsningar: Du behöver en omedelbar implementering. Du har inte råd med skarvningsverktyg, specialiserade transceivers eller specialiserade fibertekniker.

• Kortare förlängningar: Det totala erforderliga avståndet från omkopplaren till ändpunkten förblir bekvämt under 400 till 500 meter.

När ska man överge koppar för fiber

Det finns strikta scenarier där kopparförlängare misslyckas med ditt projekt. Du måste växla till fiberoptik i dessa situationer:

• Avståndet överstiger 500 m: Strömförlust över flera seriekopplade förlängare blir matematiskt ohållbar. Du kan inte trycka på tillräckligt med watt för att starta upp edge-enheten.

• Blixtrisk (uthus): Att köra kopparledningar utomhus mellan separata byggnader skapar en massiv blixtledare. En strejk kommer att skicka en katastrofal spänningstopp tillbaka till din huvudbyggnad. Fiber erbjuder naturlig galvanisk isolering eftersom glas inte leder elektricitet. Den skyddar perfekt inomhusomkopplare från utomhusspänningsspikar.

• Krav på flera gigabitar: De flesta förlängare begränsar sin datagenomströmning till 1 Gbps eller lägre. Om du behöver backhaul en 10 Gbps sammanlagd länk är fiber din enda gångbara väg.

Sammanfattning av beslutsmatris

Implementeringsrisker och kraftbudgetering

Verkliga installationer matchar sällan perfekta laboratorieförhållanden. Installatörer står inför distinkta fysiska utmaningar på fältet. Du måste förstå hur du hanterar strömavbrott och miljörisker för att säkerställa systemets stabilitet.

Daisy-Chain Power Penalty

Du kan sätta ihop flera förlängare för att täcka större avstånd. Vi kallar detta daisy-chaining. Däremot betalar du en strikt strömavgift för varje enhet du lägger till. Varje inline-enhet förbrukar intern ström för att driva sina förstärkningskretsar. Detta varierar vanligtvis från 2 till 4 watt per enhet.

Du måste noggrant beräkna din källbudget. Tänk på det här scenariot: Du vill driva en 30W PTZ-kamera som ligger 400 meter bort. Du behöver tre förlängare. Förlängarna förbrukar ungefär 10W tillsammans. Den långa koppartråden kommer att förlora ytterligare 15W till 20W på grund av motstånd. För att framgångsrikt driva den 30W-kameran måste du använda en massiv IEEE 802.3bt 90W-injektor vid källan. Om du bara börjar med en 30W-källa kommer kameran aldrig att slås på.

CCA Wire Danger

Installatörer köper ibland Copper-Clad Aluminium (CCA) tråd för att spara pengar. Detta val är katastrofalt för långsiktiga nätverk. Aluminium har betydligt högre elektriskt motstånd än koppar. När du trycker på PoE över långa avstånd orsakar CCA-tråd massiva spänningsfall. Tråden kan till och med överhettas och smälta under höga wattbelastningar. Du måste begära 100 % bart kopparmaterial för alla långdistanslöpningar.

Överspänningsskydd behöver

Blixtnedslag och statisk elektricitet förstör nätverksutrustning. Om du drar kablar utomhus för att nå en grind eller en parkeringsplats inbjuder du till katastrof. Överspänningsskydd av industrikvalitet måste installeras i båda ändarna av körningen. Placera en nära utomhuskameran och en precis innan linjen går in i huvudbyggnaden. Att misslyckas med att jorda ledningen ordentligt garanterar att utrustningen blir utbränd under det första kraftiga åskvädret.

Hur man listar och väljer rätt PoE-förlängare

Att utvärdera specifikationsblad kan kännas överväldigande. Tillverkare använder olika akronymer och marknadsföringstermer. Du kan förenkla ditt köpbeslut genom att fokusera på fyra kritiska kriterier längst ner i tratten.

Power Standard Compliance

Din förlängare måste matcha strömkraven för din edge-enhet. Kontrollera IEEE-standarderna. Om du driver en enkel kamera med fast kupol fungerar IEEE 802.3at (30W) perfekt. Om du använder uppvärmda utomhuskameror, belysningsarrayer eller Wi-Fi 6-åtkomstpunkter måste du köpa en enhet som stöder IEEE 802.3bt (60W eller 90W).

Miljövärderingar

Platsen bestämmer hårdvaruhöljet. Inomhusenheterna har enkla plasthöljen. Om du planerar att installera enheten i en kopplingsdosa utomhus eller montera den på en stolpe, beställ en IP67 vattentät kapsling. Du måste också verifiera driftstemperaturområdet. Industriella enheter bör fungera säkert var som helst från -40°C upp till 75°C.

Kaskadfunktioner

Alla enheter stöder inte seriekoppling. Vissa interna arkitekturer blockerar sekundär förstärkning. Kontrollera alltid tillverkarens specifikationer för maximala kaskadgränser. Leta efter explicita fraser som 'Stöder upp till 4 enheter i serie.' Att köpa icke-kaskadbara enheter kommer att stoppa din distribution.

Nätverkstransparens

De bästa förlängarna agerar osynligt i ditt nätverk. Kontrollera att enheten fungerar helt ohanterad. Den ska passera genom alla VLAN-taggar, MAC-adresser och routingprotokoll utan störningar. Du ska aldrig behöva ett mjukvarugränssnitt för att konfigurera en inline repeater.

Slutsats

Att förlänga ett nätverk över 100 meter kräver noggrann planering, men det kräver inte en fullständig översyn av infrastrukturen. Genom att korrekt utvärdera din energibudget och mäta ditt verkliga nödvändiga avstånd kan du implementera en pålitlig eftermontering. Räkna alltid med miljöriskerna innan du drar kabeln.

Vår slutliga dom är fortfarande klar. Inlineförlängare av hög kvalitet ger den mest effektiva bryggan för 100m till 500m gap. Så länge du använder 100 % ren koppartråd och respekterar strömförsörjningen, kommer systemet att fungera felfritt.

Ditt nästa steg är enkelt. Beräkna exakt vad som krävs av din kantenhet, mät löpsträckan och bläddra i ett urval av industriella vattentäta förlängare för att överbrygga gapet.

FAQ

F: Kan jag koppla ihop flera PoE-förlängare?

A: Ja. Du kan vanligtvis seriekoppla upp till 4 eller 5 enheter i serie beroende på exakt modell. Du måste dock ta hänsyn till effektfallet vid varje nod. Det maximala funktionella avståndet för denna metod når ca 500 meter innan strömförsörjningen misslyckas.

F: Minskar en förlängning av kabeln nätverkshastigheten?

S: Standard inline-förlängare bibehåller hela 10/100/1000 Mbps bandbredd över den utökade körningen. Men om du litar på en switchs inbyggda 'Utöka läge'-växel, sänker hårdvaran avsiktligt din datahastighet till 10 Mbps för att uppnå det extra avståndet.

F: Kräver PoE-förlängare sin egen strömförsörjning?

S: Nej. De kräver inte ett separat lokalt nätuttag. De drar den lilla mängd ström de behöver direkt från strömbrytaren eller injektorn. De skickar sedan den återstående kraften vidare till kantanordningen.

F: Vilken är den bästa kabeln för långdistans PoE?

S: Du bör alltid använda fast ren koppar Cat6- eller Cat6a-kablar. Leta efter lägre mätartal, till exempel 23 AWG eller 22 AWG, som indikerar tjockare koppar. Du får aldrig använda kopparbeklädd aluminiumtråd (CCA) för strömförsörjning.
