يواجه مهندسو الشبكات باستمرار احتكاكًا محبطًا في النشر. ويجب عليهم دمج المعدات السلبية القديمة أو المتخصصة بجهد 24 فولت في البنية التحتية الحديثة للشبكة IEEE 802.3af/بجهد 48 فولت. غالبًا ما ترفض الأجهزة مثل الجسور اللاسلكية ونقاط الوصول المحددة الاتصال عبر بروتوكولات التبديل الجديدة. لا يمكنك ببساطة توصيل عقدة سلبية بمفتاح نشط. يشكل هذا الاتصال المباشر خطرًا ماديًا شديدًا، وغالبًا ما يتسبب في تلف دائم للأجهزة بسبب تعارض بروتوكولات التفاوض النشط مع خطوط الطاقة السلبية. تتطلب البنية التحتية الحديثة عمليات مبسطة. يقوم المحول بتسليم ذلك عن طريق الحفاظ على عزل صارم بين البروتوكولات. لحل هذه المشكلة الصناعية يعمل محول POE من 48 فولت إلى 24 فولت كجسر أجهزة ضروري. فهو يحافظ على سلامة البيانات، ويتيح إدارة الطاقة المركزية، ويحافظ على أمان الشبكة. تابع القراءة لمعرفة كيفية سد فجوة الجهد هذه بأمان دون تشغيل كابلات طاقة منفصلة.
ترجمة البروتوكول: تقوم محولات 48 فولت إلى 24 فولت بتوصيل محولات IEEE 802.3af/at النشطة بأمان مع أجهزة نقطة النهاية السلبية 24 فولت.
توحيد البنية التحتية: يتيح النسخ الاحتياطي المركزي لـ UPS ودورة الطاقة عن بعد (عبر مفتاح 48 فولت) للعقد البعيدة 24 فولت.
ولايات التقييم: تتطلب عمليات النشر الصناعية عزلًا مغناطيسيًا بقيمة ≥1500 فولت RMS وتحمل إدخال يتراوح بين 36-60 فولت للتعامل مع انخفاض الجهد الناتج عن الحمل.
حماية الإنتاجية: تمنع المحولات المصممة بشكل صحيح ارتفاع معدل أخطاء البت (BER) الناتج عن EMI والذي يؤدي إلى اختناق اتصالات جيجابت إلى 100 ميجابت في الثانية.
لدى العديد من متخصصي تكنولوجيا المعلومات فكرة خاطئة حول معايير الشبكة. يفترضون أن جميع أجهزة الطاقة عبر الإيثرنت تتحدث نفس اللغة. ومع ذلك، يظل 24V PoE بروتوكولًا سلبيًا خاصًا. لا يتميز بآلية المصافحة. يرسل قوة مستمرة بشكل أعمى. وفي المقابل، تعمل أنظمة 48 فولت وفقًا لمعايير IEEE 802.3af/معايير التفاوض الصارمة. إنهم يتوقعون تسلسل اتصال رسمي قبل نقل الطاقة. تبحث المفاتيح النشطة عن توقيع مقاومة محدد يبلغ 25 كيلو أوم قبل تشغيل تدفق الطاقة.
يؤدي توصيل جهاز سلبي بجهد 24 فولت مباشرةً بمفتاح قياسي بجهد 48 فولت إلى حدوث خطر فوري لاحتراق الأجهزة. تتجاوز المحولات القياسية التفاوض عندما تكتشف توقيعات مقاومة غير صحيحة. أو ما هو أسوأ من ذلك، أن المنفذ الذي تم تكوينه بشكل سيئ يفرض توصيل الطاقة فجأة. قد يغمرون نقطة النهاية السلبية بـ 48 فولت. غالبًا ما يؤدي هذا الجهد الزائد إلى فشل فوري في نقطة النهاية. تسخن المكونات على الفور. تفقد معدات باهظة الثمن في ثوان. يهرب الدخان السحري. يصبح استبدال الأجهزة إلزاميا.
القيود المفروضة على المساحة تزيد من تعقيد الأمور. يؤدي نشر مصادر الطاقة المزدوجة إلى حدوث صداع تشغيلي هائل. يمكنك محاولة وضع وحدة إمداد بجهد 48 فولت ووحدة إمداد بجهد 24 فولت معًا. غالبًا ما تعتمد البيئات الصناعية على حاويات خارجية ضيقة تابعة لشركة NEMA. ببساطة ليس لديك مساحة للعديد من وحدات الطاقة الضخمة. إدارة الكابلات تصبح كابوسا. تشغل شرائح طاقة التيار المتردد مساحة كبيرة من السكك الحديدية DIN. يجب على المهندسين تعظيم كل بوصة مربعة. تؤدي إضافة مصادر طاقة DIN-rail متعددة إلى الحد من المساحة المخصصة لأجهزة الشبكات المهمة. يمكنك أيضًا تقديم نقاط فشل متعددة. تؤدي إدارة خطوط التيار المتردد (AC) داخل حاوية محكمة إلى زيادة التداخل الكهرومغناطيسي. يؤدي الاعتماد على تغذية واحدة بجهد 48 فولت إلى تبسيط الهيكل المادي بشكل كبير. قمت بتشغيل خط بيانات واحد. يمكنك تجنب تشغيل الكابلات ذات الجهد العالي المتوازية.
يوفر تشغيل العمود الفقري الموحد بجهد 48 فولت مرونة هائلة. يمكن لـ UPS المركزي إجراء نسخ احتياطي لجميع نقاط النهاية البعيدة في وقت واحد. عند توصيل أجهزة 24 فولت من خلال خط مضمن محول POE من 48 فولت إلى 24 فولت ، ينضمون إلى هذا النظام البيئي الموحد للطاقة. تعمل وحدة UPS ذات غرفة الخادم الواحدة على حماية الشبكة بالكامل من انقطاع التيار الكهربائي. يمكنك التخلص من الحاجة إلى النسخ الاحتياطية للبطارية المحلية. تصبح الصيانة مركزية للغاية.
ركوب الدراجات عن بعد يصبح سهلاً. تتطلب أجهزة الحافة المقفلة بجهد 24 فولت عادةً مهندسًا لزيارة الموقع الفعلي. وتقع محطات المراقبة الزراعية أو كاميرات سقف المصنع على مسافة بعيدة. تستنزف لفات الشاحنات وقتًا وموارد ثمينة. ومن خلال الإدارة المركزية، يمكن لمسؤولي تكنولوجيا المعلومات إعادة تشغيل هذه الأجهزة الطرفية عن بُعد. إنهم ببساطة يرتدون منفذ 48 فولت المقابل على المفتاح المُدار. يقوم المحول بإسقاط تغذية 24 فولت مؤقتًا. وهذا يفرض إعادة تشغيل الأجهزة النظيفة. يتقلص وقت التوقف عن العمل من ساعات إلى مجرد ثواني.
يعمل التحويل أيضًا على حل مدخلات الطاقة غير المستقرة. غالبًا ما تنتج المصفوفات الشمسية وبنوك بطاريات إنترنت الأشياء جهدًا متقلبًا للتيار المستمر. يسمح لك توافق الجهد العريض بتنظيم هذه المصادر غير المستقرة. تعمل المحولات الذكية على تثبيت الانخفاضات والارتفاعات بسهولة. يقوم المحول بتحويل الطاقة غير المتناسقة إلى طاقة نظيفة. تتلقى المكونات الحساسة ما تحتاجه بالضبط. تنخفض أعطال النظام بشكل كبير.

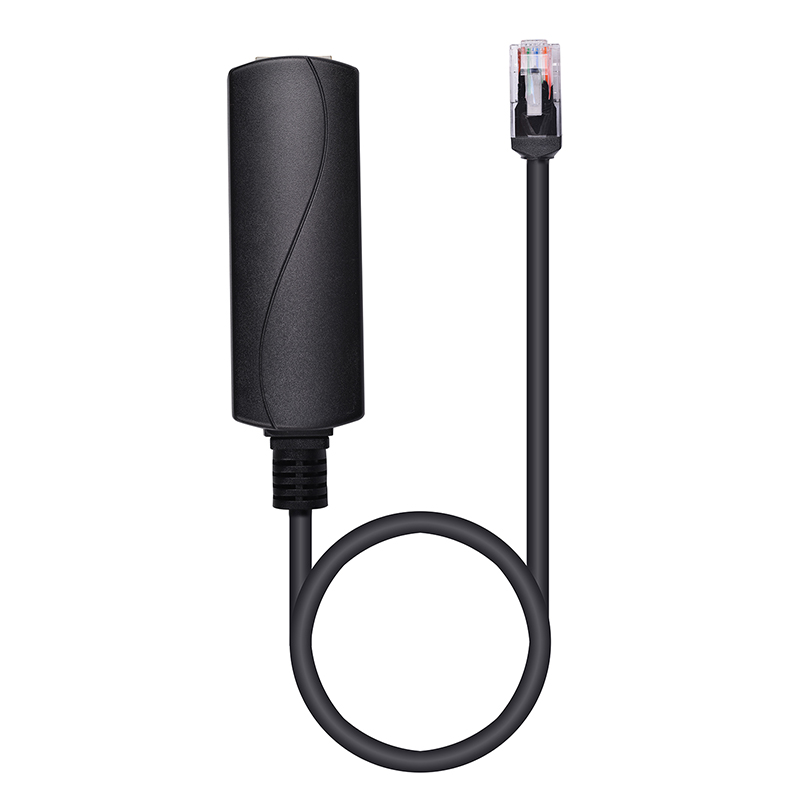

يعتمد تحديد جسر الأجهزة الصحيح بشكل كامل على واجهة نقطة النهاية لديك. مضمنة يأخذ محول PoE مدخلات قياسية 48 فولت. إنه يخرج 24 فولت PoE السلبي بسلاسة. فهو يجمع بين الطاقة والبيانات على كابل RJ45 واحد. يناسب هذا التصميم الجسور اللاسلكية القديمة بشكل مثالي. تعتمد وحدات Ubiquiti أو Mikrotik الأقدم بشكل كبير على تنسيق الإدخال المدمج هذا. أنها تفتقر إلى منافذ الطاقة الثانوية تماما. إنها تتطلب حقن الطاقة مباشرة عبر أزواج البيانات.
وعلى العكس من ذلك، أ يقوم PoE Splitter بمهمة فصل مختلفة جذريًا. يستغرق إدخال 48 فولت ويقسمه إلى خطين منفصلين. يمكنك الحصول على خط بيانات Ethernet جنبًا إلى جنب مع مقبس أسطواني منفصل بجهد 24 فولت تيار مستمر. يخدم هذا التكوين أجهزة استشعار صناعية غير PoE. كما أنه يعمل على تشغيل PLCs أو الكاميرات الأمنية القديمة. تتطلب هذه الأجهزة طاقة طرفية مباشرة بدلاً من توصيل RJ45. يقومون بمعالجة البيانات عبر إيثرنت قياسي دون توقع الطاقة على تلك المسامير.
ضع في اعتبارك مصفوفة القرار أدناه لتعيين اختياراتك بدقة. يمنع هذا الإطار أخطاء الشراء الباهظة الثمن:
مميزات الجهاز |
محول PoE المضمن |
بو الفاصل |
|---|---|---|
استقبال الطاقة |
مدمج عبر منفذ RJ45 |
مفصولة عن طريق برميل DC / كتلة المحطة الطرفية |
إخراج البروتوكول |
24 فولت بو السلبي |
24 فولت تيار مستمر + بيانات إيثرنت قياسية |
حالات الاستخدام المثالي |
الجسور اللاسلكية ونقاط الوصول القديمة |
PLCs، كاميرات IP بدون أجهزة استشعار PoE، IoT |
نموذج التثبيت |
مضمنة بين التبديل ونقطة النهاية |
يتم تركيبه مباشرة بجوار نقطة النهاية |
الكابلات المطلوبة |
كابل إيثرنت واحد |
كابل إيثرنت واحد + سلك تصحيح طاقة تيار مستمر واحد |
يعتمد استقرار الشبكة على التقييم الصحيح للمكونات. يجب عليك مراجعة المواصفات الفنية بعناية. تجنب شراء الوحدات الأساسية بشكل أعمى.
لا تفترض أن خط 48 فولت الخاص بك يوفر 48 فولتًا باستمرار. غالبًا ما تواجه كابلات 802.3at الواقعية انخفاضًا حادًا في الجهد. تقاوم الأسلاك النحاسية الرقيقة تدفق التيار عبر مسافات طويلة. تحت الحمل الثقيل أو عبر تمديدات الكابلات، يمكن أن ينخفض التيار الكهربائي إلى 42 فولت تقريبًا. يجب أن تدعم المحولات الصناعية نطاق إدخال واسع 36 فولت-60 فولت. سيؤدي المتطلبات الصارمة لـ 48 فولت فقط إلى قطع الاتصال بشكل عشوائي. عندما تستهلك الكاميرات ذروة طاقتها في الليل، تفشل الوحدات الصلبة. يضمن التسامح الواسع التشغيل المستمر على الرغم من تقلبات الخط.
تفرض عمليات النشر الصناعية معايير عزل صارمة عالميًا. يجب أن تحتاج إلى عزل مغناطيسي ≥1500V RMS على جميع الوحدات. تتوافق هذه الميزة بشكل مباشر مع معايير السلامة IEC 60950-1. إنه يمنع بشكل فعال الحلقات الأرضية الخطيرة عبر إمكانات الأرض المختلفة. تحفز الحلقات الأرضية سلوكًا خاطئًا في أجهزة الاستشعار الرقمية. بالإضافة إلى ذلك، اطلب عزل إيثرنت بجهد ± 15 كيلو فولت ESD (تفريغ الكهرباء الساكنة). تهدد ضربات البرق وارتفاع الطاقة باستمرار نقاط النهاية الخارجية. تعمل تقييمات ESD العالية على حماية مفاتيحك الأساسية باهظة الثمن. بدون عزل مناسب، يمكن لضربة صاعقة قريبة أن تنتقل عبر كابل الإيثرنت. يصل إلى نقطة النهاية 24 فولت أولاً. بعد ذلك، فإنه يتبع السلك النحاسي مباشرة في المفتاح المُدار الأساسي. يمكن لرابط واحد غير محمي أن يدمر قطعة مهمة من المعدات. يؤدي استخدام محول معزول تمامًا إلى كسر هذا المسار الموصل الخطير تمامًا. ينقل المجال المغناطيسي البيانات بأمان. تتوقف العواصف عند حاجز المحولات.
تحمل محولات الميزانية عيوبًا تشغيلية مخفية شديدة بمرور الوقت. يؤدي انخفاض الجهد الخطي الضعيف إلى توليد تداخل كهرومغناطيسي شديد (EMI). إنها تنزف الضوضاء على أزواج البيانات المجاورة. يؤدي هذا التداخل إلى إتلاف حزم البيانات الموجودة على الكبل في منتصف الإرسال. فهو يزيد من ارتفاع معدل خطأ البت (BER) بشكل ملحوظ. تكتشف المحولات أخطاء CRC هذه على الفور. للتعويض عن هذه الأخطاء، يتم التفاوض تلقائيًا على روابط Gigabit. تنخفض إلى 100 ميجابت في الثانية أو حتى 10 ميجابت في الثانية. يكتشف العديد من المسؤولين هذه المشكلة بعد أشهر من النشر. لاحظوا أن الكاميرات تسقط الإطارات. يرون أن الجسور اللاسلكية تعاني من فقدان كبير للحزم. إنهم يلومون عن طريق الخطأ أجهزة نقطة النهاية. في الواقع، يقوم محول الميزانية بإنشاء ضوضاء في الخط. محول صناعي محمي يعمل بشكل نظيف. إنه يستقر الجهد خطيا. إنه يحمي أزواج الإيثرنت من التداخل المغناطيسي الداخلي. تستخدم الوحدات عالية الجودة حاويات حماية EMI مناسبة. إنها تحتفظ بإنتاجية Gigabit الكاملة حتى في ظل أحمال الطاقة الثقيلة. يمكنك الحفاظ على النطاق الترددي لشبكتك بالكامل.
حتى أفضل المكونات تتطلب نشرًا دقيقًا. كثيرًا ما يتجاهل المهندسون العديد من مخاطر التنفيذ المهمة.
تتضمن الأخطاء الشائعة تجاهل اختلافات قطبية الدبوس. إن PoE السلبي 24V غير موحد تمامًا على مستوى العالم. تقوم الشركات المصنعة المختلفة بتوصيل منافذها بشكل مختلف. يجب على المهندسين التحقق من توقعات نقطة النهاية قبل توصيل الكابلات. تتوقع بعض الأجهزة طاقة إيجابية على الأطراف 4/5. البعض الآخر يتطلب جهدًا إيجابيًا على المسامير 7/8. يرتبط هذا مباشرة بنماذج الأسلاك في الوضع A مقابل الوضع B. يمكن أن يؤدي عكس هذه القطبية إلى تدمير نقطة النهاية على الفور. قم دائمًا بمراجعة ورقة بيانات نقطة النهاية أولاً.
تهدد مخاطر التسلسل التعاقبي أيضًا سلامة الشبكة باستمرار. تجنب الارتباط التسلسلي للمحولات أو المقسمات تحت أي ظرف من الظروف. يؤدي ربط وحدات تحويل متعددة إلى تفاقم زمن استجابة المعالجة. يجب أن يظل زمن الوصول المثالي آمنًا أقل من 1μs. تعمل السلسلة التعاقبية أيضًا على مضاعفة انخفاض الجهد عبر الخط. تتراكم المقاومة مع كل قفزة إضافية. الأجهزة في نهاية السلسلة سوف تتضور جوعا للطاقة. يحاول بعض الفنيين حل مشكلات وصول الكابلات عن طريق توصيل حاقنات متعددة على التوالي. ويعتقدون أن بإمكانهم تمديد السلطة إلى أجل غير مسمى. تنتهك هذه الممارسة المبادئ الأساسية للهندسة الكهربائية. تقدم كل نقطة اتصال مقاومة. المقاومة تخلق الحرارة. الحرارة تسبب انخفاض الجهد. يتلقى الجهاز النهائي طاقة غير كافية. يتم إعادة التشغيل باستمرار تحت الحمل الثقيل. قم دائمًا بتصميم عمليات تشغيل منزلية مباشرة من المفتاح إلى المحول.
احترس من انخفاض التصنيف الحراري في عمليات النشر الخارجية. تعاني المكونات الإلكترونية الرخيصة من انحراف كبير في الجهد تحت الحرارة العالية. تجف المكثفات الإلكتروليتية بسرعة داخل الصناديق المعدنية المغلقة. وهذا يسبب تموجات الجهد الشديد. يمكن أن يتسبب البرد الشديد أيضًا في فشل السيليكون. يجب عليك تحديد نطاق التشغيل الذي تم التحقق من صحته. تأكد من أن أجهزتك تعمل بشكل لا تشوبه شائبة من -20 درجة مئوية إلى +70 درجة مئوية للعقد الخارجية.
أفضل الممارسات للنشر السلس:
تحقق من متطلبات pinout للجهاز قبل التثبيت.
قم بمراجعة وثائق الامتثال للوضع (أ) والوضع (ب).
نشر محول مضمّن واحد لكل نقطة نهاية.
تجنب ربط حاقنات الطاقة معًا.
تأكد من أن درجات حرارة حاوية NEMA لن تتجاوز +70 درجة مئوية.
يتم تشغيل كابل الاختبار لضمان بقاء زمن الوصول أقل من 1μs.
يتضمن اختيار أجهزة التحويل الصحيحة أكثر من مجرد خفض بسيط للجهد. إنه يؤثر بشكل أساسي على وقت تشغيل الشبكة وأمانها. يحمي الجسر المناسب المفاتيح القياسية من الأجهزة الطرفية السلبية. يمكن للمعدات القديمة أن تستمر في توفير القيمة بشكل آمن.
تشمل الخطوات التالية القابلة للتنفيذ ما يلي:
قم بمراجعة محيط شبكتك لتحديد جميع الأجهزة السلبية القديمة بجهد 24 فولت.
قم بتخطيط سحب الطاقة ومتطلبات التثبيت المحددة بعناية.
استبدل الوحدات غير المعزولة في الميزانية بمكونات صناعية من المستوى الأول.
توحيد الأجهزة التي تضمن العزل المغناطيسي ≥1500V بشكل صارم.
تحقق من العتبات الحرارية لتقليل تكاليف الصيانة طويلة المدى.
قم بتنفيذ هذه الإرشادات لتأمين محيط شبكتك بشكل فعال. سوف تتخلص من عمليات استبدال الأجهزة غير الضرورية وتحسن توزيع الطاقة لديك بشكل لا تشوبه شائبة.
ج: يعمل الاستشعار التلقائي على حماية المفتاح، ولكنه لا يحل مشكلة الاتصال. بدون محول PoE، لن يقوم المفتاح النشط ببساطة بتشغيل جهاز 24 فولت السلبي. في أسوأ السيناريوهات، قد يخطئ المحول في تفسير مقاومة الكابل ويرسل 48 فولت على أي حال، مما يتسبب في تلف دائم لمعدات 24 فولت.
ج: تحافظ المحولات المحمية عالية الجودة على إنتاجية جيجابت كاملة بشكل مثالي. ومع ذلك، غالبًا ما تستخدم الوحدات غير المعزولة في الميزانية عمليات تنحية خطية رخيصة. هذه تولد تداخلًا كهرومغناطيسيًا كبيرًا (EMI). يجبر هذا التداخل شبكتك على التفاوض التلقائي، مما يؤدي إلى انخفاض سرعات الجيجابت إلى 10 ميجابت في الثانية أو 100 ميجابت في الثانية.
ج: نعم، فهي تتكامل جيدًا مع أجهزة الطاقة الشمسية، بشرط أن يدعم المحول نطاقًا واسعًا من جهد الإدخال. تتقلب المصفوفات الشمسية وبنوك البطاريات في كثير من الأحيان بين 12 فولت و57 فولت. يسمح التسامح الواسع للمحول بالتعامل مع اختلافات وحدة التحكم بالطاقة الشمسية الذكية مع توفير طاقة مستقرة.
