هل تساءلت يومًا كيف يعمل كابل واحد على تشغيل الكاميرات والهواتف وشبكة Wi-Fi؟
تتطلب الشبكات الحديثة السرعة والبساطة. وهذا هو المكان الذي حاقن PoE يغير كل شيء.
فهو يوفر الطاقة والبيانات من خلال خط إيثرنت واحد. في هذا الدليل، ستتعرف على كيفية عمله، وأهمية سلامة IEEE، ومتى يتم استخدامه.
تم تصميم حاقن PoE لإدخال الطاقة الكهربائية في كابل Ethernet القياسي مع السماح لبيانات الشبكة بالمرور دون تغيير، مما يمكّن الأجهزة التي تعمل بالطاقة من العمل باستخدام اتصال مادي واحد فقط.
في معظم عمليات النشر، يقع حاقن PoE بين محول شبكة غير PoE وجهاز مزود بالطاقة، مثل كاميرا IP أو نقطة وصول لاسلكية. يتلقى أحد المنافذ البيانات من المحول، بينما يرسل الآخر البيانات والطاقة المجمعة إلى نقطة النهاية. يُطلق على هذا التصميم غالبًا اسم 'الحقن المتوسط' نظرًا لأنه تتم إضافة الطاقة في منتصف المسافة بين المفتاح والجهاز.
تشتمل الأجهزة النموذجية التي تعمل بالطاقة على الكاميرات الأمنية، ونقاط الوصول اللاسلكية، وهواتف VoIP، وأجهزة التحكم في الوصول، ومحطات نقاط البيع، وشاشات عرض المعلومات، والتي تستفيد جميعها من توصيل الطاقة المركزي.
يساعد فهم التدفق الداخلي للكهرباء والبيانات في توضيح كيفية بناء أنظمة PoE الموثوقة.
أولاً، تدخل طاقة التيار المتردد أو التيار المباشر إلى حاقن PoE من خلال موصل الإدخال الخاص به. داخل الوحدة، تقوم وحدة تحويل الطاقة بتحويل هذا الإدخال إلى جهد تيار مستمر منظم مناسب لنقل PoE. يقوم الحاقن بعد ذلك بدمج طاقة التيار المستمر هذه في أزواج أسلاك محددة داخل كابل Ethernet مع الحفاظ على العزل الكهربائي الكامل بين دوائر البيانات ودوائر الطاقة.
وفي الوقت نفسه، تمر إشارات الإيثرنت عبر محولات العزل المغناطيسي، مما يحافظ على سلامة الإشارة ويمنع الضوضاء الكهربائية من التأثير على أداء الشبكة. بمجرد وصول الإشارة المجمعة إلى الجهاز الذي يعمل بالطاقة، تقوم الدوائر الداخلية بفصل البيانات عن الطاقة، مما يسمح للجهاز بالعمل بشكل طبيعي.
تضمن هذه البنية بقاء البيانات نظيفة ودون انقطاع بينما تتدفق الطاقة بأمان عبر مسافات تصل إلى 100 متر باستخدام كابل Cat5e أو Cat6 القياسي.
تتبع حاقنات PoE الحديثة معايير IEEE التي تتطلب عملية كشف ذكية قبل استخدام أي طاقة.
عندما يتصل جهاز ما، يرسل الحاقن إشارة مسبار ذات جهد منخفض لتحديد ما إذا كانت نقطة النهاية تدعم PoE. إذا استجاب جهاز متوافق يعمل بالطاقة، يقوم الحاقن بتصنيف متطلبات الطاقة الخاصة به ثم يبدأ في توصيل الجهد والتيار المناسبين. إذا لم يتم اكتشاف توقيع PoE، فسيظل الحاقن غير نشط.
تمنع آلية المصافحة هذه حدوث تلف عرضي لأجهزة الكمبيوتر المحمولة أو الطابعات أو غيرها من المعدات التي لا تعمل بتقنية PoE، وهذا هو السبب في أن حاقن PoE المتوافقة مع المعايير آمن للاستخدام في الشبكات المختلطة.
يستخدم PoE أزواجًا ملتوية داخل كابلات Ethernet لنقل الطاقة. توجد طريقتان شائعتان: الوضع A والوضع B.
يوفر الوضع A الطاقة عبر نفس الأزواج المستخدمة لنقل البيانات، بينما يستخدم الوضع B أزواجًا احتياطية موجودة في كابلات Fast Ethernet القديمة. تدعم معظم أجهزة الحقن والأجهزة الحديثة كلا الوضعين تلقائيًا، مما يعني أن القائمين على التثبيت نادرًا ما يحتاجون إلى مراعاة هذه التفاصيل أثناء النشر.

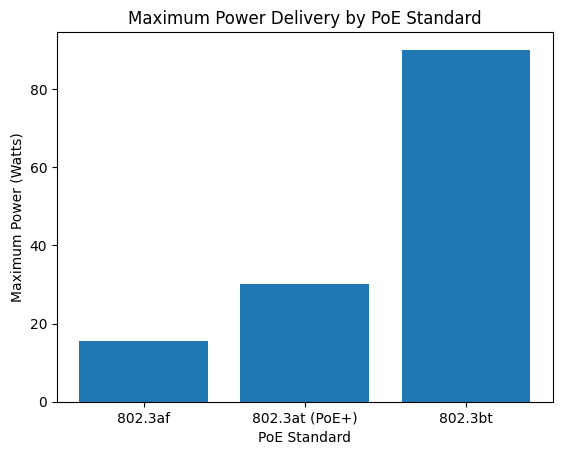

تتطلب الأجهزة المختلفة مستويات طاقة مختلفة، وتحدد معايير PoE مقدار الطاقة التي يمكن توصيلها بأمان.
معيار معهد مهندسي الكهرباء والإلكترونيات (IEEE). |
القوة القصوى |
التطبيقات النموذجية |
802.3af |
15.4 واط |
هواتف VoIP والكاميرات الأساسية |
802.3at (بو +) |
30 واط |
كاميرات PTZ، نقاط وصول Wi-Fi |
802.3bt |
60-90 واط |
شاشات العرض والإضاءة والأكشاك |
غالبًا ما يؤدي اختيار حاقن بقدرة كهربائية غير كافية إلى أجهزة غير مستقرة، أو عمليات إعادة تشغيل عشوائية، أو الفشل في التشغيل، وهذا هو السبب في أن مطابقة الطاقة هي خطوة تصميم حاسمة.
مع حاقن PoE النشط، لا يحدث أي ضرر عند توصيل جهاز غير PoE. ونظرًا لأن الحاقن ينتظر توقيع PoE صالحًا قبل توصيل الطاقة، فإن المعدات غير المتوافقة تتلقى ببساطة البيانات فقط، مما يضمن السلامة عبر الشبكة بأكملها.
يحتوي حاقن PoE النموذجي على عدة وحدات متخصصة تعمل معًا لضمان التشغيل الموثوق.
تعمل وحدة إمداد الطاقة على تحويل التيار المتردد أو التيار المباشر الوارد إلى جهد خرج منظم مع الحفاظ على الكفاءة وتقليل الحرارة. تحافظ دوائر تمرير البيانات على جودة إشارة إيثرنت باستخدام محولات العزل. تقوم شرائح الكشف والتحكم بإدارة تصنيف الأجهزة والتفاوض بشأن الطاقة والمراقبة في الوقت الفعلي. أخيرًا، تعمل الحماية الحرارية والحماية من الحمل الزائد على منع ارتفاع درجة الحرارة والدوائر القصيرة والأعطال الكهربائية، مما يطيل عمر كل من الحاقن والأجهزة المتصلة.
تشرح هذه المكونات سبب ميل حاقنات PoE عالية الجودة إلى توفير استقرار أفضل وعمر خدمة أطول وحماية أقوى في البيئات الصعبة.
تتفوق حاقنات PoE في سيناريوهات محددة، خاصة عندما تكون مفاتيح PoE الكاملة غير ضرورية أو غير عملية.
غالبًا ما تستفيد عمليات النشر لجهاز واحد مثل كاميرا واحدة أو نقطة وصول واحدة من الحاقنات لأنها تتجنب تكلفة استبدال المفاتيح الموجودة. تعتمد المشاريع التحديثية أيضًا بشكل كبير على الحاقنات، مما يسمح بترقية PoE دون تعطيل البنية التحتية الأساسية.
من منظور التكلفة، توفر الحاقنات عادةً عائدًا أسرع على الاستثمار للمنشآت الصغيرة، في حين أن محولات PoE تكون أكثر منطقية للشبكات الكبيرة أو المتنامية. تحظى الحاقنات أيضًا بشعبية كبيرة في عمليات النشر المؤقتة أو البعيدة مثل مواقع البناء والمكاتب المنبثقة والمنشآت الميدانية حيث تكون المرونة أكثر أهمية من التبديل المركزي.
يتطلب اختيار حاقن PoE المناسب الانتباه إلى فئة الطاقة وطول الكابل والظروف البيئية وقابلية التوسع في المستقبل.
تعد مطابقة فئة الطاقة هي الخطوة الأولى، وعادة ما يضيف المحترفون ما لا يقل عن 20 بالمائة من الإرتفاع لمتطلبات الجهاز لضمان الاستقرار أثناء ذروة الحمل. طول الكابل مهم أيضًا، نظرًا لأن التشغيل الأطول يزيد من انخفاض الجهد، مما يجعل Cat6 مفضلاً للأجهزة ذات الطاقة العالية.
تركز الحاقنات الداخلية على التصميم المدمج، بينما تتطلب الموديلات الخارجية مبيتًا مصنفًا حسب IP وحماية من زيادة التيار. تناسب الحاقنات ذات المنفذ الواحد المشاريع البسيطة، بينما تدعم الوحدات متعددة المنافذ مجموعات الأجهزة الصغيرة والتوسع التدريجي.

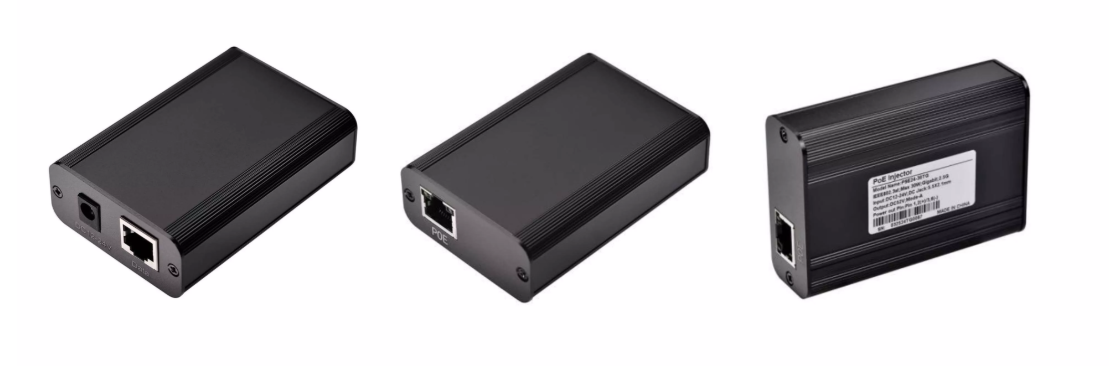

لمعرفة كيفية تطبيق هذه المبادئ عمليًا، فكر في SDaPo PSE24-30TG 1/2.5Gbps 30W PoE Injector، وهو نموذج مدمج أحادي المنفذ مصمم للأجهزة المتطورة الحديثة.
يدعم هذا الحاقن معايير IEEE802.3af/ويوفر ما يصل إلى 30 وات من الطاقة مع الحفاظ على التوافق الكامل مع وصلات إيثرنت 100M و1G و2.5G، مما يجعله مناسبًا لنقاط وصول Wi-Fi 6 والكاميرات عالية الدقة.
ميزة |
مواصفة |
معيار بو |
IEEE 802.3af/at |
الحد الأقصى للإنتاج |
30 واط |
جهد الإدخال |
10-30 فولت تيار مستمر |
الجهد الناتج |
48-56 فولت تيار مستمر |
سرعة الشبكة |
100 م/1 جرام/2.5 جرام |
مسافة الإرسال |
يصل إلى 100 متر |
وضع الطاقة |
الوضع أ (1/2 +، 3/6 -) |
أبعاد |
83 × 57.6 × 24.1 ملم |
درجة حرارة التشغيل |
-20 درجة مئوية إلى 55 درجة مئوية |
داخليًا، يستخدم PSE24-30TG شريحة كشف لتصنيف الأجهزة التي تعمل بالطاقة قبل توصيل الطاقة، مما يضمن عدم استخدام الطاقة إلا بعد استجابة نقطة النهاية المتوافقة. لا يتطلب تصميم التوصيل والتشغيل الخاص به أي تكوين، مما يجعل من السهل نشره في المكاتب ومساحات البيع بالتجزئة والخزائن الصناعية.
تشمل التطبيقات النموذجية كاميرات IP ونقاط الوصول اللاسلكية وهواتف VoIP وأنظمة التحكم في الوصول وشاشات العرض ومحطات نقاط البيع وأكشاك المعلومات. غالبًا ما ينشرها متخصصو تكامل الأمان للكاميرات وأقفال الأبواب، بينما تستخدمها فرق تكنولوجيا المعلومات لترقية نقاط الوصول دون استبدال المفاتيح القديمة.
تعمل حاقنات PoE على تبسيط عمليات التثبيت عن طريق تقليل الكابلات، والقضاء على الحاجة إلى منافذ قريبة، وتمكين التحكم المركزي في الطاقة. يمكن للفنيين إعادة تشغيل الأجهزة عن بعد عن طريق تدوير طاقة الحاقن، مما يوفر الوقت ويتجنب الوصول إلى السلالم أو السقف.
كما أنها تعمل على تحسين الموثوقية من خلال توفير جهد ثابت للأجهزة الطرفية، مما يقلل من عمليات إعادة التعيين العشوائية ووقت التوقف عن العمل. بالنسبة للعديد من المؤسسات، تشكل حاقنات PoE أساس البنية التحتية النظيفة وسير عمل الصيانة الأسهل.
تنبع مشكلات PoE الأكثر شيوعًا من معايير الطاقة غير المتطابقة، وسوء جودة الكابل، والتهوية غير الكافية.
غالبًا ما تشير الأعراض، مثل إعادة تشغيل الجهاز أو الفشل في تشغيله، إلى عدم كفاية القوة الكهربائية أو انخفاض الجهد الزائد. يجب دائمًا استخدام كابلات Cat5e أو Cat6 المعتمدة، ويجب تركيب الحاقنات بتدفق هواء مناسب لمنع التراكم الحراري.
تتضمن قائمة التحقق الأساسية لاستكشاف الأخطاء وإصلاحها التحقق من معايير PoE، واختبار الكابلات البديلة، والتأكد من توافق الجهاز، والتحقق من مصابيح LED الخاصة بالحاقن بحثًا عن مؤشرات الحالة.
تتبع حاقنات PoE النشطة قواعد تفاوض IEEE، بينما توفر الحاقنات السلبية الطاقة دون اكتشافها. يمكن أن تؤدي التصميمات السلبية إلى إتلاف المعدات وإبطال الضمانات، ولهذا السبب تعتمد عمليات النشر الاحترافية دائمًا على نماذج متوافقة مع IEEE.
تضمن المعايير الكشف الآمن، ومستويات الجهد الصحيحة، وموثوقية الشبكة على المدى الطويل، مما يجعلها ضرورية للتركيبات على مستوى المؤسسات.
إن فهم كيفية عمل حاقن PoE يساعد الفرق على بناء شبكات أنظف وأكثر ذكاءً باستخدام عدد أقل من الكابلات وتكاليف نشر أقل.
تجمع الحلول الحقيقية من SDAPO Communication CO., Ltd.، مثل SDaPo PSE24-30TG، بين اكتشاف IEEE الآمن والبيانات السريعة بسرعة 2.5 جيجابت في الثانية والطاقة المستقرة بقدرة 30 وات في تصميمات مدمجة. سواء كنت تقوم بتثبيت الكاميرات أو ترقية نقاط الوصول، فإن اختيار الحاقن المناسب يحمي المعدات ويحسن وقت التشغيل.
إذا كنت تخطط لمشروع، اتصل بشركة SDAPO Communication CO., Ltd. اليوم للحصول على دعم الخبراء وحاقن PoE المناسب لتطبيقك.
ج: يضيف حاقن PoE الطاقة إلى Ethernet بحيث تعمل الأجهزة على كابل واحد؛ فهو يتفاوض بأمان قبل إرسال الجهد.
ج: يقوم حاقن PoE بدمج طاقة التيار المستمر مع البيانات، والتحقق من توافق الجهاز، ثم يوفر ما يصل إلى 30 وات عبر Cat5e أو Cat6.
ج: يناسب حاقن PoE ترقيات الجهاز الواحد، ويقلل التكلفة الأولية، ويتجنب استبدال المفاتيح الموجودة.
ج: افحص الكابلات، وتأكد من القوة الكهربائية، وجرب منفذًا آخر، وتأكد من التهوية حول الحاقن.
