POE modüllerini çeşitli boyutlarda, konektörlerde ve işlevlerde özelleştirebilirsiniz.
Düzen, araştırma ve geliştirme ücretini aldıktan sonradır.
Belirli sayıda modül sipariş edildikten sonra (genellikle süre sınırı olmaksızın 5000 adet) Ar-Ge maliyeti iade edilebilir.
Numune üretimi 7-10 gün sürer. Numune kalifiye olduktan sonra seri üretime geçilir.

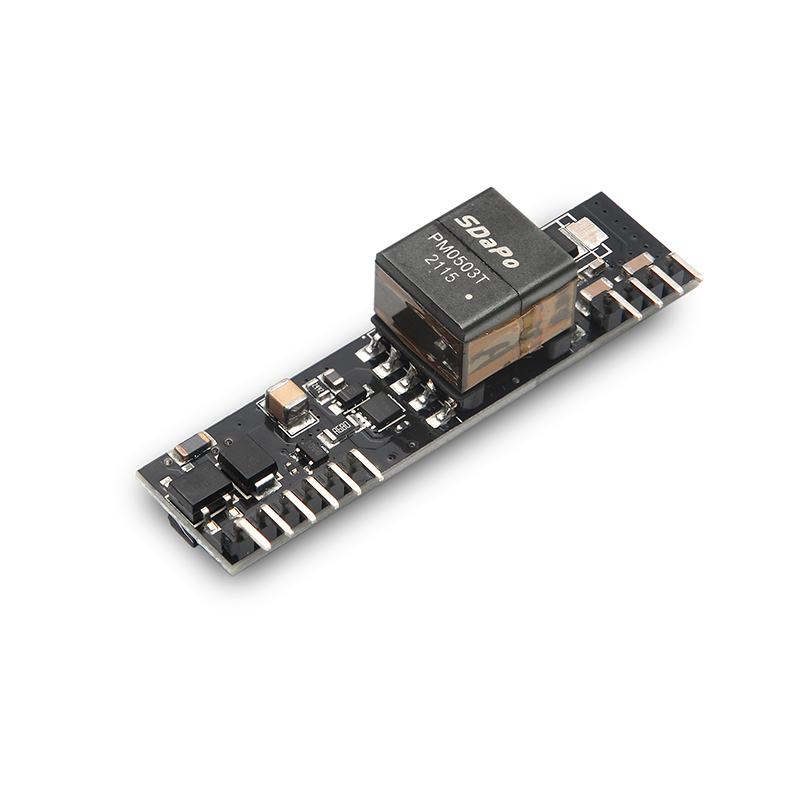

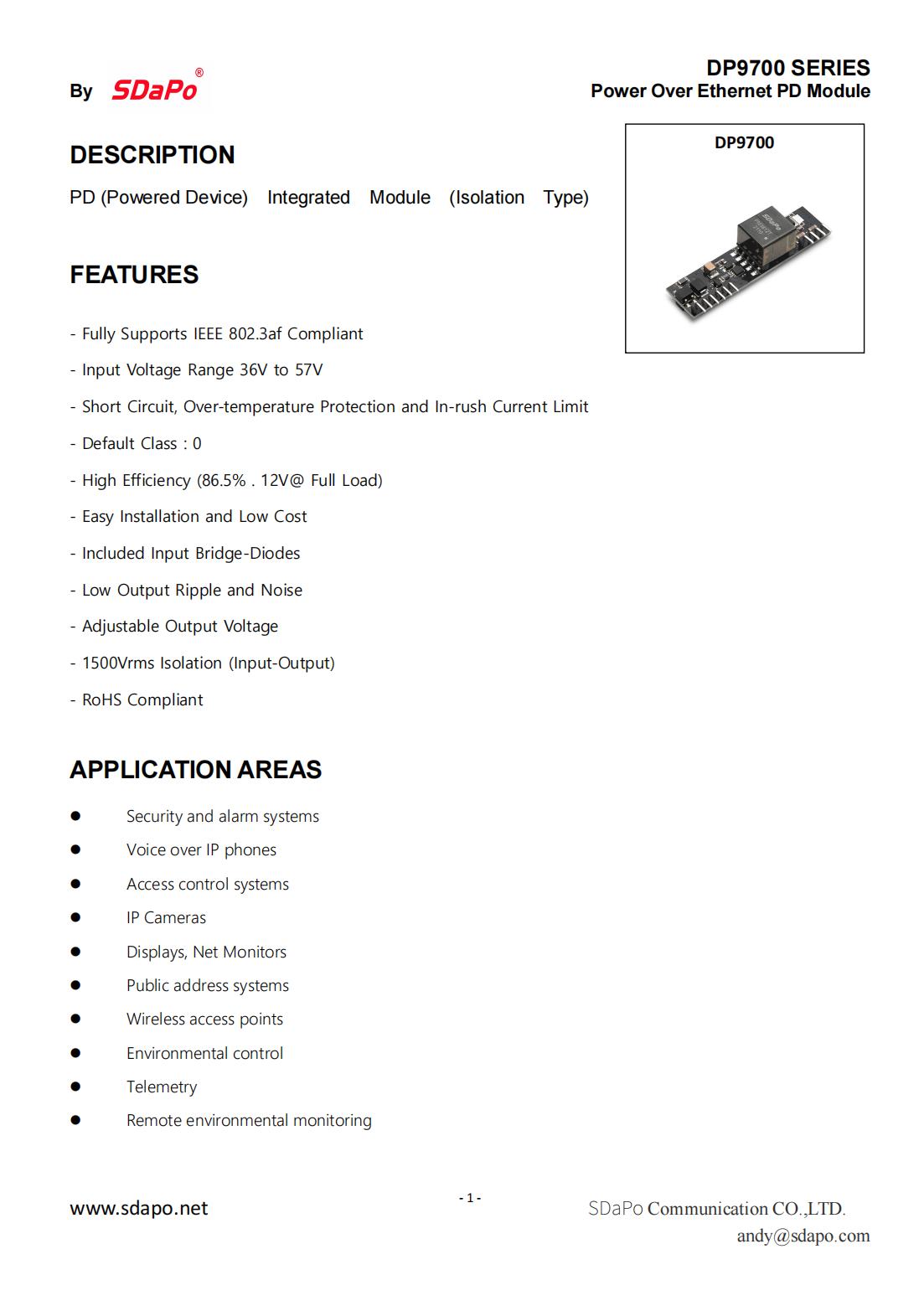

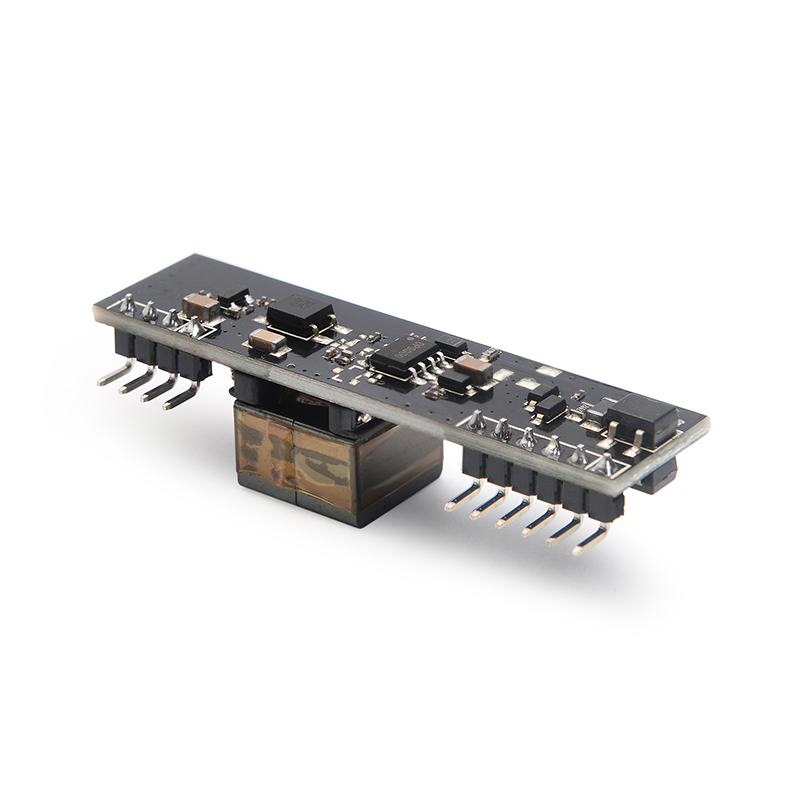

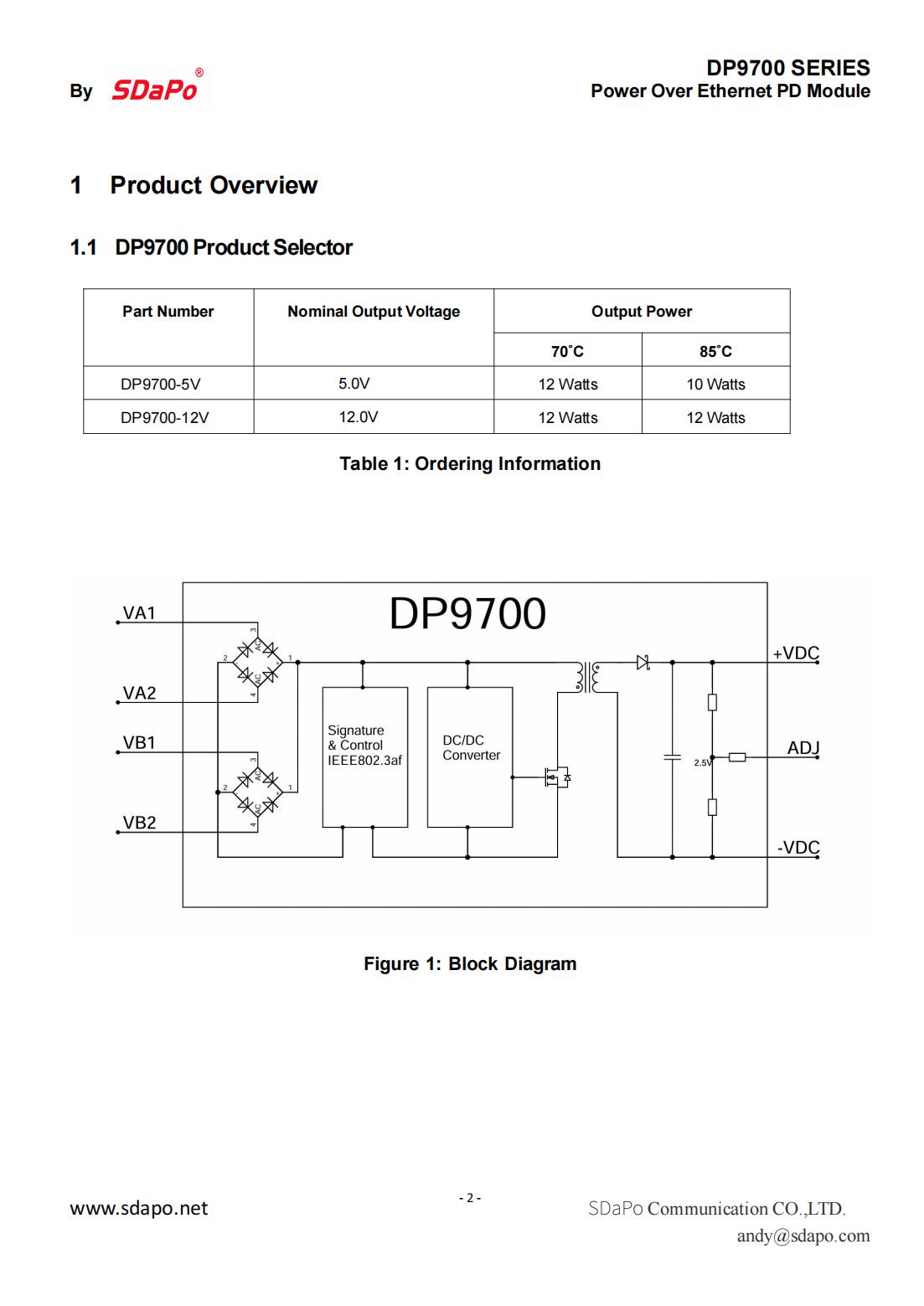

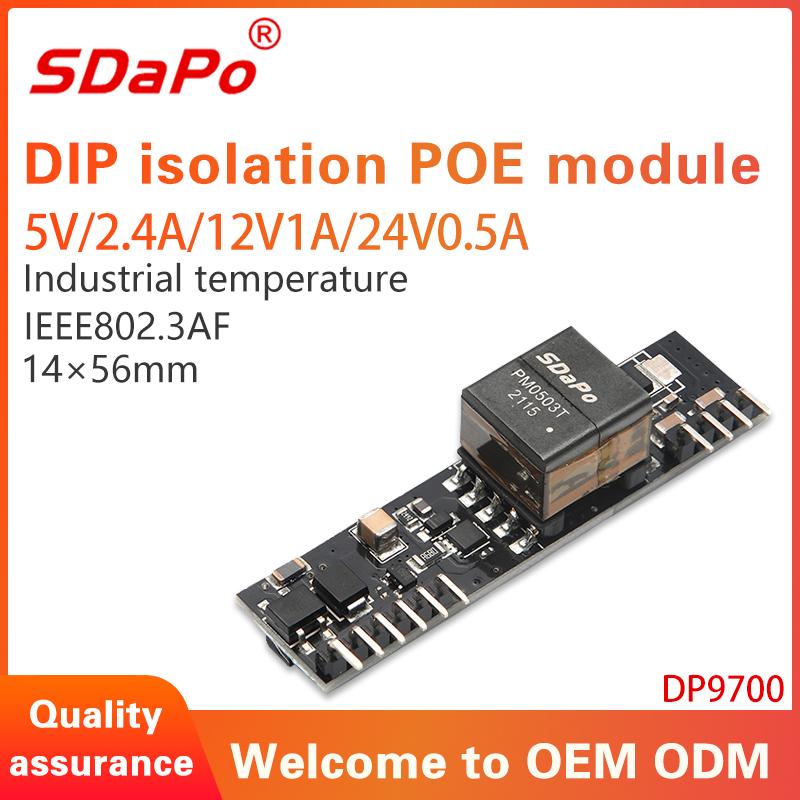

Ürün Listesi
Parça Numarası |
Nominal Çıkış Gerilimi / Akım |
Maksimum Çıkış Gücü |
Nominal Giriş Gerilimi |
DP9700-3.3V |
3.3Vdc / 2A |
7W@ 25°C |
48Vdc |
DP9700-5V |
5VDC / 2A |
10W @ 25° C |
48Vdc |
DP9700-12V |
12VDC / 1A |
12W @ 25° C |
48Vdc |
DP9700-24V |
24Vdc/0,5A |
12W @ 25° C |
48Vdc |

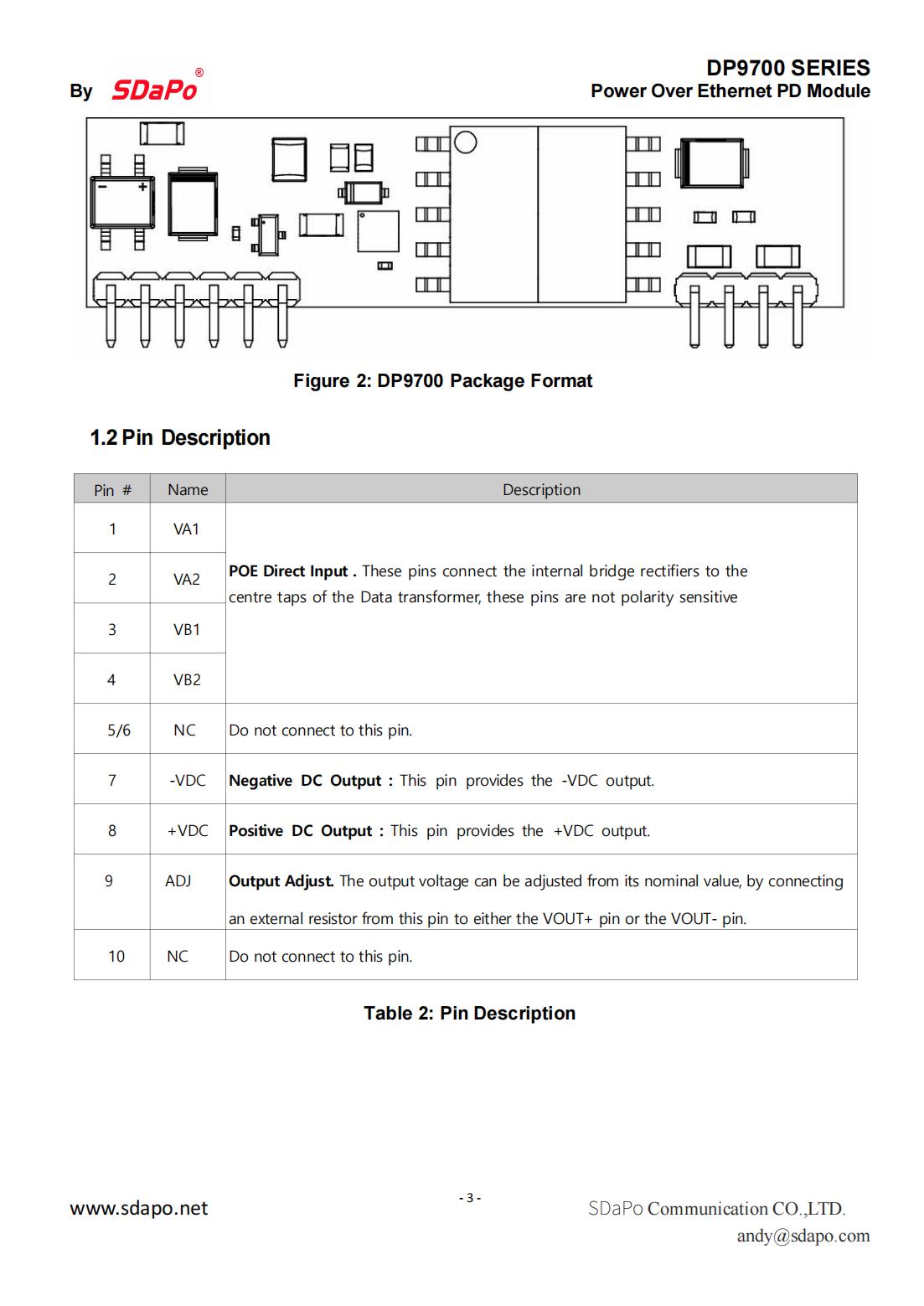

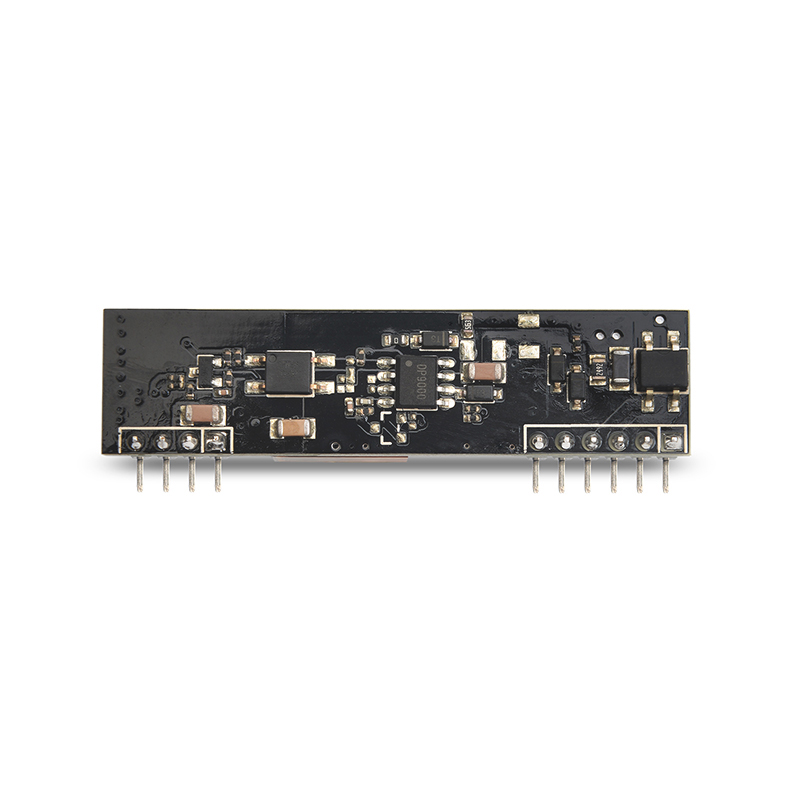

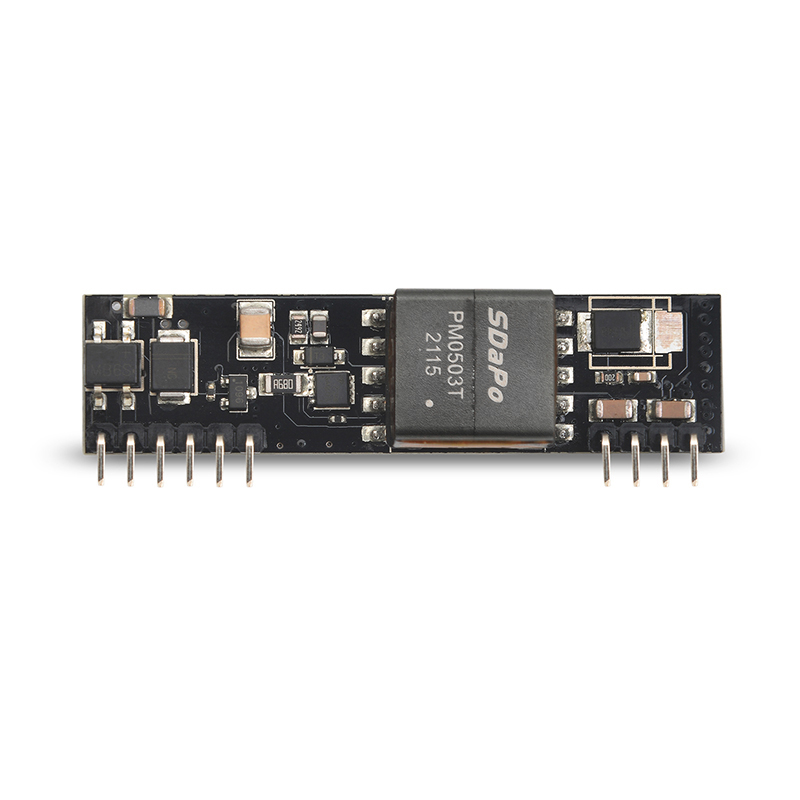

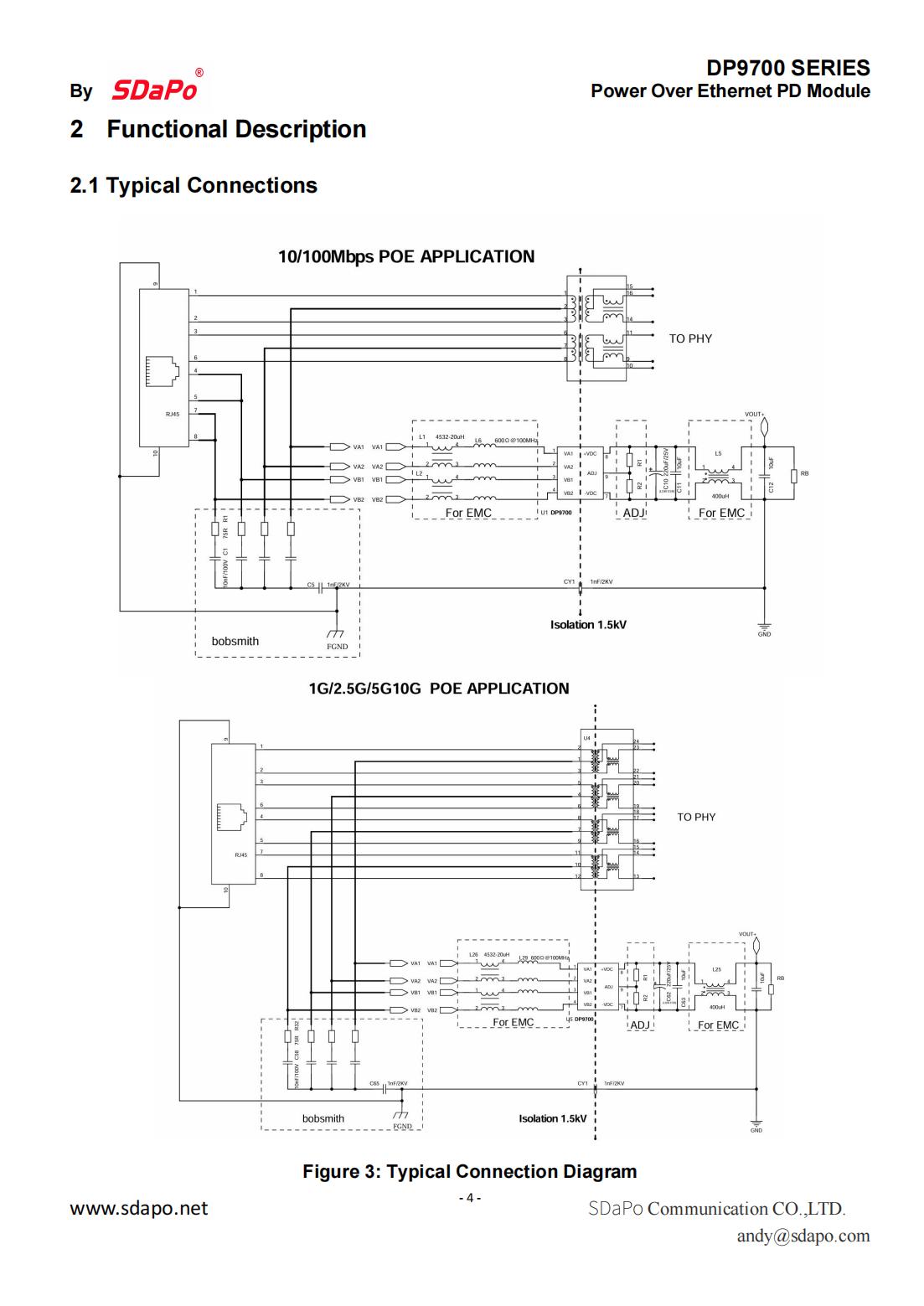

PIN ATAMA
Sabitle |
İsim |
Tanım |
1 |
VA1 |
RX Girişi (1) . Bu giriş pini VA2 ile birlikte kullanılır ve VA2'ye bağlanır. RJ45'in 1 ve 2 numaralı pinlerine bağlı transformatörün orta musluğu konnektör (RX) - polariteye duyarlı değildir. |
2 |
VA2 |
TX Girişi (2) . Bu giriş pini VA1 ile birlikte kullanılır ve VA1'e bağlanır. RJ45'in 3 ve 6 numaralı pinlerine bağlı transformatörün orta musluğu konnektör (TX) - polariteye duyarlı değildir. |
3 |
VB1 |
Doğrudan Giriş (1) . Bu giriş pini VB2 ile birlikte kullanılır ve bağlanır RJ45 konektörünün 4 ve 5 numaralı pinlerine - polariteye duyarlı değildir. |
4 |
VB2 |
Doğrudan Giriş (2) . Bu giriş pini VB1 ile birlikte kullanılır ve bağlanır RJ45 konektörünün 7 ve 8 numaralı pinlerine - polariteye duyarlı değildir. |
5,6 |
NC |
Bağlantı Yok |
7 |
-VDC |
DC Dönüşü. Bu pin +VDC çıkışının dönüş yoludur. |
8 |
+VDC |
DC Çıkışı. Bu pin, DC/DC dönüştürücüden düzenlenmiş çıkışı sağlar. |
9,10 |
NC |
Bağlantı Yok |

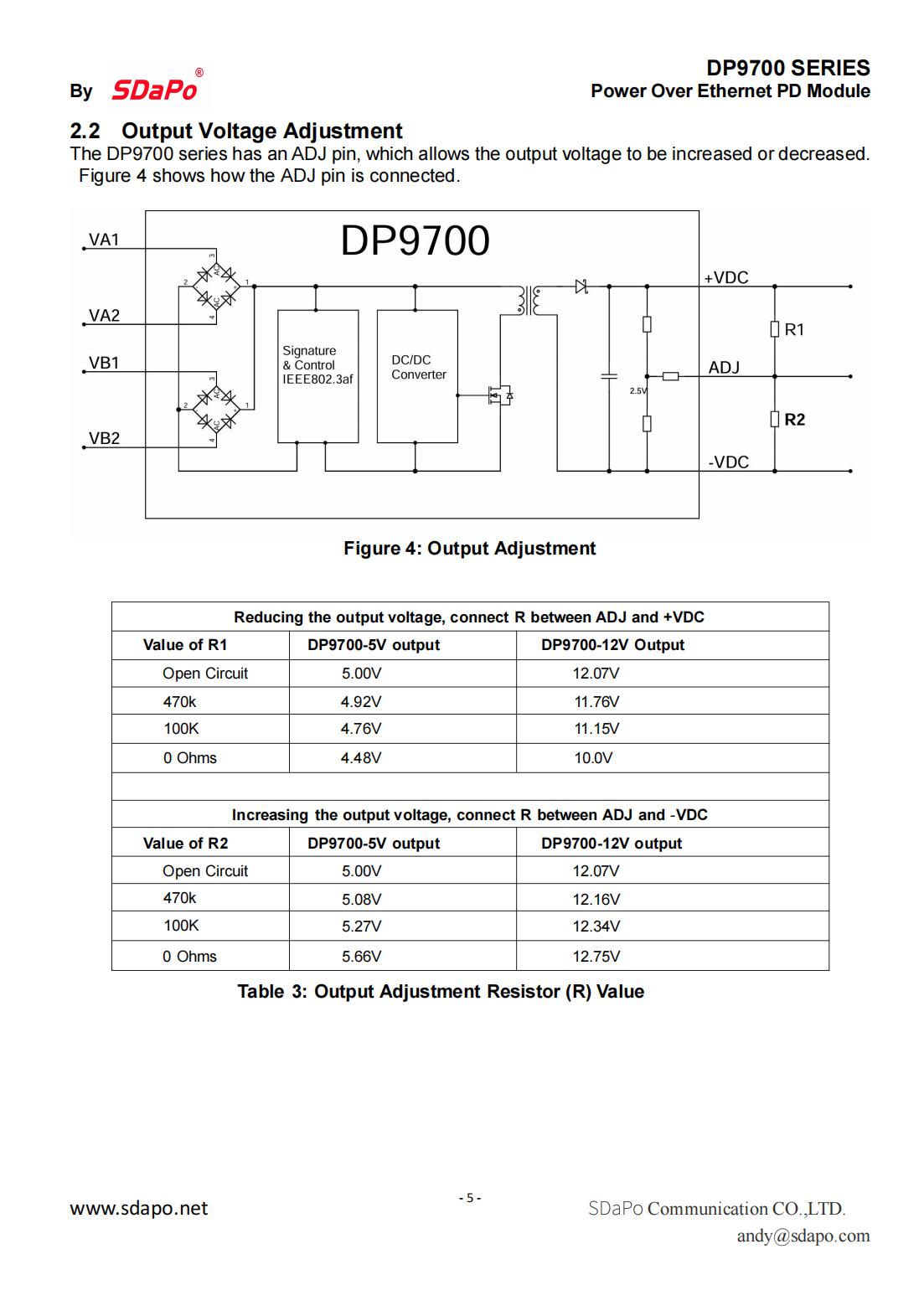

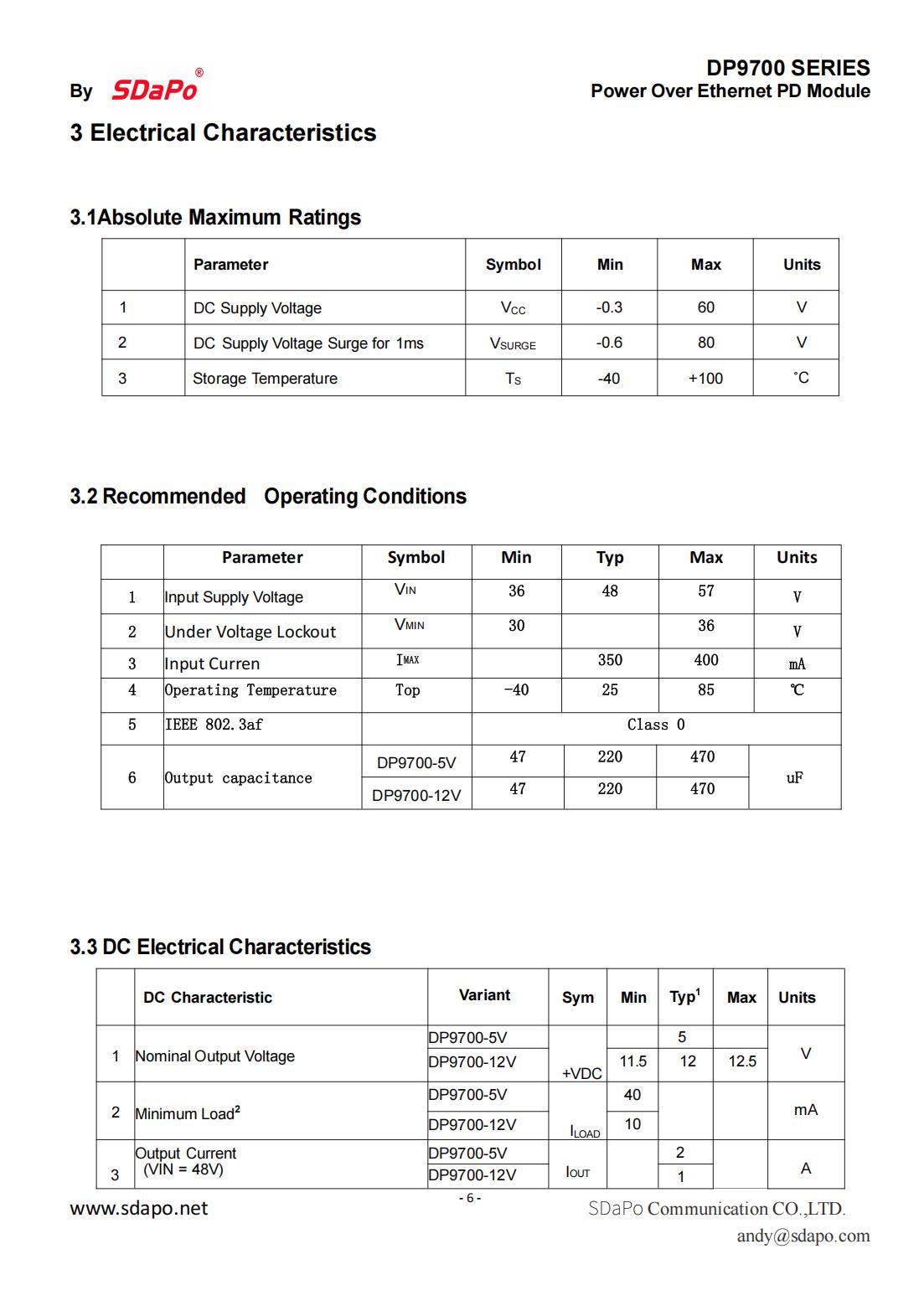

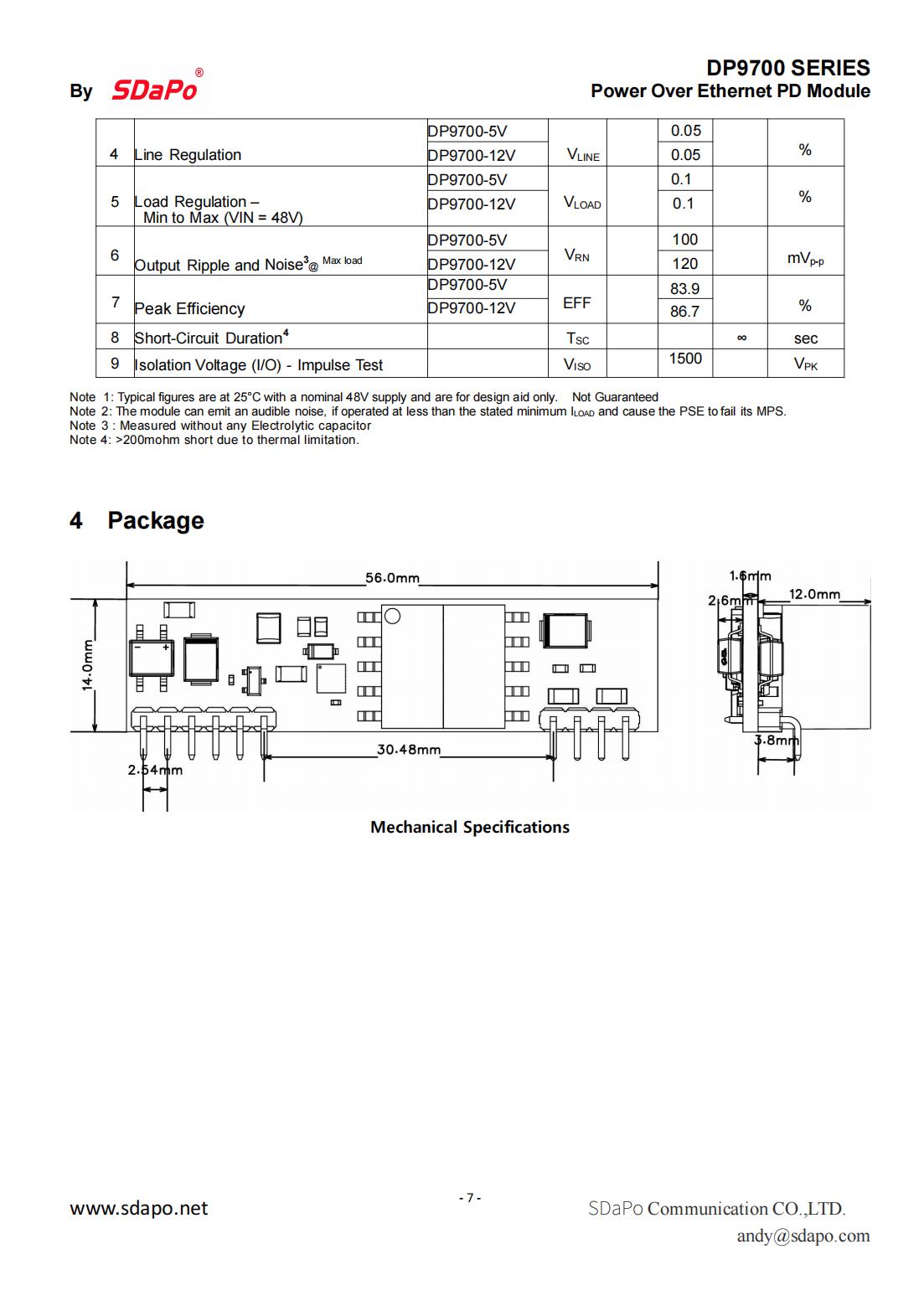

ELEKTRİK ÖZELLİKLERİ
HAYIR |
Öğe |
Şartname |
Yorum |
1 |
Giriş Gerilimi |
37~57V |
|
2 |
Çıkış Gerilimi |
5V Tip. |
DP9700-5V |
12V Tip. |
DP9700-12V |
||
24V Tip. |
DP9700-24V |
||
3 |
Çıkış Akımı (Vin=56V) |
2,4A Maks. |
DP9700-5V |
1,2A Maks. |
DP9700-12V |
||
0,55A Maks. |
DP9700-24V |
||
4 |
Hat Düzenleme |
%1 |
|
5 |
Yük Düzenlemesi |
%1 |
|
6 |
Dalgalanma ve Gürültü |
200mVp-p maks. |
|
7 |
Yeterlik |
Maksimum %83 |
DP9700-5V |
Maksimum %87 |
DP9700-12V |
||
maksimum %85 |
DP9700-24V |
||
8 |
Girişten Çıkışa İzolasyon |
1,5KV |
|
9 |
DC/DC Dönüştürücü Türü |
Geri Dönüş Türü |
|
10 |
Çalışma Sıcaklığı |
-40 ~ +85°C |
