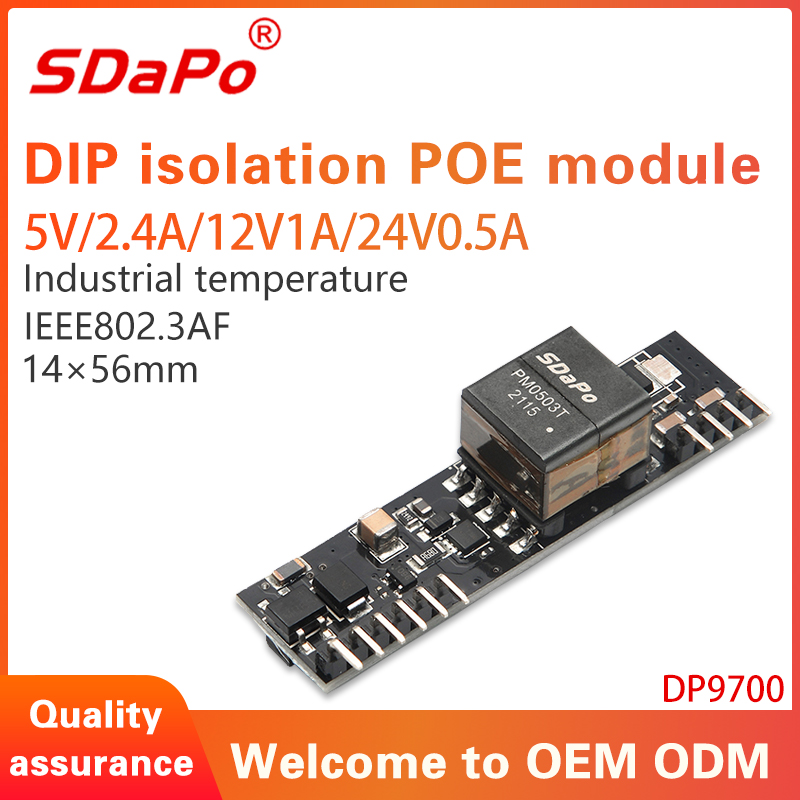

Du er velkommen til å tilpasse POE-modulene av forskjellige størrelser og koblinger og funksjoner.
Oppsettet er etter motta forskning og utvikling avgift.
Etter å ha bestilt et visst antall moduler (vanligvis 5000 stykker uten tidsbegrensning), kan FoU-kostnadene refunderes.
Det tar 7-10 dager å produsere prøver. Etter at prøven er kvalifisert, batchproduksjon.
Produktliste
Delenummer |
Nominell utgangsspenning / Nåværende |
Maksimal utgangseffekt |
Nominell inngangsspenning |
DP9700-3,3V |
3,3 Vdc / 2A |
7W @ 25°C |
48V likestrøm |
DP9700-5V |
5Vdc / 2A |
10W @ 25° C |
48V likestrøm |
DP9700-12V |
12Vdc / 1A |
12W @ 25° C |
48V likestrøm |
DP9700-24V |
24Vdc/0,5A |
12W @ 25° C |
48V likestrøm |
PIN-TILDRAGELSE
Pin |
Navn |
Beskrivelse |
1 |
VA1 |
RX-inngang (1) . Denne inngangspinnen brukes sammen med VA2 og kobles til senterkranen på transformatoren koblet til pinnene 1 og 2 på RJ45 kontakt (RX) - den er ikke polaritetssensitiv. |
2 |
VA2 |
TX-inngang (2) . Denne inngangspinnen brukes sammen med VA1 og kobles til senterkranen på transformatoren koblet til pinnene 3 og 6 på RJ45 kontakt (TX) - den er ikke polaritetssensitiv. |
3 |
VB1 |
Direkte inngang (1) . Denne inngangspinnen brukes i forbindelse med VB2 og kobles til til pinne 4 og 5 på RJ45-kontakten - den er ikke polaritetssensitiv. |
4 |
VB2 |
Direkte inngang (2) . Denne inngangspinnen brukes sammen med VB1 og kobles til til pinne 7 og 8 på RJ45-kontakten - den er ikke polaritetssensitiv. |
5,6 |
NC |
Ingen tilkobling |
7 |
-VDC |
DC Retur. Denne pinnen er returveien for +VDC-utgangen. |
8 |
+VDC |
DC-utgang. Denne pinnen gir den regulerte utgangen fra DC/DC-omformeren. |
9,10 |
NC |
Ingen tilkobling |
ELEKTRISKE SPESIFIKASJONER
Ingen |
Punkt |
Spesifikasjon |
Kommentar |
1 |
Inngangsspenning |
37~57V |
|
2 |
Utgangsspenning |
5V Typ. |
DP9700-5V |
12V Typ. |
DP9700-12V |
||
24V Typ. |
DP9700-24V |
||
3 |
Utgangsstrøm (Vin=56V) |
2,4A Maks. |
DP9700-5V |
1,2A Maks. |
DP9700-12V |
||
0,55A Maks. |
DP9700-24V |
||
4 |
Linjeregulering |
1 % |
|
5 |
Lastregulering |
1 % |
|
6 |
Rippel og støy |
200mVp-p maks. |
|
7 |
Effektivitet |
83 % maks. |
DP9700-5V |
87 % maks. |
DP9700-12V |
||
85 % maks |
DP9700-24V |
||
8 |
Inngang til utgang isolasjon |
1,5 KV |
|
9 |
Type DC/DC-omformer |
Flyback Type |
|
10 |
Driftstemperatur |
-40 ~ +85 ℃ |
