Módulo PD9700 3,3 V 5 V 12 V 24 V PoE

Usted está aquí: Hogar » Productos » Módulo POE » IEEE802.3af » DP9700 3.3V 5V 12V 24V Módulo PoE Módulo PD

Módulo PD9700 3,3 V 5 V 12 V 24 V PoE

- Cumple con EEE802.3af.
- Bajo costo.
- Admite aplicaciones PoE en entornos Fast/Gigabit Ethernet.
- Admite un amplio rango de voltaje de entrada de 37 V CC a 57 V CC.
- Corte térmico.
- Protección contra cortocircuitos.
- Protección contra sobrecorriente
- Alta eficiencia de conversión CC/CC.
- Menos componente externo, un condensador de desacoplamiento de salida.
- Nivel de aislamiento 1,5KVrms.
- Protección contra sobretensiones mejorada
- Puente rectificador interno integrado de 2 canales

Modelo:
DP9700
Marca:
SDaPo

Salida Vcc:	DP9700-5V2.4A DP9700-12V1A DP9700-24V0.5A DP9700-3.3V2A
Disponibilidad:

Cantidad:



Preguntar Añadir a la cesta

Le invitamos a personalizar los módulos POE de varios tamaños, conectores y funciones.

El diseño se realiza después de recibir la tarifa de investigación y desarrollo.

Después de ordenar una cierta cantidad de módulos (generalmente 5000 piezas sin límite de tiempo), se puede reembolsar el costo de I+D.

Se necesitan entre 7 y 10 días para producir muestras. Una vez calificada la muestra, se realiza la producción por lotes.

Lista de productos

de pieza Número	nominal de salida Tensión / Actual	máxima de salida Potencia	nominal de entrada Voltaje
DP9700-3.3V	3.3Vcc / 2A	7W a 25°C	48Vcc
DP9700-5V	5Vcc / 2A	10Temperatura @ 25° C	48Vcc
DP9700-12V	12Vcc / 1A	12Temperatura @ 25° C	48Vcc
DP9700-24V	24Vcc/0,5A	12W @ 25° C	48Vcc

ASIGNACIÓN DE PIN

Alfiler	Nombre	Descripción
1	VA1	Entrada RX (1) . Este pin de entrada se utiliza junto con VA2 y se conecta a la toma central del transformador conectada a los pines 1 y 2 del RJ45 Conector (RX): no es sensible a la polaridad.
2	VA2	Entrada TX (2) . Este pin de entrada se utiliza junto con VA1 y se conecta a la toma central del transformador conectada a los pines 3 y 6 del RJ45 Conector (TX): no es sensible a la polaridad.
3	VB1	Entrada directa (1) . Este pin de entrada se utiliza junto con VB2 y conecta a los pines 4 y 5 del conector RJ45; no es sensible a la polaridad.
4	VB2	Entrada directa (2) . Este pin de entrada se utiliza junto con VB1 y conecta a los pines 7 y 8 del conector RJ45; no es sensible a la polaridad.
5,6	CAROLINA DEL NORTE	Sin conexión
7	-VCC	Retorno CC. Este pin es la ruta de retorno para la salida +VDC.
8	+VCC	Salida CC. Este pin proporciona la salida regulada del convertidor CC/CC.
9,10	CAROLINA DEL NORTE	Sin conexión

ESPECIFICACIONES ELÉCTRICAS

No	Artículo	Especificación	Comentario
1	Voltaje de entrada	37~57V
2	Voltaje de salida	Tipo 5V.	DP9700-5V
		Tipo de 12 V.	DP9700-12V
		Tipo de 24 V.	DP9700-24V
3	Corriente de salida (Vin=56V)	2,4 A máx.	DP9700-5V
		1,2 A máx.	DP9700-12V
		0,55 A máx.	DP9700-24V
4	Regulación de línea	1%
5	Regulación de carga	1%
6	Ondulación y ruido	200mVp-p máx.
7	Eficiencia	83% máx.	DP9700-5V
		87% máx.	DP9700-12V
		85% máximo	DP9700-24V
8	Aislamiento de entrada a salida	1,5 kilovoltios
9	Tipo de convertidor CC/CC	Tipo de retorno
10	Temperatura de funcionamiento	-40 ~ +85 ℃

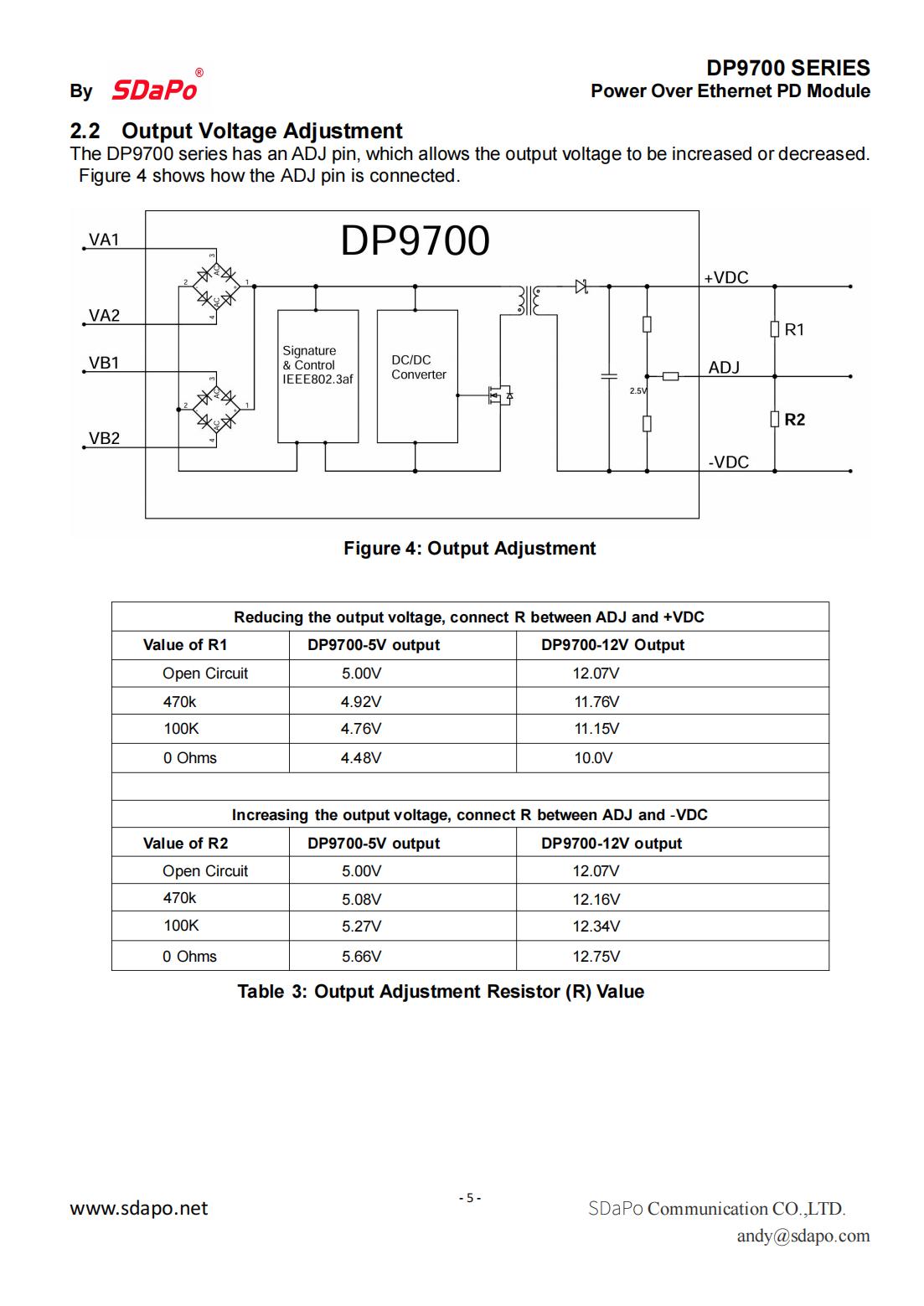

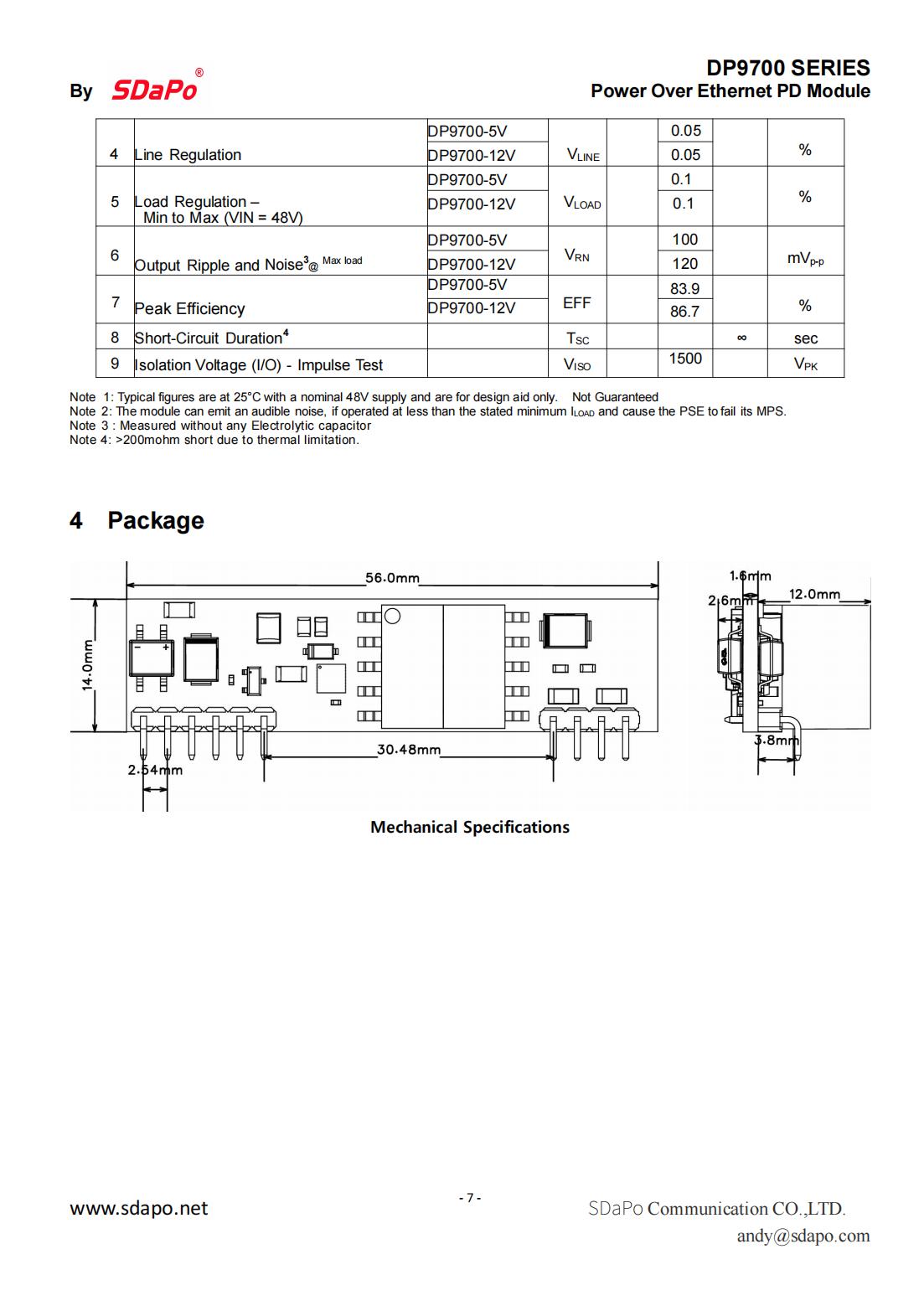

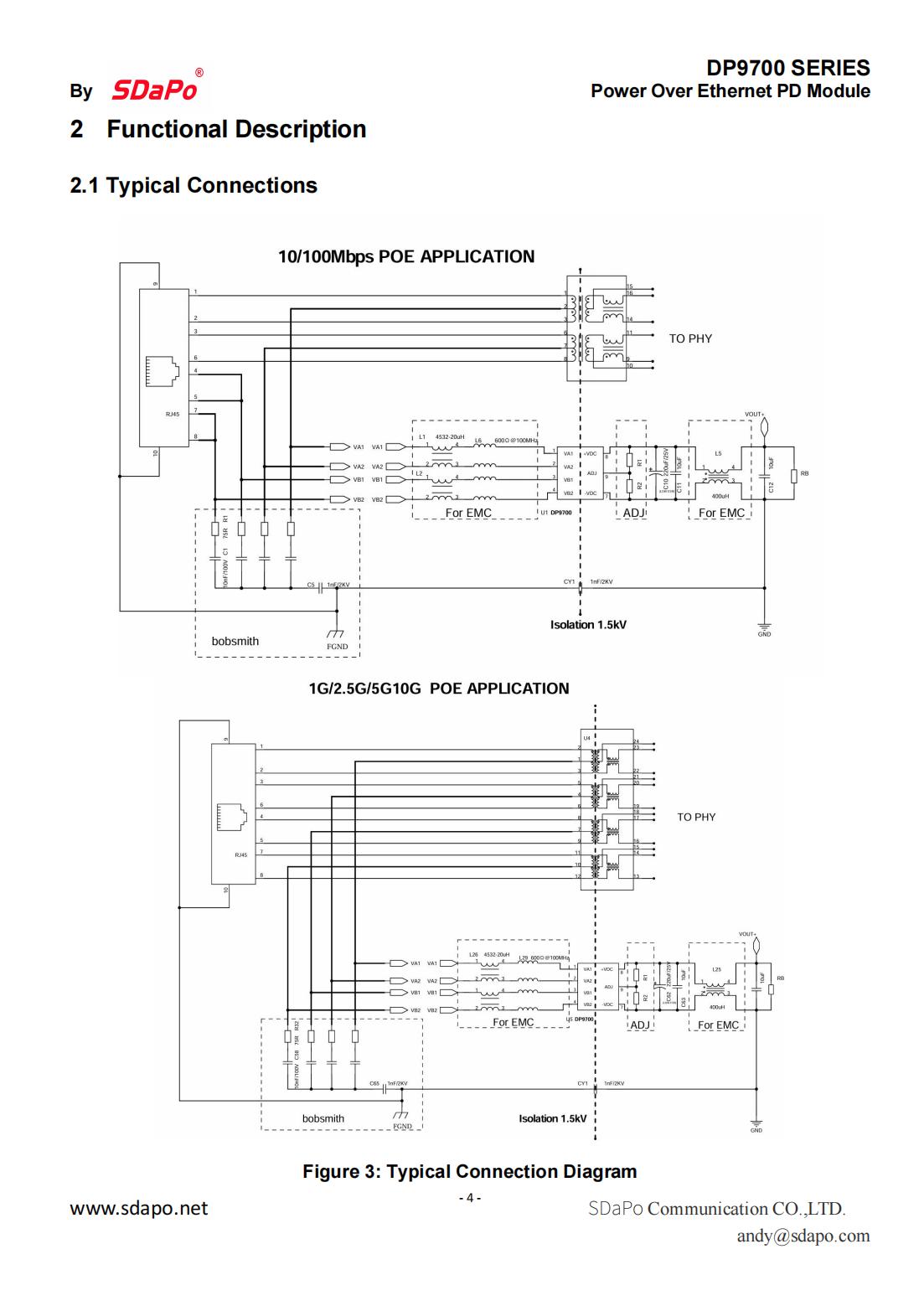

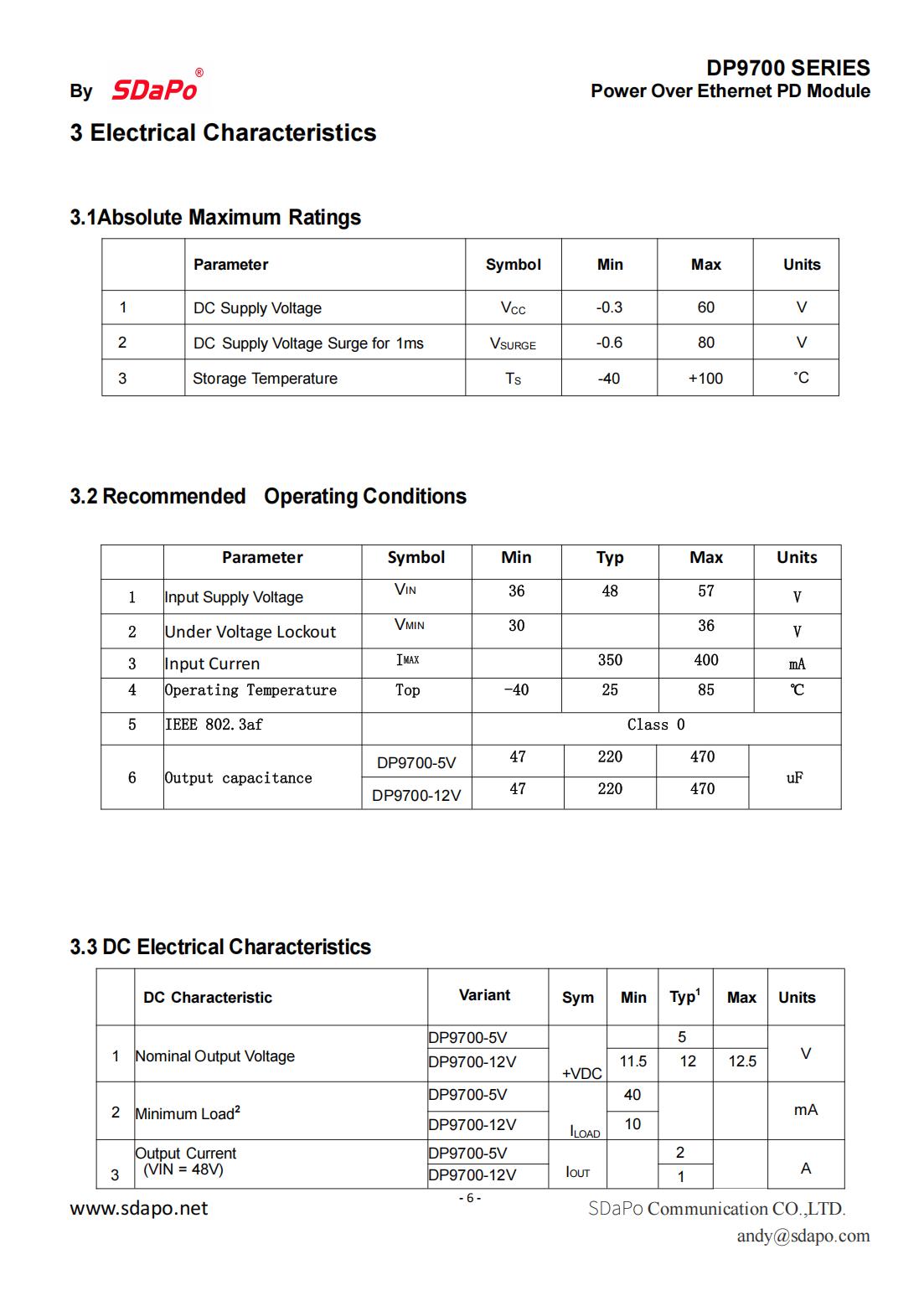

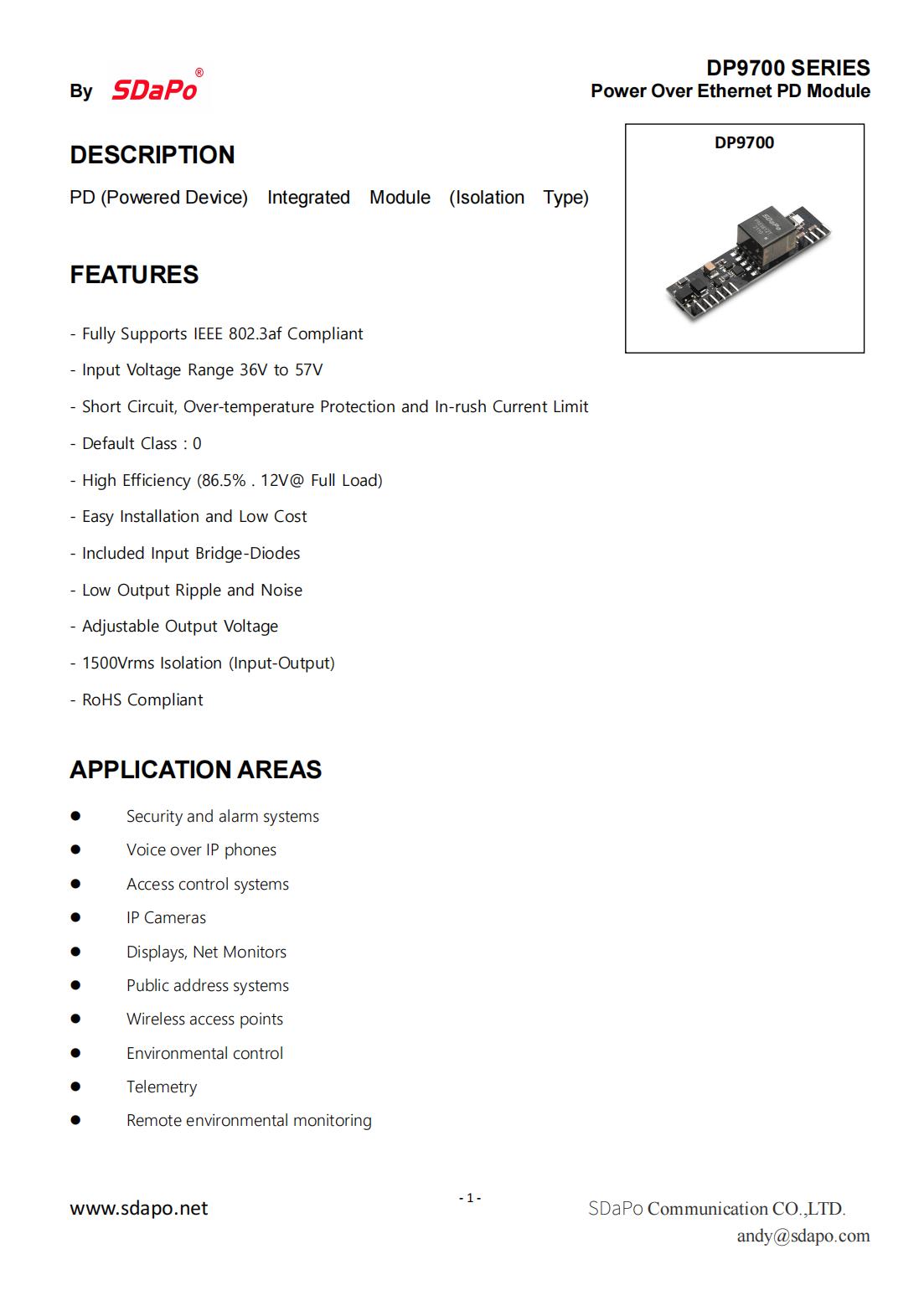

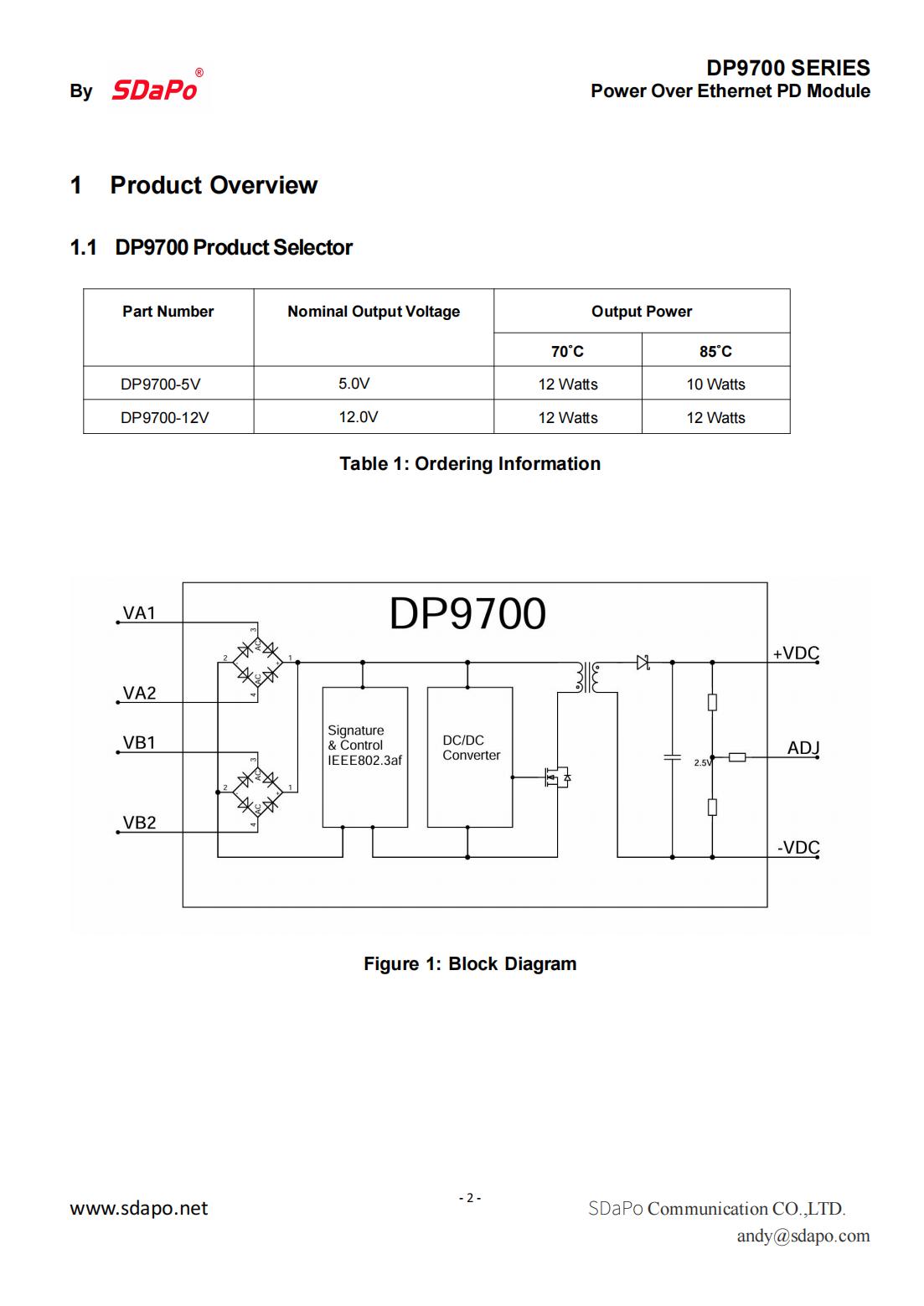

DP9700 Hoja de datos_01 Hoja de datos DP9700_02 Hoja de datos DP9700_03 Hoja de datos DP9700_04 Hoja de datos DP9700_05 Hoja de datos DP9700_06 Hoja de datos DP9700_07

No.	Número de pieza	Tensión nominal de salida	Potencia de salida (25 ℃)	Estándar PoE	Observaciones	Rango de temperatura	Modos PoE	Voltaje de aislamiento	Comprar muestras
1	DP9700-5V	5V	10W	PoE	Puente rectificador	Industrial	Modo A/Modo B	1,5 kVrms	Consúltanos
2	DP9700-12V	12V	12W	PoE	Puente rectificador	Industrial	Modo A/Modo B	1,5 kVrms	Consúltanos
3	DP9700-24V	24V	12W	PoE	Puente rectificador	Industrial	Modo A/Modo B	1,5 kVrms	Consúltanos
4	DP9700AT-5V	5V	15W	PoE+	Puente rectificador	Industrial	Modo A/Modo B	1,5 kVrms	Consúltanos
5	DP9700AT-12V	12V	24W	PoE+	Puente rectificador	Industrial	Modo A/Modo B	1,5 kVrms	Consúltanos
6	DP9700AT-24V	24V	24W	PoE+	Puente rectificador	Industrial	Modo A/Modo B	1,5 kVrms	Consúltanos
7	DP9700AT-5V SR	5V	20W	PoE+	Rectificación sincrónica	Industrial	Modo A/Modo B	1,5 kVrms	Consúltanos
8	DP9700AT-12V SR	12V	24W	PoE+	Rectificación sincrónica	Industrial	Modo A/Modo B	1,5 kVrms	Consúltanos

Módulo POE DP9700 AG9700 Módulo DP9700 3,3 V 5 V 12 V 24 V PoE módulo poe de 12v diseño de tableros poe personalizados placa del módulo de potencia poe 48v módulo poe 24V módulo ethernet poe placa del módulo poe
