| Opcja interfejsu: | |
|---|---|
| Ilość: | |
*Płyta główna tego rozdzielacza PoE ma wyjście 12 V 4 A.
*Szybkość przesyłania danych wynosi 1 Gb/s / 2,5 Gb/s.
*1 Metody połączenia interfejsu:
Gniazdo prądu stałego 5,5*2,1 mm (PS1248G-DC55*21)
Porady :
Z wtryskiwaczem PoE PSE60G/PSE156G używany jest wyłącznie rozdzielacz PoE PS1248G, który jest w stanie zapewnić moc wyjściową 12 V i 4 A.
Inne to wyjście 12 V 2 A.

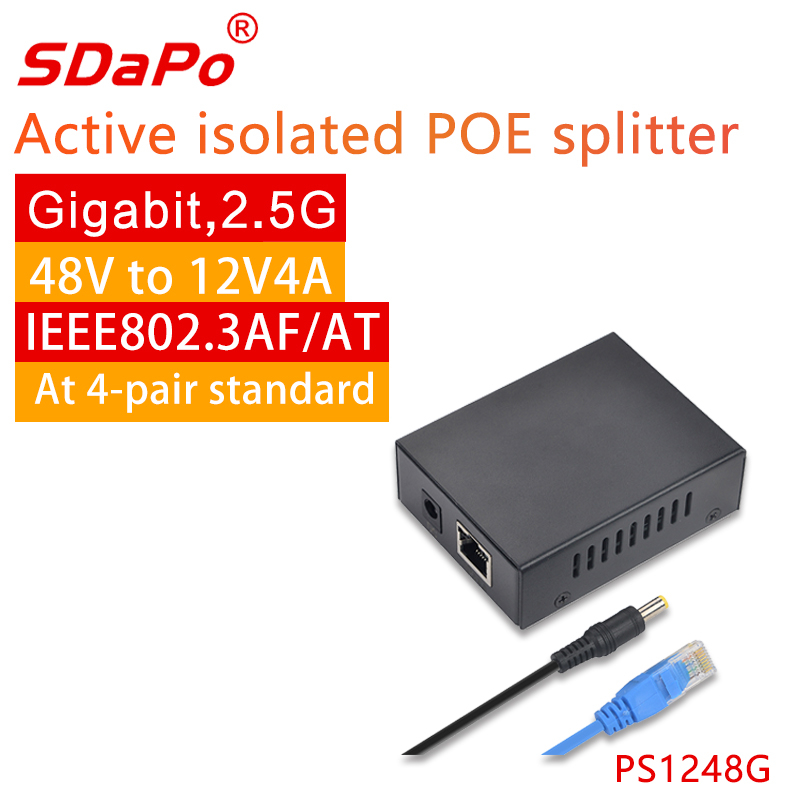

Rozdzielacz zasilania przez Ethernet
Przegląd
PS1248G 4 pary aktywnych rozgałęźników dużej mocy umożliwiają terminalom danych, które nie zostały pierwotnie zaprojektowane do przyjmowania zasilania
z sieci Ethernet, do zasilania w trybie Power over Ethernet
średnie rozpiętości. Rozgałęźnik dużej mocy PDAS-PS1248-4P może
urządzenia zasilające, takie jak WiMAX CPE, małe WiMAX
stacje bazowe, punkty dostępowe 802.11n, cienkie klienty,
Kamery IP PTZ (Pan/Tilt/Zoom), wideotelefony i inne.
Rozwiązanie rozdzielacza dużej mocy
Wiele współczesnych terminali jest projektowanych i wdrażanych bez możliwości przyjmowania zasilania przez wejście LAN. Takie urządzenia mogą przyjmować zasilanie tylko przez gniazdo DC, podczas gdy ich wejście RJ45 akceptuje tylko dane. Co więcej, takie urządzenia mogą akceptować jedynie poziomy napięcia niższe niż minimalne napięcie standardu PoE (44 V w IEEE802.3af / 50 V w 802.3at). Dzięki rozdzielaczowi dużej mocy PS1248-4P terminale te natychmiast stają się gotowe do pracy w trybie PoE bez konieczności wprowadzania jakichkolwiek modyfikacji z ich strony. Rozgałęźnik jest identyfikowany jako urządzenie zasilane (PD) przed zasilającym modułem Midspan, a po wykryciu i włączeniu zasilania fizycznie dzieli strumienie danych i mocy docierające pojedynczym kablem na dwa oddzielne przewody (LAN i DC), które idą bezpośrednio do terminala danych. Dokonuje się także regulacji napięcia do poziomu wymaganego przez zacisk.
1. Dane techniczne
Złącza: 2 x RJ-45, ekranowane, gniazda DC EIA 568A i 568B Na urządzeniu: 5,5 x 2,1 mm
Szybkość transmisji danych: 10/100/1000
Przypisanie pinów elektrycznych i polaryzacja: 3/6 (+), 1/2 (-) i 4/5 (+), 7/8 (-)
Napięcie wejściowe: 44–57 V prądu stałego
Moc wejściowa: maks. 60 W
Moc wyjściowa: maks. 51 W
Prąd wyjściowy: 4,2 A przy 12 V
Wymiary i waga: mm (wys.) x mm (szer.) x mm (gł.)
200 gramów
Wskaźniki: Wskaźniki mocy wyjściowej: Zielona dioda LED Temperatura pracy w środowisku: -20 do 40°C
Temperatura przechowywania: -30 do 70°C
Wilgotność robocza: 10% do 90%, bez kondensacji
Wilgotność przechowywania: 5% do 95%, bez kondensacji
Emisje elektromagnetyczne FCC część 15, klasa A
& Odporność EN60950
Gwarancja: 1 rok
| dane | Gigabitowy rozdzielacz poe |
| standard | w standardzie 4-parowym |
| Napięcie wejściowe PoE | 37-57 V |
| Gwarancja | 60 W |
| Piny zasilacza | 1,2 + / 3,6- i 4,5 + / 7,8- |
| DC/WYJ | 12 V/4 A |
| Rozmiar | 81*61*26mm |
| wersja | Izolacja wysokiego napięcia |
