Nasazení megabitového POE splitteru pro bezpečnostní a přístupové systémy

Modernizace systémů fyzického zabezpečení a kontroly přístupu často naráží na vážné překážky. Starší okrajová zařízení obvykle postrádají nativní podporu Power over Ethernet. S tímto problémem se často setkáte u starších IP kamer, elektronických zámků dveří a biometrických čteček. Vytahování nových vysokonapěťových elektrických vedení do všech dveří a umístění kamer je neúměrně drahé. Vyžaduje také rozsáhlé práce a prostoje budovy.

Místo toho můžete využít stávající síťovou infrastrukturu IT k bezpečnému napájení těchto koncových bodů bez PoE. Tento přístup se vyhýbá náročným elektroinstalacím. Bezproblémově překlenuje propast mezi moderními síťovými přepínači a staršími okrajovými zařízeními.

Tato příručka popisuje, jak efektivně vyhodnotit, specifikovat a nasadit 10/100Mbps splitter hardware. Naučíte se přemostit moderní síťové přepínače se starší bezpečnostní infrastrukturou. Ukážeme vám, jak zajistit nepřetržitou dobu provozuschopnosti a přísnou IT shodu. Dodržováním těchto kroků můžete modernizovat fyzické zabezpečení vašeho zařízení, aniž byste narušili základní operace.

Klíčové věci

• Úspora nákladů: Využití standardní síťové infrastruktury k napájení 12V/24V zařízení bez PoE eliminuje potřebu licencovaných elektrikářů při modernizaci.

• Přiměřenost šířky pásma: Propustnost 10/100 Mb/s (Megabit) poskytuje více než dostatečnou šířku pásma pro přístupové řadiče a standardní CCTV a nabízí vysoce nákladově efektivní alternativu ke zbytečnému gigabitovému hardwaru.

• Ochrana infrastruktury: Výběr (aktivních) rozbočovačů vyhovujících IEEE 802.3 chrání citlivý starší hardware před napěťovými špičkami prostřednictvím správného vyjednávání napájení.

• IT & Security Alignment: Nasazení bezpečnostních okrajových zařízení na standardních síťových topologiích umožňuje centralizované zálohování baterií UPS a bezpečnou segmentaci VLAN.

Obchodní případ pro splittery v bezpečnostních modernizacích

Při plánování zabezpečení zařízení musíte rozlišovat realitu nasazení. Projekty na zelené louce umožňují architektům specifikovat end-to-end PoE hardware od prvního dne. Starší modernizace však představuje jinou výzvu. Musíte přemostit stávající dveřní ovladače bez PoE a starší kamery s moderními síťovými přepínači. Trhání funkčního staršího hardwaru jen kvůli kompatibilitě se sítí plýtvá rozpočtem.

Efektivní poskytování výkonu řídí hlavní obchodní případ. Porovnejte náklady na instalaci místních zásuvek střídavého proudu v blízkosti každého přístupového bodu s využitím stávajících výpadků sítě. Najímání licencovaných elektrikářů na vedení vysokonapěťového vedení je drahé. Spouští také přísné bezpečnostní kontroly. Centralizace napájení prostřednictvím datových linek tyto překážky zcela obchází. Využíváte kabely, které již spočívají ve stropních přetlakových zařízeních.

Centralizovaná doba provozu přináší obrovskou hodnotu zabezpečení. Systémy fyzického zabezpečení musí přežít výpadky elektřiny v budovách. Rozdělení napájení na okraji sítě umožňuje řízení přístupu a CCTV systémům navazovat na nepřerušitelný zdroj napájení (UPS) serverové místnosti IT. Pokud selže hlavní síť, váš síťový přepínač zůstane napájen. Na druhé straně pokračuje v dodávání energie po proudu. Vaše mag-locky zůstávají zabezpečeny a vaše kamery neustále nahrávají.

Architektonické rozdíly: Splitter vs. Injektor vs. Extender

Síťové napájení využívá několik různých zařízení. Pochopení jejich specifických rolí předchází nákladným architektonickým chybám.

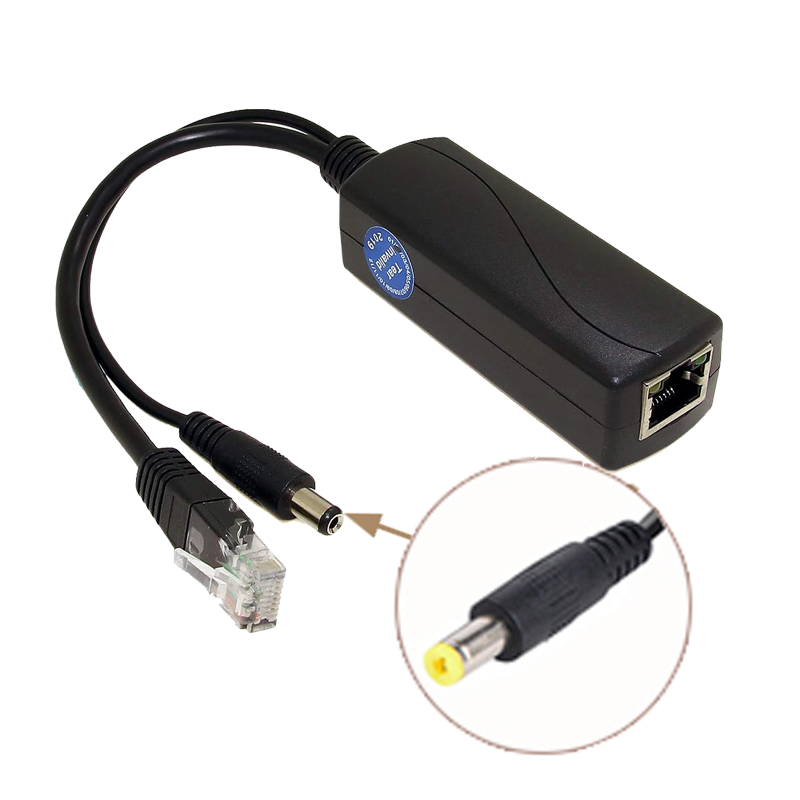

Megabitový splitter

Rozdělovač funguje jako přijímací konec v místě zařízení. Přebírá příchozí PoE ze síťového přepínače. Poté rozdělí jednotný signál na dva samostatné proudy. Jeden stream poskytuje standardní ethernetová data. Na druhém výstupu je vyhrazený stejnosměrný napájecí zdroj. Toto napájení obvykle připojujete přes válcový konektor nebo svorkovnici k vašemu zařízení bez PoE. To umožňuje starším bezpečnostním čtečkám pracovat na moderních síťových kapkách.

Vstřikovače (PSE)

Injektor plní přesně opačnou funkci jako splitter. Slouží jako zdrojová komponenta. Ke standardnímu datovému vedení se používá injektor. To je nezbytné, když váš hlavní síťový přepínač postrádá nativní funkce PoE. Vstřikuje energii do vedení kabelu, místo aby jej vytahoval na okraji.

Extendery a konvertory

Extendery slouží k velmi odlišnému účelu. Standardní ethernetový kabel omezuje přenos dat na 100 metrů. Extendery zesílí tento signál, aby překročily standardní limit vzdálenosti. Nemění formát napájení. Naopak a PoE Converter specificky přizpůsobuje formát napětí pro kompatibilitu koncových zařízení. Snižuje nebo zvyšuje napětí, aby odpovídalo tomu, co okrajové zařízení bezpečně vyžaduje.

Hodnotící hardware: Specifikace pro řízení přístupu a CCTV

Výběr správného hardwaru koncových bodů zajišťuje dlouhou životnost systému. Specifikace zařízení musíte přesně odpovídat vašim bezpečnostním zařízením.

Aktivní vs. pasivní podání ruky

Podniková prostředí vyžadují aktivní hardware (vyhovující IEEE 802.3af/at). Aktivní jednotky provádějí digitální handshake s přepínačem proti proudu. Vyjednávají o specifických požadavcích na napájení, než spínač dodá jakékoli napětí. Toto aktivní vyjednávání zabraňuje přetížení. Chrání citlivý nevyhovující okrajový hardware před smažením. Pasivní jednotky toto handshake přeskakují. Vybuchují nepřetržité napětí na vedení, což představuje vážné požární a hardwarové riziko.

Napěťový výstup a vývody

Musíte pečlivě ověřit požadavky na výstup. DC výstup splitteru musí přesně odpovídat přístupové čtečce nebo kameře. Běžná zabezpečovací zařízení vyžadují 5V, 12V nebo 24V. Napájení 24V do 12V kamery zařízení okamžitě zničí. Velkou pozornost věnujte také vývodům zvedáku. Ujistěte se, že polarita středového kolíku odpovídá vstupnímu portu vašeho zařízení.

Životaschopnost megabitů vs. Gigabit

Neplaťte za zbytečnou šířku pásma. Standardní čtečka RFID karet přenáší malé kilobajtové datové pakety. I standardní 1080p IP bezpečnostní kamera využívá pouze zlomek 100 Mbps. Upřednostňování a Megabit POE Splitter udržuje vaše náklady na hardware neuvěřitelně nízké. Dokonale zvládá provoz řízení přístupu bez obětování provozní latence.

Tepelné a environmentální hodnocení

Bezpečnostní zařízení často žijí v drsném prostředí. Vyhodnoťte průmyslové pouzdro štípače a limity rozptylu tepla. Zařízení umístěná v nevětraných stropních komorách se extrémně zahřívají. Venkovní propojovací krabice se pečou na přímém slunci. Vyberte jednotky dimenzované na extrémní teplotní výkyvy, abyste zabránili zablokování hardwaru.

Dopad sítě a soulad s IT

Nasazení fyzického zabezpečení v síti IT vyžaduje přísné provozní dodržování. Bezpečnostní integrátoři a IT oddělení musí úzce spolupracovat.

Izolace fyzického bezpečnostního provozu

Zařízení s rozdělenými okraji musíte namapovat na vyhrazenou bezpečnostní VLAN. Kombinace dat fyzického zabezpečení se standardním firemním provozem přináší velká rizika. Vyhrazená VLAN zabraňuje vysílaným bouřím shazovat ovladače dveří. Zabezpečuje také fyzický perimetr. Pokud špatný hráč odpojí venkovní kameru, izolace VLAN mu zabrání v přístupu k interním firemním serverům.

Power Budgeting on the Switch (PSE)

Váš předřazený přepínač funguje jako zařízení pro zdroj napájení (PSE). Musíte vypočítat celkový příkon ve všech portech. Spínače mají omezenou celkovou kapacitu výkonu. Pokud nasadíte čtyřicet 15W dveřních ovladačů na spínač s celkovým výkonem pouze 250 W, spínač selže. Předem si zmapujte požadavky na napájení třídy 0-4.

• Třída 1: Velmi nízký výkon (až 3,84 W)

• Třída 2: Nízká spotřeba (až 6,49 W)

• Třída 3: Střední výkon (až 12,95 W – typické pro starší fotoaparáty)

• Třída 4: Vysoký výkon (až 25,5 W – typické pro vícedveřové ovladače)

Správa kvality kabelů

Fyzická vrstva určuje úspěch dodávky energie. Váš nainstalovaný PoE kabel musí používat čisté pevné měděné vodiče. Měděné hliníkové kabely (CCA) jsou levnější, ale mají špatný výkon při přenosu energie. CCA vede k velkým poklesům napětí na dlouhé vzdálenosti. Tento pokles způsobuje občasné selhání zámku dveří a náhodné restartování kamery. Před nasazením napájení přes datové linky vždy ověřte integritu kabelu.

Standardní operační postup nasazení (SOP)

Dodržujte přísný protokol nasazení, abyste zajistili stabilní provoz systému. Před zahájením proveďte předinstalační audit. Ověřte přesné limity napětí a proudu vašeho zařízení bez PoE. Ujistěte se, že je váš upstream port přepínače správně nakonfigurován a povolen pro napájení.

1. Krok 1: Ukončete a otestujte. Spusťte kabel kategorie na místo nasazení. Konce řádně zakončete. K ověření kontinuity dat použijte síťový tester. Před připojením jakéhokoli zařízení otestujte přítomnost aktivního napájecího napětí na okraji.

2. Krok 2: Připojení komponent. Vezměte příchozí síťovou linku a bezpečně ji zapojte do portu splitteru označeného jako 'PoE IN'. Ujistěte se, že připojení zapadne na místo.

3. Krok 3: Oddělení napájení a dat. Připojte výstupní stejnosměrný napájecí válec rozbočovače přímo do starší kamery nebo ovladače dveří. Poté zapojte výsledný standardní datový kabel z rozbočovače do síťového portu zařízení.

4. Krok 4: IT handshake a ověření. Přihlaste se do konzoly pro správu přepínačů. Monitorujte port a ověřte stabilní odběr energie. Ujistěte se, že stav síťového připojení je aktivní. Nakonec potvrďte, že se zařízení správně registruje na určené bezpečnostní VLAN.

Odstraňování běžných selhání nasazení Edge

I při pečlivém plánování se okrajové nasazení občas setká s problémy. Většinu poruch můžete rychle diagnostikovat kontrolou několika běžných viníků.

Power Cycling a Boot Loops

Koncová zařízení někdy procházejí nepřetržitým restartováním. Tato spouštěcí smyčka obvykle označuje nesoulad ve výkonové třídě. Může to také znamenat, že jste vyčerpali celkový energetický rozpočet předřazeného přepínače. Alternativně způsobuje nadměrná délka kabelu výrazný pokles napětí. Pokud zařízení očekává 12 V, ale na konci dlouhého běhu přijme pouze 9,5 V, bude se neustále restartovat.

Stav propojení, ale žádná data

Někdy přepínač ukazuje indikátor aktivního portu, ale nepřenáší žádná data. Nejprve se neshoduje konfigurace portu adresy. Zkontrolujte, zda protokol spanning tree port náhodně nezablokoval. Měli byste také zkontrolovat zakončení Ethernetu. Poškozené interní datové páry v konektoru RJ45 často úspěšně přenášejí energii, zatímco nedokážou předávat síťová data.

Tepelné odstávky

Rozbočovače mohou vypadnout offline během špičkových odpoledních hodin. To znamená tepelné vypnutí. Nesprávné vnější kryty zachycují okolní teplo generované hardwarem. Přesuňte zařízení do větrané rozvodné skříně. Případně upgradujte na zařízení s širším stupněm průmyslové teplotní tolerance.

Závěr

Nasazení cíleného síťového napájecího příslušenství nabízí nesmírnou strategickou hodnotu. Prodloužíte funkční životnost staršího hardwaru fyzického zabezpečení a zároveň modernizujete infrastrukturu budovy. Směrováním energie přes stávající datové linky eliminujete nákladné účty za elektřinu.

Při výběru hardwaru vždy upřednostňujte shodu s IEEE a přesné přizpůsobení napětí před nezpracovanými rychlostmi propustnosti. Aktivní 10/100Mbps jednotka perfektně zvládá řízení přístupu a zároveň udržuje rozpočty zvládnutelné. Při nasazení mimo serverové místnosti s řízenou klimatizací pečlivě zkontrolujte hodnocení prostředí.

Váš další krok vyžaduje okamžitou koordinaci s vaším IT týmem. Poraďte svým bezpečnostním integrátorům a správcům sítí, aby provedli komplexní audit energetického rozpočtu. Nejprve otestujte jednodveřové nebo jednokamerové nasazení. Tím se ověřuje kompatibilita hardwaru a konfigurace VLAN předtím, než spustíte zavedení v rámci celého zařízení.

FAQ

Otázka: Mohu použít megabitový splitter na gigabitovém PoE přepínači?

A: Ano. Přepínač automaticky automaticky vyjednává rychlost portu až na hardwarovou kapacitu 10/100 Mbps splitteru. To dokonale zachovává integritu dat a zároveň dodává potřebný výkon vašemu okrajovému zařízení.

Otázka: Co se stane se zámky dveří, pokud dojde k výpadku sítě IT?

Odpověď: Výpadky sítě pozastavují vzdálené monitorování dat. Pokud však váš upstream PoE přepínač běží na centralizované UPS serverové místnosti, zůstává napájen. Následný rozbočovač bude i nadále poskytovat nepřerušované stejnosměrné napájení a udrží vaše mag-zámky nebo elektrické údery bezpečné.

Otázka: Představuje použití splitteru bezpečnostní zranitelnost kamery nebo čtečky?

Odpověď: Ne. Rozbočovač je výhradně komponenta zajišťující napájení fyzické vrstvy. Nemá IP adresu, firmware nebo operační systém, které by bylo možné zneužít. Zabezpečení sítě závisí výhradně na konfiguraci vašeho upstreamového přepínače a správné izolaci VLAN.
