Opgradering af fysisk sikkerhed og adgangskontrolsystemer står ofte over for en alvorlig flaskehals. Legacy edge-enheder mangler normalt indbygget Power over Ethernet-understøttelse. Du vil ofte finde dette problem på tværs af ældre IP-kameraer, elektroniske dørslag og biometriske læsere. Det er uoverkommeligt dyrt at trække nye højspændingsledninger til alle døre og kameraer. Det kræver også omfattende arbejdskraft og nedetid i byggeriet.
I stedet kan du bruge eksisterende it-netværksinfrastruktur til at drive disse ikke-PoE-endepunkter sikkert. Denne fremgangsmåde undgår tunge elektriske eftermonteringer. Det bygger bro mellem moderne netværksswitches og ældre edge-enheder problemfrit.
Denne vejledning nedbryder, hvordan man evaluerer, specificerer og implementerer 10/100 Mbps splitterhardware effektivt. Du lærer at bygge bro mellem moderne netværksswitches med ældre sikkerhedsinfrastruktur. Vi viser dig, hvordan du sikrer kontinuerlig oppetid og streng it-overholdelse. Ved at følge disse trin kan du modernisere dit anlægs fysiske sikkerhed uden at forstyrre kernedriften.
Omkostningsundgåelse: Brug af standardnetværksinfrastruktur til at forsyne 12V/24V ikke-PoE-kantenheder eliminerer behovet for autoriserede elektrikere under eftermontering.
Båndbredde passende: 10/100 Mbps (Megabit) gennemløb giver mere end tilstrækkelig båndbredde til adgangscontrollere og standard CCTV, hvilket tilbyder et yderst omkostningseffektivt alternativ til unødvendig Gigabit hardware.
Infrastrukturbeskyttelse: Valg af IEEE 802.3-kompatible (aktive) splittere beskytter følsom ældre hardware mod spændingsspidser gennem korrekt strømforhandling.
IT- og sikkerhedstilpasning: Implementering af enheder med sikkerhedskant på standardnetværkstopologier giver mulighed for centraliseret UPS-batteribackup og sikker VLAN-segmentering.
Du skal differentiere implementeringsrealiteterne, når du planlægger facilitetssikkerhed. Greenfield-projekter giver arkitekter mulighed for at specificere end-to-end PoE-hardware fra dag ét. Ældre eftermonteringer udgør dog en anden udfordring. Du skal bygge bro mellem eksisterende ikke-PoE-dørcontrollere og ældre kameraer med moderne netværkskontakter. At rive funktionel ældre hardware ud kun for netværkskompatibilitet spilder budget.
Effektiv levering af strøm driver kerneforretningen. Sammenlign omkostningerne ved at installere lokale stikkontakter i nærheden af alle adgangspunkter i forhold til at bruge eksisterende netværksdråber. Det er dyrt at ansætte autoriserede elektrikere til at køre højspændingsrør. Det udløser også strenge sikkerhedsinspektioner. Centralisering af magt gennem datalinjer omgår disse forhindringer fuldstændigt. Du udnytter kabler, der allerede hviler i dine lofts plenums.
Centraliseret oppetid tilføjer en enorm sikkerhedsværdi. Fysiske sikkerhedssystemer skal overleve bygningens strømafbrydelser. Opdeling af strøm ved netværkskanten gør det muligt for adgangskontrol og CCTV-systemer at piggyback på IT-serverrummets UPS (Uninterruptible Power Supply). Hvis hovednettet svigter, forbliver din netværksswitch tændt. Til gengæld fortsætter den med at tilføre strøm nedstrøms. Dine mag-locks forbliver sikret, og dine kameraer fortsætter med at optage.
Netværksstrømimplementering bruger flere forskellige enheder. Forståelse af deres specifikke roller forhindrer dyre arkitektoniske fejl.

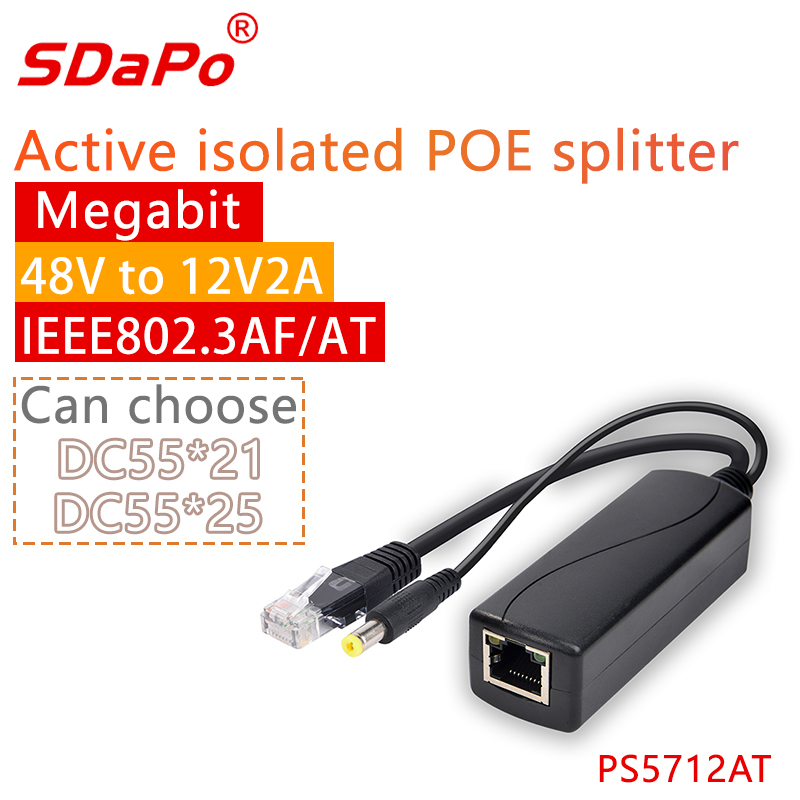

En splitter fungerer som den modtagende ende på enhedens placering. Det tager indgående PoE fra en netværksswitch. Det opdeler derefter det forenede signal i to separate strømme. Én strøm giver standard Ethernet-data. Den anden udsender en dedikeret DC-strømforsyning. Du forbinder typisk denne strømforsyning via et tøndestik eller klemrække til din ikke-PoE-enhed. Dette gør det muligt for ældre sikkerhedslæsere at operere på moderne netværksdråber.
En injektor udfører den stik modsatte funktion af en splitter. Det fungerer som kildekomponenten. Du bruger en injektor til at tilføje strøm til en standard datalinje. Dette er nødvendigt, når din hovednetværksswitch mangler native PoE-funktioner. Den sprøjter strøm ind i kabelføringen i stedet for at trække den ud ved kanten.
Forlængere tjener et meget andet formål. Standard Ethernet-kabel begrænser datatransmission til 100 meter. Forlængere forstærker dette signal for at skubbe forbi standardafstandsgrænsen. De ændrer ikke strømformatet. Omvendt, a PoE Converter tilpasser specifikt spændingsformatet til slutenhedskompatibilitet. Den falder eller øger spændingen for at matche, hvad kantanordningen sikkert kræver.
Valg af den rigtige endpoint-hardware sikrer systemets levetid. Du skal matche udstyrsspecifikationerne nøjagtigt til dine sikkerhedsenheder.
Virksomhedsmiljøer kræver aktiv (IEEE 802.3af/at-kompatibel) hardware. Aktive enheder udfører et digitalt håndtryk med upstream-kontakten. De forhandler specifikke strømkrav, før kontakten leverer nogen spænding. Denne aktive forhandling forhindrer overbelastning. Det beskytter følsomt, ikke-kompatibelt kanthardware mod stegning. Passive enheder springer dette håndtryk over. De sprænger kontinuerlig spænding ned ad linjen, hvilket udgør en alvorlig brand- og hardwarerisiko.
Du skal omhyggeligt verificere outputkravene. En splitters DC-udgang skal matche adgangslæseren eller kameraet nøjagtigt. Almindelige sikkerhedsenheder kræver 5V, 12V eller 24V. Forsyning af 24V til et 12V kamera vil ødelægge enheden øjeblikkeligt. Vær også meget opmærksom på barrel jack pinouts. Sørg for, at den midterste benpolaritet flugter med din enheds inputport.
Betal ikke for meget for unødvendig båndbredde. En standard RFID-kortlæser transmitterer bittesmå kilobyte datapakker. Selv et standard 1080p IP-sikkerhedskamera bruger kun en brøkdel af 100 Mbps. Prioritering af a Megabit POE Splitter holder dine hardwareomkostninger utroligt lave. Den håndterer adgangskontroltrafik perfekt uden at ofre driftsforsinkelse.
Sikkerhedsenheder lever ofte i barske miljøer. Evaluer splitterens hus og varmeafledningsgrænser i industriel kvalitet. Enheder, der er installeret i uventilerede loftsrum, bliver ekstremt varme. Udendørs samledåser bager i direkte sollys. Vælg enheder, der er klassificeret til ekstreme temperaturudsving for at forhindre fastlåsning af hardware.
Enhedstype |
Typisk båndbreddebehov |
Typisk spænding |
Anbefalet løsning |
|---|---|---|---|
RFID-adgangslæser |
< 1 Mbps |
12V / 24V |
Megabit splitter (10/100) |
1080p IP CCTV kamera |
4 - 8 Mbps |
12V |
Megabit splitter (10/100) |
Biometrisk scanner |
1 - 2 Mbps |
12V |
Megabit splitter (10/100) |
Multisensor 4K kamera |
15 - 25 Mbps |
24V / PoE+ |
Gigabit hardware (hvis nødvendigt) |
Implementering af fysisk sikkerhed på et it-netværk kræver streng overholdelse af driften. Sikkerhedsintegratorer og it-afdelinger skal samarbejde tæt.
Du skal kortlægge splittered edge-enheder til et dedikeret sikkerheds-VLAN. Blanding af fysiske sikkerhedsdata med standard virksomhedstrafik introducerer store risici. Et dedikeret VLAN forhindrer broadcast-storme i at slå dørcontrollere ned. Det sikrer også den fysiske omkreds. Hvis en dårlig skuespiller frakobler et udendørskamera, forhindrer VLAN-isolering dem i at få adgang til virksomhedens interne servere.
Din upstream switch fungerer som Power Sourcing Equipment (PSE). Du skal beregne det samlede wattforbrug på tværs af alle porte. Switche har en begrænset samlet effektkapacitet. Hvis du installerer fyrre 15W dørcontrollere på en kontakt, der kun er vurderet til i alt 250W, vil kontakten fejle. Kortlæg dine klasse 0-4 strømkrav på forhånd.
Klasse 1: Meget lav effekt (op til 3,84W)
Klasse 2: Lav effekt (op til 6,49W)
Klasse 3: Mid power (op til 12,95 W - typisk for ældre kameraer)
Klasse 4: Høj effekt (op til 25,5 W - typisk for multi-dørs controllere)
Det fysiske lag dikterer succes med strømforsyningen. Din installerede PoE-kabel skal bruge rene solide kobberledere. Kobberbeklædt aluminium (CCA) kabler er billigere, men fungerer dårligt med kraftoverførsel. CCA fører til alvorlige spændingsfald over lange afstande. Dette fald forårsager intermitterende dørlåsfejl og tilfældige kameragenstarter. Kontroller altid kablets integritet, før du installerer strøm over datalinjer.
Følg en streng implementeringsprotokol for at sikre stabil systemdrift. Før du starter, skal du udføre en audit før installation. Bekræft din ikke-PoE-enheds nøjagtige spændings- og strømstyrkegrænser. Bekræft, at din upstream-switchport er korrekt konfigureret og aktiveret til strømforsyning.
Trin 1: Afslut og test. Kør dit kategorikabel til installationsstedet. Afslut enderne ordentligt. Brug en netværkstester til at bekræfte datakontinuitet. Test for aktiv strømspænding ved kanten, før du tilslutter nogen enheder.
Trin 2: Komponentforbindelse. Tag den indgående netværkslinje og sæt den sikkert i splitterens mærkede 'PoE IN'-port. Sørg for, at forbindelsen klikker på plads.
Trin 3: Strøm- og dataadskillelse. Tilslut splitterens DC-strømudgangsrør direkte til det gamle kamera eller dørcontroller. Tilslut derefter det resulterende standarddatakabel fra splitteren til enhedens netværksport.
Trin 4: IT-håndtryk og verifikation. Log ind på switch-administrationskonsollen. Overvåg porten for at bekræfte stabilt strømforbrug. Kontroller, at netværksforbindelsesstatus er aktiv. Til sidst skal du bekræfte, at enheden registreres korrekt på det udpegede sikkerheds-VLAN.
Selv med omhyggelig planlægning støder edge-implementeringer lejlighedsvis på problemer. Du kan hurtigt diagnosticere de fleste fejl ved at tjekke nogle få almindelige syndere.
Slutenheder går nogle gange i kontinuerlige genstartscyklusser. Denne opstartsløkke indikerer typisk et misforhold i effektklassen. Det kan også betyde, at du har opbrugt upstream-switchens samlede strømbudget. Alternativt forårsager for lang kabellængde et alvorligt spændingsfald. Hvis enheden forventer 12V, men kun modtager 9,5V i slutningen af en lang periode, genstarter den konstant.
Nogle gange viser switchen et aktivt portlys, men ingen data transmitterer. Adresseportkonfigurationen stemmer ikke overens først. Tjek, om spanning tree-protokollen blokerede porten ved et uheld. Du bør også inspicere Ethernet-afslutningen. Beskadigede interne datapar i RJ45-stikket overfører ofte strøm med succes, mens de ikke kan videregive netværksdata.
Splittere kan falde offline i myldre eftermiddagstimer. Dette indikerer termisk nedlukning. Ukorrekte eksterne kabinetter fanger den omgivende varme, der genereres af hardwaren. Flyt udstyret til en ventileret samledåse. Alternativt kan du opgradere til en enhed med en bredere industriel temperaturtolerance.
Implementering af målrettet netværksstrømtilbehør giver enorm strategisk værdi. Du forlænger den funktionelle levetid af ældre fysisk sikkerhedshardware, mens du moderniserer bygningens infrastruktur. Ved at dirigere strøm gennem eksisterende datalinjer eliminerer du dyre elregninger.
Når du vælger hardware, skal du altid prioritere IEEE-overholdelse og nøjagtig spændingstilpasning over rå gennemløbshastigheder. En aktiv 10/100 Mbps enhed håndterer adgangskontrol perfekt, mens budgetterne holdes overskuelige. Tjek miljøvurderinger omhyggeligt, hvis du installerer uden for klimakontrollerede serverrum.
Dit næste skridt kræver øjeblikkelig koordinering med dit it-team. Rådgiv dine sikkerhedsintegratorer og netværksadministratorer om at udføre en omfattende energibudgetrevision. Prøv en enkeltdørs- eller enkeltkamerainstallation først. Dette validerer hardwarekompatibilitet og VLAN-konfigurationer, før du udfører en udrulning for hele faciliteten.
A: Ja. Switchen forhandler automatisk porthastigheden ned til splitterens hardwarekapacitet på 10/100 Mbps. Dette bevarer dataintegriteten perfekt, mens den stadig leverer den nødvendige strøm til din edge-enhed.
A: Netværksudfald sætter fjerndataovervågning på pause. Men hvis din upstream PoE-switch kører på en centraliseret serverrums-UPS, forbliver den tændt. Nedstrøms splitteren vil fortsætte med at levere uafbrudt jævnstrøm, hvilket holder dine mag-locks eller elektriske afbrydere i drift sikkert.
A: Nej. En splitter er strengt taget en fysisk lags strømhåndteringskomponent. Det har ikke en IP-adresse, firmware eller et operativsystem, der skal udnyttes. Netværkssikkerhed afhænger udelukkende af din upstream-switchkonfiguration og korrekt VLAN-isolering.
