Upgrade vaší síťové infrastruktury na moderní 48V Power over Ethernet přináší neuvěřitelnou efektivitu a centralizované ovládání. Data a napájení můžete spravovat současně z jednoho stojanu. Tento technologický skok vpřed ale často za sebou zanechává dokonale funkční starší zařízení. Najednou čelíte obrovské propasti v kompatibilitě. Přístupové ovládací panely bez PoE, analogově-IP kamery a starší VoIP telefony nezvládají surové 48V vstupy. Připojení těchto starších koncových bodů přímo do vysokonapěťového spínače znamená okamžitou katastrofu. Bez řádné regulace snižování emisí riskujete katastrofální selhání zařízení nebo závažnou elektrickou zpětnou vazbu v celé síti.

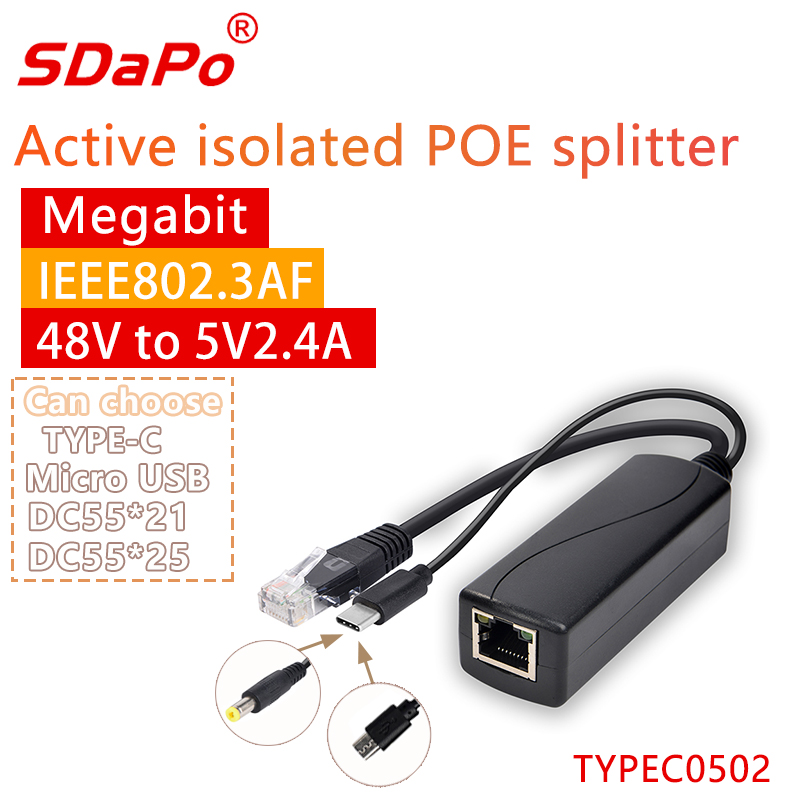

Potřebujete bezpečný a spolehlivý most mezi moderním zařízením pro získávání energie a staršími okrajovými zařízeními. Aktivní Megabit POE Splitter slouží jako toto kritické spojení. Bezpečně odděluje data od napájení, vyjednává nezbytný handshake protokolu IEEE a snižuje napětí na bezpečnou úroveň. Tato technická příručka ve fázi rozhodování vám pomůže vyhodnotit, dimenzovat a bezpečně nasadit tyto rozbočovače. Čtěte dále, abyste zvládli integraci smíšených zařízení a chraňte svá cenná síťová aktiva.
Napětí je přísné; Proud je strop: 12V zařízení bude odebírat pouze proud, který potřebuje. Překročení proudu rozbočovače (např. použití rozbočovače 2A pro zařízení 1A) je bezpečné a často se doporučuje pro stabilitu.
Vyžadovat aktivní izolaci: Pasivní rozdělovače obcházejí protokolární handshake a postrádají izolaci proti přepětí, což vytváří vysoce rizikové body selhání. Hledejte aktivní rozbočovače s izolací ≥1500 VRMS.
Přizpůsobení šířky pásma: Megabitový POE splitter (10/100 Mb/s) je vysoce nákladově efektivní pro starší kamery a senzory, ale gigabitové modely jsou vyžadovány pro vysoce výkonné koncové body, jako jsou videostěny nebo moderní koncové body IT.
Na pořadí instalace záleží: Připojení stejnosměrného výstupu před zřízením datového/síťového vedení může vést k vyhoření regulátoru v důsledku přepětí.
Moderní přepínače PoE splňují standardy IEEE 802.3af a 802.3at. Tyto podnikové spínače mají výstupní stejnosměrný proud kdekoli mezi 44V a 57V. Tato 48V realita zajišťuje, že energie může cestovat na dlouhé vzdálenosti přes tenké měděné dráty. Starší okrajová zařízení však toto napětí jednoduše nemohou zpracovat. Obvykle vyžadují 5V, 12V nebo příležitostně 24V DC, aby fungovaly. Vtlačení 48V do 12V integrovaného obvodu zařízení okamžitě zničí.

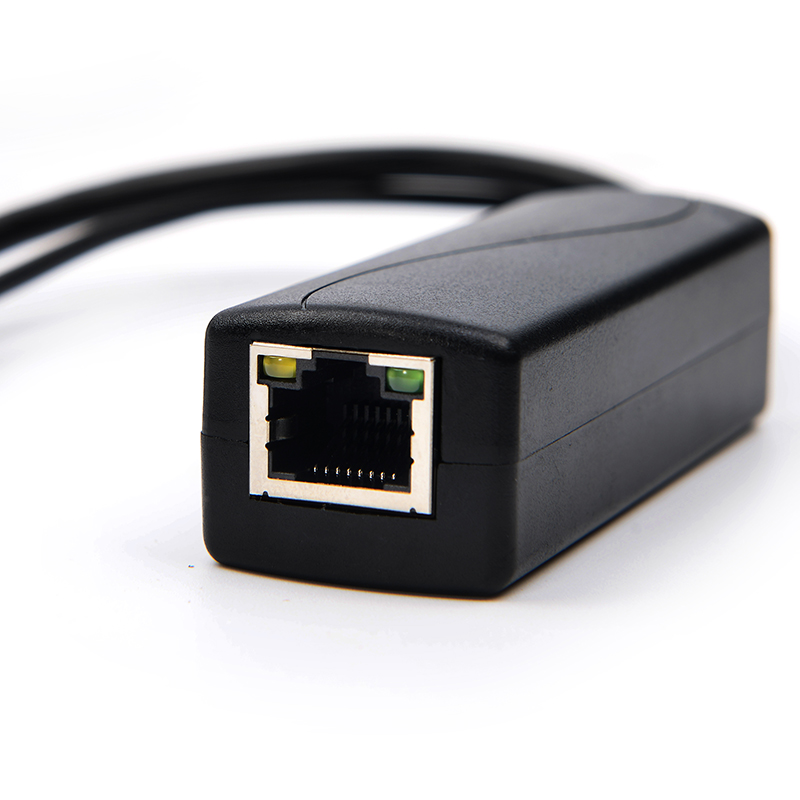

Zde rozdělovač hraje povinnou roli. Standardní rozbočovač fyzicky a elektricky odděluje kombinovanou ethernetovou linku. Vezme příchozí PoE kabel a rozdělí signály. Směruje data bezpečně do standardního kabelu RJ45. Současně směruje energii přes interní transformátor, který vydává regulovaný proud do stejnosměrného konektoru nebo portu typu C.
Nemůžete jednoduše spojovat ethernetové vodiče, abyste získali napájení. Standardní spínače fungují inteligentně. Vyžadují specifický protokol handshake, než vůbec uvolní 48V do linky. Přepínač zkontroluje platný 25k ohmový odpor z koncového bodu. Pokud koncový bod tento podpis postrádá, přepínač přímo odmítne odeslat napájení. Aktivní rozdělovače toto handshake bezpečně zfalšují. Předloží správný podpis přepínači, vyjmou napájení a odstoupí. Toto aktivní vyjednávání vám umožňuje napájet nesíťová elektrická zařízení, jako je LED osvětlení dvora, přímo z vašeho IT přepínače.
Volba správného napěťového výstupu tvoří základ stability sítě. Výstupní napětí rozbočovače musíte přesně přizpůsobit vstupnímu požadavku koncového bodu. Jakákoli odchylka zde zaručuje selhání. Trh se široce dělí na kategorie 5V a 12V.
Nízkonapěťová elektronika silně spoléhá na 5V ekosystém. Oddaný 5V PoE Splitter dokonale slouží těmto mikropočítačovým prostředím.
Cílové koncové body: clustery Raspberry Pi, iPady sloužící jako kiosky, senzory prostředí IoT a starší Dropcams.
Trendy rozhraní: USB Type-C rychle dominuje v tomto sektoru. Nahrazuje starší micro-USB kabely a holé jacky. Typ-C poskytuje bezpečnější mechanické uchycení a podporuje stropy s vyšší proudovou zátěží.
Bezpečnostní perimetry a audiovizuální instalace se opírají výhradně o 12V architektury. Nasadíte a 12V PoE splitter pro těžší samostatná zařízení.
Cílové koncové body: Starší IP kamery, motorizované PTZ modely, přístupové ovládací panely a nezávislé AV transceivery.
Trendy rozhraní: Standardní 5,5 x 2,1 mm DC válcový konektor zde zůstává absolutním průmyslovým standardem. Typ-C najdete ve starším 12V bezpečnostním hardwaru jen zřídka.
Mnoho techniků zásadně špatně chápe proud. Obávají se, že vysokonapěťový rozdělovač vtlačí příliš mnoho proudu do malého zařízení. Musíme si ujasnit toto elektrické pravidlo: zátěž určuje tah. Napětí tlačí, ale zařízení odebírá proud.
Použití 12V 2A (24W) rozbočovače pro napájení 12V 0,5A (6W) kamery je zcela bezpečné. Kamera 'natáhne' pouze 0,5A, kterou potřebuje k provozu. Štípačka má prostě vyšší kapacitu. Nedostatečný proud způsobuje okamžité problémy. Pokud použijete 1A rozbočovač pro 2A zařízení, bude koncový bod trpět smyčkami restartu. Bude neustále hladovět po moci. Naopak přílišná specifikace štípačky zaručuje tepelnou stabilitu. Vnitřní součásti předimenzovaného splitteru běží mnohem chladněji, protože fungují hluboko pod svou maximální prahovou hodnotou.
Typ splitteru |
Typické konektory |
Společné koncové body |
Průměrný příkon |
|---|---|---|---|
5V |
Typ-C, Micro-USB |
Raspberry Pi, tablety, senzory |
10W - 15W |
12V |
5,5 x 2,1 mm DC hlaveň |
IP kamery, kontrola přístupu |
12W - 24W |
Ne všechny rozbočovače nabízejí stejnou ochranu. Ve vnitřní architektuře najdete drastické rozdíly. Pochopení těchto architektur zabraňuje katastrofálnímu poškození sítě.
Během fáze nákupu musíte rozlišovat mezi aktivními a pasivními modely.
Pasivní rozdělovače: Tyto jednotky pouze rozdělují fyzické vodiče. Poskytují nulovou regulaci snížení a neprovádějí žádný protokolový handshake. Předpokládají, že zdroj již dodává přesně požadované napětí. Zapojení pasivního rozbočovače do 48V aktivního spínače vytváří vysoké riziko okamžitého smažení 12V zařízení. Měli byste je používat pouze v uzavřených, proprietárních 12V/24V injektorových sestavách.
Aktivní rozbočovače: Tyto jednotky obsahují vyhrazené integrované obvody (IC) pro regulaci napětí. Aktivně vyjednávají IEEE 802.3af/at handshake. Vyhodnocují příchozí napětí, snižují ho na cílovou úroveň a sledují limity proudu. Aktivní rozdělovače zůstávají povinné pro jakékoli profesionální podnikové nasazení.
Elektrická izolace definuje bezpečnostní hranici mezi koncovým zařízením a hlavní sítí. Neizolované štípačky představují obrovskou zátěž. Pokud únik vody zkratuje venkovní kameru, neizolovaný splitter nenabízí žádnou překážku. Výsledná elektrická porucha může poslat masivní přepětí zpět do měděného drátu. Toto přepětí snadno zničí drahé zařízení Power Sourcing (PSE) ve vaší serverové místnosti.
Hodnoty izolace musíte pečlivě zkontrolovat ve specifikačním listu. Hledejte minimální hodnotu izolace ≥1500 VRMS. Produkty splňující standardy UL 60950 nebo IEC 62368 přirozeně zahrnují tuto základní ochranu. Tato fyzická bariéra zastaví zpětnovazební smyčky v jejich stopách.
Dodávka energie musí zůstat plynulá. Vysoce kvalitní uspořádání desek plošných spojů udržuje zvlnění napětí pevně pod kontrolou, ideálně pod 100 mVpp (milivolty peak-to-peak). Špatné ovládání zvlnění způsobuje zmatek na citlivé elektronice. U starších analogově-IP kamerových zdrojů způsobuje nadměrný šum vážné vizuální artefakty. Přes video stream uvidíte rolující čáry nebo statický náboj. Ve vestavěných počítačových systémech, jako je Raspberry Pi, způsobuje vysoké zvlnění tiché poškození dat nebo náhodnou paniku jádra. Čistý výkon zabraňuje nevyzpytatelnému chování.
Inženýři často při navrhování hardwaru koncových bodů příliš specifikují šířku pásma. Mnozí předpokládají, že gigabitová rychlost je všeobecně nezbytná. Ve skutečnosti standard Megabit POE Splitter poskytuje přesný výkonový profil požadovaný pro většinu starších aplikací a nabízí významné úspory hardwaru.
Strop 100 Mb/s zvládne naprostou většinu okrajových zařízení bezchybně. Zvažte následující praktická nasazení:
Starší IP bezpečnostní kamery: Standardní 1080p video kanály zřídka přesahují 4 až 6 Mbps. Dokonce i skromné toky 4K intenzivně využívají kompresi H.265, pohodlně dosahující maxima kolem 15 Mb/s. Spojení 100 Mb/s to bez námahy zvládne.
Terminály řízení přístupu: Čtečky karet a ovladače dveří přenášejí jednoduché hexadecimální řetězce. Jejich stopa šířky pásma je prakticky neviditelná.
VoIP telefony: Hlasové hovory s vysokým rozlišením spotřebují méně než 100 kb/s. Megabitové rozdělovače dokonale zpracovávají VoIP pakety.
Senzory a LED osvětlení: Mnoho senzorů IoT pravidelně pingne na drobná textová data. LED osvětlení beztak datovou linku zcela ignoruje.
Hlavní věc s sebou zůstává jednoduchá. Megabitové modely drasticky snižují počáteční náklady na hardware. Často stojí o 30 až 40 % méně než gigabitové varianty. Jejich využití tam, kde je zbytečná šířka pásma, optimalizuje celkový rozpočet projektu.
Některá moderní okrajová zařízení budou trpět úzkým hrdlem 100 Mb/s. Nezbytně potřebujete gigabitové modely pro koncové body videostěny, které stahují nekomprimované AV streamy. Přístupové body Wi-Fi (WAP) také vyžadují gigabitovou propustnost, aby mohly hladce obsluhovat více klientů. A konečně, pokud nasadíte clustery Raspberry Pi pro intenzivní seškrabování dat nebo místní hostování souborů, jejich omezení na megabitové rychlosti vážně omezí jejich provozní kapacitu.
Nesprávné provedení instalace může zničit vaše nové rozbočovače. Správný postup zaručuje dlouhou životnost a bezpečnost hardwaru. Při práci s elektrickým vedením pod napětím musíte dodržovat přísné pokyny.
Dodržujte přesně tuto očíslovanou sekvenci, abyste zabránili náhodným náběhovým proudům:
Vypněte PSE: Odpojte port na přepínači nebo vypněte napájení prostřednictvím konzoly pro správu.
Připojte příchozí PoE linku: Zapojte dlouhý síťový kabel do vstupního portu splitteru.
Připojte datový výstup RJ45: Připojte krátký síťový kabel od rozbočovače ke koncovému zařízení.
Připojte DC výstup: Bezpečně zapojte válcový konektor nebo kabel typu C do koncového bodu.
Zapněte PSE: Znovu povolte port přepínače.
Nikdy nepřipojujte DC výstup jako poslední, pokud je systém pod napětím. Vytvoření surového stejnosměrného spojení při aktivní zátěži může způsobit masivní zapínací proud. Tento náhlý skok často poškodí interní IC regulátoru napětí uvnitř rozbočovače.
Standardní fyzika Ethernetu diktuje pevný limit 100 metrů pro přenos dat a energie. Za touto vzdáleností přirozený odpor mědi způsobuje prudký pokles napětí. Rozbočovač nemůže magicky opravit pokles napětí, ke kterému dochází proti proudu. Pokud rozbočovač dosáhne pouze 35 V místo 48 V, může se stát, že interní regulátor nedokáže vyjednat handshake. Musíte spárovat rozbočovače s vyhrazenými PoE Extendery nebo opakovači pro nasazení zabezpečení na dlouhé vzdálenosti. Umístěte extender doprostřed rozpětí, abyste zesílili signál dříve, než dosáhne konečného rozbočovače.
Faktory prostředí ničí elektroniku rychleji než elektrické závady. Pro umístění venkovních kamer používejte odolné, vodotěsné propojovací krabice s krytím IP67. Štípače zřídka přežijí přímé vystavení vlhkosti. Kromě toho kabely pečlivě označte. Jasně označte příchozí PoE linku versus odchozí datovou linku. Technici je často zaměňují během budoucích období údržby. Jasné označení zabraňuje tomu, aby někdo nechtěně zasunul živý 48V kabel přímo do citlivého 12V portu kamery roky po počáteční instalaci.
Vyhodnocení a nasazení správného mostu pro vaše starší zařízení zajišťuje dlouhodobou spolehlivost sítě. Špatná volba vede k vypálení kamer, poškozených dat nebo poškozených přepínačů jádra. Dodržování přísných elektrických a architektonických pravidel chrání vaši infrastrukturu bez námahy.
Přesně přizpůsobte výstup: Vždy srovnejte napětí rozbočovače (5V nebo 12V) přesně s požadavky vašeho koncového bodu, abyste předešli okamžitému poškození hardwaru.
Respektujte ampérový strop: Zaručte, že jmenovitý proud rozbočovače překročí maximální požadavky vašeho zařízení alespoň o 20 %, aby byla zajištěna tepelná stabilita.
Ověřte aktivní izolaci: Nikdy nenasazujte splitter bez aktivního PCBA a minimálního izolačního hodnocení ≥1500 VRMS.
Audit před upgradem: Před nákupem hardwaru pro příští upgrade sítě fyzicky zkontrolujte všechny starší koncové body na napěťové štítky a maximální jmenovitý výkon.
A: Injektor kombinuje data a napájení u zdroje (strana přepínače). Rozdělovač je odděluje v cíli (strana koncového bodu).
A: Ano. U zařízení, která nejsou zapojena do sítě (jako jsou 12V LED světla na zahradě), aktivní rozbočovač vyjedná napájení z přepínače a sníží jej na 12V, což vám umožní bezpečně vypnout nebo ignorovat datový výstup RJ45.
Odpověď: Obvykle se jedná o zúžení proudu nebo extrémní pokles napětí kabelu. Ujistěte se, že je rozdělovač dimenzován na alespoň 2,4 A (Typ-C) a že používáte měděný drát Cat5e/Cat6 s pevným jádrem, nikoli drát CCA (Aluminium Clad-Copper).
