PoE Enjektörü Nasıl Güç Kazanır?

Doğrudan güç kaynağı olmayan cihazların nasıl çalışır durumda kaldığını hiç merak ettiniz mi? Ağ oluşturmada oyunun kurallarını değiştiren PoE enjektörüne girin. Bu cihaz, özellikle ulaşılması zor alanlarda düşük güçlü cihazlara güç dağıtımını kolaylaştırır.

Bu makalede PoE enjektörünün ne olduğunu, amacını ve modern ağ iletişimi için neden gerekli olduğunu inceleyeceğiz. Maliyet etkinliği ve kurulum kolaylığı dahil olmak üzere sunduğu faydaları öğreneceksiniz.



Ethernet Üzerinden Güç'ü (PoE) Anlamak

Ethernet Üzerinden Güç (PoE) nedir?

Power Over Ethernet (PoE), standart Ethernet kabloları aracılığıyla elektrik gücünün verilerle birlikte iletilmesine olanak tanıyan bir teknolojidir. Bu yenilikçi çözüm, ayrı güç kablolarına olan ihtiyacı ortadan kaldırarak kurulumu daha basit ve daha uygun maliyetli hale getirir. PoE kullanılarak cihazlar tek bir kablo üzerinden hem güç hem de veri alabilir, bu da çeşitli ortamlarda kurulumu kolaylaştırır.

PoE Teknolojisi Nasıl Çalışır?

PoE teknolojisi mevcut ağ altyapısını kullanarak çalışır. Veriler diğerlerinden geçerken, Ethernet kablosundaki belirli pinler aracılığıyla güç gönderir. Verilen tipik voltaj, birçok düşük güçlü cihaz için yeterli olan 48V DC civarındadır.

Farklı PoE standartlarına hızlı bir genel bakış:

Standart	Güç Çıkışı	Veri Hızı	Ortak Kullanımlar
IEEE 802.3af	15,4W	10/100 Mb/sn	IP kameralar, VoIP telefonlar
IEEE 802.3at	30W	10/100/1000 Mb/sn	Kablosuz erişim noktaları, PTZ kameralar
IEEE 802.3bt	60W-100W	10/100/1000 Mb/sn	Yüksek güçlü cihazlar, gelişmiş aydınlatma

PoE Teknolojisinin Uygulamaları

PoE teknolojisi, özellikle ayrı güç kaynaklarının kurulumunun pratik olmadığı çeşitli uygulamalarda yaygın olarak kullanılmaktadır.

Bu alandaki dikkate değer üreticilerden biri SDAPO Communication Co., Ltd.'dir. PoE enjektörleri ve ilgili ürünlerde uzmanlaşarak cihazlara verimli bir şekilde güç sağlamak için güvenilir çözümler sunarlar. Enjektörleri çeşitli standartları karşılayacak şekilde tasarlanmış olup, geniş bir ekipman yelpazesiyle uyumluluk sağlar.

İşletmeler PoE teknolojisinden yararlanarak kurulum maliyetlerini ve karmaşıklığı azaltırken ağ oluşturma yeteneklerini geliştirebilirler. Bu, PoE enjektörlerini modern teknoloji altyapılarında değerli bir varlık haline getirir.



PoE Enjektörü Nasıl Çalışır?

PoE Enjektörünün Temel Çalışması

PoE enjektörü, cihazların Ethernet kabloları üzerinden çalıştırılmasında kritik bir rol oynar. Verileri ve elektrik gücünü tek bir kabloda birleştirerek IP kameralar ve VoIP telefonları gibi cihazların ayrı güç kaynakları olmadan çalışmasına olanak tanır. Güç enjeksiyonu işlemi şu şekilde çalışır:

1. Güce Bağlama: Enjektör standart bir AC elektrik prizine takılır ve gerekli elektriği alır.

2. Veri Girişi: Bir Ethernet kablosu, ağ anahtarı gibi veri kaynağını enjektörün Veri Giriş portuna bağlar.

3. Güç Enjeksiyonu: Enjektör, gelen veri sinyalini elektrik gücüyle birleştirir ve bu karışımı Ethernet kablosu aracılığıyla güç sağlanan cihaza gönderir.

Süreç etkilidir ve cihazların hem verileri hem de gücü sorunsuz bir şekilde almasını sağlar.

Ethernet Kablolarında Veri ve Gücün Rolü

Bir Ethernet kablosunda, güç aktarımı için belirli pinler belirlenmişken diğerleri veri taşır. Bu ayırma, paraziti en aza indirerek güvenilir iletişim sağlar.

Örneğin, pasif PoE modellerinde güç tipik olarak 4, 5, 7 ve 8 numaralı pinlerden akarken veriler 1, 2, 3 ve 6 numaralı pinlerden geçer. Bu düzenleme, cihazların veri bütünlüğünden ödün vermeden etkili bir şekilde çalışmasına olanak tanır.

PoE Enjektörünün Bileşenleri

PoE enjektörünün bileşenlerini anlamak, çalışmasını netleştirmeye yardımcı olur. İşte önemli parçalar:

● Transformatör: Bu bileşen, elektrik prizindeki AC voltajını, güç sağlanan cihaz için uygun bir DC voltajına dönüştürür. Çıkış voltajının genellikle 48V DC civarındaki gereksinimlerle eşleşmesini sağlar.

● Doğrultucu: Doğrultucu, AC gücünün DC güce dönüştürülmesinde çok önemli bir rol oynar. Bu dönüşüm PoE cihazlarının düzgün çalışması için gereklidir.

Bağlantı Noktalarına Genel Bakış

PoE enjektöründe birkaç önemli bağlantı noktası bulunur:

Bağlantı Noktası Adı	İşlev
Veri Girişi	Ağ anahtarına veya yönlendiriciye bağlanarak veri alır.
PoE/Veri Çıkışı	Güç sağlanan cihaza birleşik güç ve veri sağlar.

Kullanıcılar, bu bileşenleri ve işlevlerini anlayarak PoE enjektörlerinin ağ cihazlarının kurulumunu nasıl kolaylaştırdığını anlayabilirler. SDAPO Communication Co., Ltd. gibi şirketler, çeşitli cihazlar ve standartlarla uyumluluk sağlayan güvenilir PoE enjektörleri üretmektedir. Ürünleri verimlilik için tasarlandı ve bu da onları sektörde popüler bir seçim haline getiriyor.



PoE Enjektörü Nasıl Güç Kazanır?

PoE Enjektörleri için Güç Kaynağı

PoE enjektörü öncelikle standart AC çıkışlarından güç çeker. Bu enjektörler, 100 ila 240 VAC voltaj aralığında çalışacak şekilde tasarlanmıştır ve bu da onları küresel güç standartlarıyla uyumlu hale getirir. Bu çok yönlülük, kullanıcıların PoE teknolojisini güç kaynağı sorunları konusunda endişelenmeden çeşitli konumlara dağıtmalarına olanak tanır.

Bazı durumlarda, SDAPO Communication Co., Ltd.'nin PSE24-30TG'si gibi DC destekli modellerle karşılaşabilirsiniz. Bu modeller, özellikle AC gücünün hazır olmadığı ortamlarda kullanışlıdır ve farklı kurulum senaryoları için esneklik sağlar.

Güç Dönüşüm Süreci

Enjektöre güç geldiğinde AC'yi DC'ye dönüştürmesi gerekir. Bu dönüşüm, IP kameralar veya VoIP telefonlar gibi cihazlara güç sağlamak için çok önemlidir. Tipik çıkış voltajı, çoğu düşük güçlü cihaz için ideal olan 48V DC civarındadır.

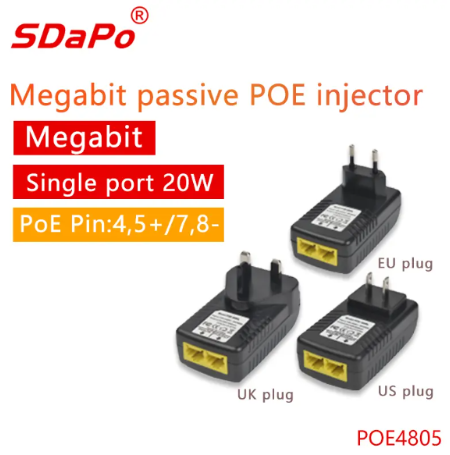

Çıkışın sabit kalmasını sağlamak için bu süreçte voltaj regülasyonu önemlidir. Örneğin, SDAPO POE4805 modeli tam yükte etkileyici bir %90 verimlilik elde eder; bu, enerji israfını en aza indirirken etkili bir şekilde güç sağladığı anlamına gelir. Bu verimlilik, uzun vadeli operasyonlarda hem performans hem de maliyet tasarrufu açısından hayati öneme sahiptir.

Güç Dağıtım Mekanizması

PoE enjektöründeki güç dağıtım mekanizması, gücü Ethernet kablosu üzerinden iletmek için özel pin atamalarını içerir. Pasif PoE modellerinde, güç genellikle pozitif voltaj için Pim 4 ve 5'ten akarken, Pim 7 ve 8 negatif voltajı yönetir.

Pin Ataması	İşlev
Pimler 4, 5	Pozitif güç (+)
Pimler 7, 8	Negatif güç (-)

Buna karşılık, PSE30WG-B gibi aktif PoE enjektörleri, uyumluluk sağlamak için elektrikli cihazlarla iletişim kurabilir. Bu iletişim, güç seviyelerini cihazın ihtiyaçlarına göre dinamik olarak ayarlamalarına olanak tanır. Öte yandan, POE4805 gibi pasif modeller, cihazın gereksinimlerine bakılmaksızın sabit miktarda güç sağlar, bu da onları daha basit ancak daha az uyarlanabilir hale getirir.

Bu bileşenleri ve süreçleri anlamak, PoE enjektörlerinin çeşitli ağ ortamlarında nasıl etkili bir şekilde çalıştığını açıklığa kavuşturmaya yardımcı olur. Kullanıcılar, SDAPO gibi üreticilerin ürünlerinden yararlanarak, cihazlarına verimli bir şekilde güç sağlamak için güvenilir çözümlere sahip olduklarından emin olabilirler.



PoE Enjektörlerinin Güvenlik Özellikleri

Tespit Mekanizmaları

PoE enjektörleri, çeşitli cihazlarla uyumluluğu sağlamak için gelişmiş algılama mekanizmalarıyla donatılmıştır. Bu enjektörler, güç alan cihazları IEEE standartlarına göre tanımlar ve bu da, bir cihazın güvenli bir şekilde güç alıp alamayacağını belirlemelerine yardımcı olur. Bu tanınma çok önemlidir; hem enjektörün hem de bağlı cihazın zarar görmesini önler.

PoE enjektörü açıldığında Ethernet kablosu üzerinden küçük bir voltaj sinyali gönderir. Bağlı cihaz uygun şekilde yanıt verirse enjektör güç sağlayabileceğini bilir. Bu işlem, cihazları kaldıramayacakları gücü almaktan koruyarak güvenli ve güvenilir bir çalışma sağlar.

Koruma Mekanizmaları

PoE enjektörleri, algılamaya ek olarak hem ekipmanı hem de kullanıcıları korumak için çeşitli koruma mekanizmaları içerir. İşte bazı temel özellikler:

● Aşırı Akım Koruması: Bu özellik, aşırı ısınmaya veya hasara neden olabilecek aşırı akımın cihaza akmasını önler.

● Aşırı Güç Koruması: Güvenli çalışma koşullarını koruyarak enjektörün cihazın kaldırabileceğinden daha fazla güç sağlamamasını sağlar.

● Kısa Devre Koruması: Kısa devre durumunda bu mekanizma elektriği anında keserek olası tehlikeleri önler.

SDAPO'nun PSE30 ve PSE801'i gibi birçok model aynı zamanda aşırı gerilim koruması ve aşırı ısınma koruması gibi ek güvenlik özellikleri de içerir. Bu geliştirmeler ekstra bir güvenlik katmanı sağlayarak enjektörün zorlu koşullarda bile güvenilir şekilde çalışmasını sağlar.

Koruma Tipi	Tanım
Aşırı akım	Aşırı akım akışını önler
Aşırı güç	Güç kaynağını güvenli seviyelere sınırlar
Kısa Devre	Kısa devre durumunda elektriği keser
Aşırı Gerilim Koruması	Voltaj yükselmelerine karşı koruma sağlar
Aşırı Isınma Koruması	Aşırı ısınırsa enjektörü kapatır

PoE enjektörleri, bu güvenlik özelliklerini bir araya getirerek yalnızca ağ kurulumlarının güvenilirliğini artırmakla kalmaz, aynı zamanda bağlı cihazların ömrünü de uzatır. Güvenliğe bu odaklanma, güçlü ağ çözümleri uygulamak isteyen işletmeler için çok önemlidir.



PoE Enjektörlerini Kullanmanın Yararları

Kurulumu Basitleştirme

PoE enjektörü kullanmanın göze çarpan faydalarından biri kurulum işlemlerinin basitleştirilmesidir. PoE enjektörleri, güç ve veri aktarımını tek bir Ethernet kablosunda birleştirerek kablo karmaşasını önemli ölçüde azaltır. Bu, özellikle alanın sınırlı olduğu veya birden fazla cihazın bağlanması gereken ortamlarda avantajlıdır.

Örneğin, depolar veya dış ortamlar gibi zorlu ortamlarda, ayrı güç hatlarının çalıştırılması zahmetli ve maliyetli olabilir. PoE enjektörleri daha temiz bir kuruluma olanak tanıyarak IP kameralar veya VoIP telefonları gibi cihazların ek kablolama zahmetine girmeden kurulumunu kolaylaştırır.

Esneklik ve Ölçeklenebilirlik

PoE enjektörleri, çeşitli ortamlara ve cihaz gereksinimlerine uyum sağlayarak olağanüstü esneklik ve ölçeklenebilirlik sunar. Cihazları ister bir ofiste, ister bir perakende satış alanında veya bir endüstriyel tesiste dağıtıyor olun, PoE enjektörleri farklı güç ihtiyaçlarını karşılayabilir.

SDAPO Communication Co., Ltd., çeşitli uygulamalar için tasarlanmış bir dizi PoE enjektörü sağlar. Ürünleri, temel IP kameralardan daha zorlu cihazlara kadar her şeye güç sağlayabilir ve kullanıcıların mevcut altyapıyı elden geçirmeden ağlarını gerektiği gibi ölçekleyebilmelerini sağlar.

Maliyet Verimliliği

PoE enjektörlerini geleneksel güç çözümleriyle karşılaştırırken maliyet etkinliği açıkça ortaya çıkıyor. Geleneksel kurulumlar genellikle hem zaman alıcı hem de pahalı olabilen kapsamlı elektrik işleri gerektirir. Buna karşılık, PoE enjektörleri süreci düzene sokarak uzun vadede önemli tasarruflara yol açar.

Maliyet Karşılaştırması	Geleneksel Güç Çözümleri	PoE Enjektörleri
Kurulum Maliyeti	Kablolama nedeniyle daha yüksek	Daha alçak, daha az kablolama
Bakım Maliyeti	Elektrik kontrolleri devam ediyor	Minimum bakım
Ekipman Maliyeti	Ek güç kaynakları	Daha az bileşene ihtiyaç var

PoE enjektörleri, kurulum ve bakım maliyetlerini azaltarak yalnızca paradan tasarruf etmekle kalmaz, aynı zamanda ağ sistemlerinin genel verimliliğini de artırır. Bu onları, giderleri etkili bir şekilde yönetirken operasyonlarını optimize etmek isteyen işletmeler için cazip bir seçenek haline getiriyor.



SSS

S: Hangi cihazlar PoE enjektörüyle çalıştırılabilir?

C: PoE enjektörleri, IP kameralar, VoIP telefonlar ve kablosuz erişim noktaları da dahil olmak üzere çeşitli cihazlara güç sağlayabilir.

S: İhtiyaçlarınız için doğru PoE enjektörünü nasıl seçersiniz?

C: Güç gereksinimlerine, cihaz uyumluluğuna ve desteklenen spesifik IEEE standardına göre bir PoE enjektörü seçin.

S: PoE enjektörleri PoE olmayan cihazlarla kullanılabilir mi?

C: Evet, SDAPO PoE ayırıcıların kullanılması PoE olmayan cihazların bağlanıp güç almasına olanak tanır.

S: PoE enjektörlerini kullanmanın sınırlamaları nelerdir?

C: Sınırlamalar, etkili çalışma için genellikle 100 metreye kadar olan güç çıkışı kısıtlamalarını ve mesafe kısıtlamalarını içerir.

S: Ne tür PoE enjektörleri mevcut?

C: Aktif ve pasif PoE enjektörleri vardır. Aktif enjektörler güç dağıtımını müzakere ederken pasif enjektörler farklı cihaz ihtiyaçlarına uygun sabit bir çıkış sağlar.



Çözüm

PoE enjektörü, gücü standart AC çıkışlarından alır ve bunu ağ cihazları için dönüştürür. Bu işlem kurulumu basitleştirir ve kablo karmaşasını azaltır.

PoE teknolojisi, modern ağ iletişimi için hayati öneme sahiptir ve verimli güç ve veri iletimi sağlar.

Ağ çözümlerinizi geliştirmek için özellikle SDAPO gibi güvenilir üreticilerin PoE enjektörlerini kullanmayı düşünün.
