최신 IT, AV 및 스마트 공간 배포에서는 점점 더 USB-C 장치에 의존하고 있습니다. 태블릿, 얇고 가벼운 노트북, 스트리밍 장비가 이러한 빠르게 변화하는 환경을 지배하고 있습니다. 그러나 장거리에 걸쳐 동시에 고속 데이터와 지속적인 전력을 제공하는 것은 여전히 중요한 병목 현상으로 남아 있습니다. 기존 Wi-Fi는 업무상 중요한 애플리케이션에 지연 시간을 초래하는 경우가 많습니다. 게다가 표준 AC 어댑터에 의존하면 장치를 배치할 수 있는 위치가 심각하게 제한됩니다. 결국 근처 벽면 콘센트에 어색하게 묶여 있게 됩니다.

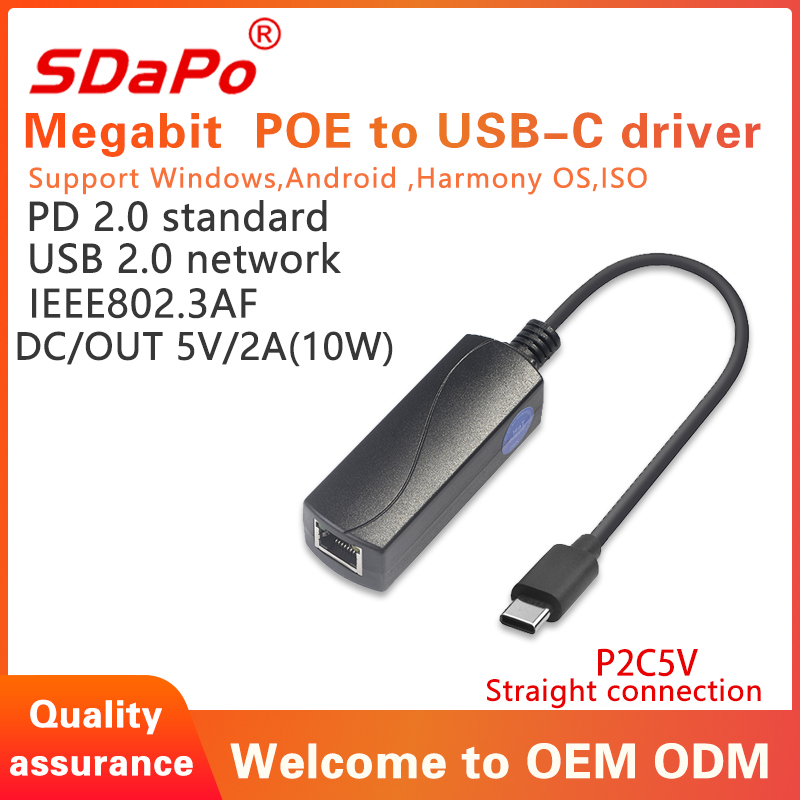

시장은 더욱 스마트하고 통합된 접근 방식을 요구합니다. 우리는 POE 드라이버 . 이 연결 문제에 대한 최종 상용 솔루션인 단일 이더넷 케이블을 통해 최대 100미터(328피트)의 결합된 전력 및 데이터를 효과적으로 전달합니다. 이 가이드에서는 이러한 어댑터의 작동 방식, 실제 전력 생산량을 평가하는 방법, 안정적이고 중단 없는 네트워크를 보장하기 위해 일반적인 배포 문제를 피하는 방법을 알아봅니다.
단일 POE 드라이버는 표준 IEEE 802.3af/at/bt PoE를 USB-C PD(Power Delivery) 및 기가비트 이더넷으로 변환할 수 있습니다.
상용 등급 어댑터는 예산 모델에서 흔히 발생하는 PoE 스위치 재부팅 중 네트워크 중단을 방지합니다.
실제 전력 공급은 회선 손실에 따라 달라질 수 있습니다. 15W 광고 사양은 장치에서 ~12W를 생성할 수 있습니다.
장치 호환성은 OS 수준 이더넷 드라이버에 달려 있습니다(일부 Android/모바일 장치에는 기본 지원이 부족함).
장치 배치는 종종 기술 배포의 성공을 좌우합니다. 표준 USB-C 및 표준 AC 전원 케이블은 도달 범위를 단 몇 미터로 제한합니다. 회의실 외부에 일정을 표시해야 하거나 높은 천장에 카메라를 장착해야 하는 경우 로컬 전원 콘센트가 정확히 필요한 곳에 존재하는 경우는 거의 없습니다. PoE(Power over Ethernet)는 이러한 물리적 한계를 해결합니다. 배치 반경을 최대 100미터(328피트)까지 확장합니다. 복잡한 전기 배선을 라우팅하지 않고도 중앙 집중식 네트워크 스위치에서 직접 엔드포인트에 전원을 공급할 수 있습니다.
무선 네트워크는 고밀도 환경에서도 어려움을 겪습니다. 붐비는 교실, 분주한 병원 건물, 밀집된 사무실 공간은 끊임없이 무선 간섭에 맞서 싸우고 있습니다. Wi-Fi에 의존하는 태블릿이나 노트북은 결국 패킷을 삭제하게 됩니다. 유선 연결은 미션 크리티컬 작업에 필요한 짧은 대기 시간의 데이터를 보장합니다. NDI 비디오 스트림을 활용하는 라이브 방송 워크플로우에는 완벽한 데이터 패킷이 필요합니다. 원격 네트워크 문제 해결을 수행하는 IT 전문가 역시 절대적인 안정성에 의존합니다. 물리적 케이블은 무선 채널의 예측 불가능성을 제거합니다.
안전과 규정 준수는 통합 케이블링에 대한 또 다른 강력한 주장을 제시합니다. 공공 장소나 교육 시설에 배치된 최종 사용자 장치에는 엄격한 안전 규정이 적용됩니다. 저전압 PoE를 활용하면 사용자 근처에 110V 또는 220V AC 콘센트가 필요하지 않습니다. 많은 고품질 어댑터에는 1500V 절연 회로 보호 기능이 있습니다. 이 설계는 예상치 못한 전기 서지로부터 최종 장치를 보호합니다. 서버룸 내부의 위험한 고전압을 유지하면서 안전한 저전압 전력을 사용자의 손에 직접 전달합니다.

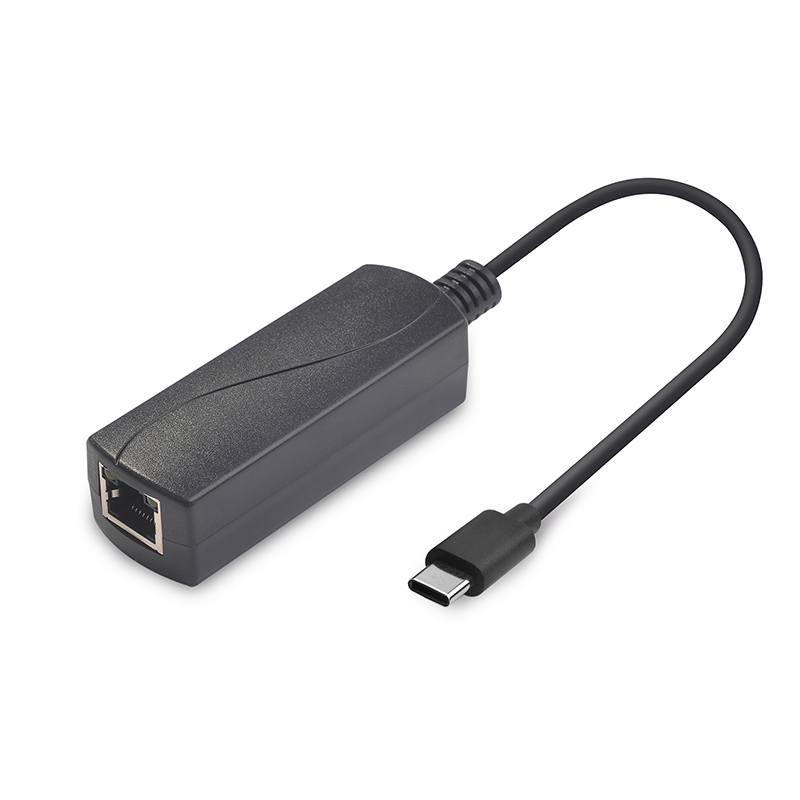

방법 이해하기 PoE-USB-C 어댑터는 완전히 다른 두 가지 기술 표준을 연결하는 것이 올바른 배포에 중요합니다. 네트워크 스위치는 IEEE 802.3 표준을 사용하여 전력을 출력합니다. 최신 엔드포인트 장치는 USB-C Power Delivery(PD 3.0)를 통해 전력 협상을 기대합니다. 어댑터는 중앙에 위치합니다. 이더넷 케이블에서 48V ~ 54V 직류 전류를 사용하여 사용 가능한 전압(예: 5V, 9V, 15V 또는 20V)으로 낮추고 엔드포인트 장치와 핸드셰이크하여 필요한 것을 정확하게 제공합니다.
전력 가용성은 세 가지 계층으로 구분됩니다. 스위치 기능을 엔드포인트 요구 사항에 맞춰야 합니다.
IEEE 표준 |
일반 이름 |
최대 스위치 출력 |
장치의 예상 수율 |
이상적인 사용 사례 |
|---|---|---|---|---|
802.3af |
PoE |
15.4W |
~10W ~ 12W |
기본 스마트 디스플레이, 휴대폰, 소형 IoT 센서. |
802.3at |
PoE+ |
30W |
~23W ~ 25W |
사용량이 많은 태블릿, POS 시스템, 기본적이고 얇은 노트북. |
802.3bt |
PoE++ |
60W ~ 90W |
~45W~71W |
고성능 노트북, 산업용 장비, 대형 AV 허브. |
거듭제곱은 방정식의 절반만을 나타냅니다. 데이터 처리량 기능은 모델마다 크게 다릅니다. 많은 보급형 어댑터는 데이터 속도를 10/100Mbps로 제한합니다. 이 속도는 회의실 예약 화면이나 기본 센서 보고를 완벽하게 처리합니다. 그러나 IT 디버깅, NDI 비디오 스트리밍 및 대용량 파일 전송에는 기가비트 이더넷 모델이 필요합니다. 최신 노트북에서 10/100Mbps 어댑터를 사용하면 네트워크 속도가 인위적으로 제한되어 유선 연결의 이점이 완전히 무효화됩니다.
올바른 하드웨어를 선택하면 유지 관리의 악몽과 완벽한 배포가 분리됩니다. 엔지니어는 마케팅 시트 이상의 어댑터를 평가해야 합니다. 대규모 출시 전에 다음 프레임워크를 사용하여 실행 가능성을 평가하세요.
네트워크 스트레스 하에서 안정성 평가: 상용 설정은 불가피한 네트워크 스위치 재부팅을 견뎌야 합니다. 스위치가 다시 시작되면 전원이 일시적으로 떨어집니다. 저예산 소비자 어댑터는 전원이 돌아온 후 데이터 링크를 자동으로 다시 연결하지 못하는 경우가 많습니다. 이 오류가 발생하면 기술자가 직접 다가가 USB-C 케이블을 물리적으로 뽑았다가 다시 연결해야 합니다. 상용 등급 어댑터에는 사람의 개입 없이 원활한 데이터 재연결을 보장하는 전용 마이크로컨트롤러가 있습니다.
실제 전력 수율과 광고된 사양을 계산하십시오. 이론적 최대값을 신뢰하지 마십시오. 케이블 성능 저하 및 DC-DC 변환으로 인해 불가피한 전력 손실이 발생합니다. Cat6 케이블을 100미터 연결하면 저항으로 인해 사용 가능한 전력량이 낮아집니다. 특정 노트북이 과부하 상태에서 충전하는 데 45W가 엄격하게 필요한 경우 최대 45W 등급의 어댑터를 구입하지 마십시오. 당신은 부족할 것입니다. 대신 적절한 오버헤드를 보장하려면 60W(802.3bt) 어댑터를 지정하세요.
인프라 전제 조건 확인: 기존 네트워크 클로짓에 따라 엣지에 배포할 수 있는 항목이 결정됩니다. 고급 802.3bt 어댑터를 구형 802.3af 스위치에 연결하면 마술처럼 60W를 생성하지 않습니다. 시설의 현재 스위치에 고전력 PoE 기능이 부족한 경우 미드스팬을 설치해야 합니다. PoE 인젝터 . 이 독립형 장치는 케이블이 끝점에 도달하기 전에 이더넷 라인에 필요한 전력 예산을 주입합니다.
하드웨어 호환성이 소프트웨어 지원을 보장하는 경우는 거의 없습니다. 이러한 배포에서 가장 일반적인 함정은 OS 드라이버 트랩입니다. 태블릿에 USB-C 포트가 있다고 해서 이더넷 데이터를 인식하는 것은 아닙니다. 일부 소비자용 Android 태블릿에는 제조업체가 운영 체제에서 의도적으로 제거한 기본 이더넷 드라이버가 있습니다. 이러한 제한된 장치 중 하나에 어댑터를 연결하면 완벽하게 충전되지만 데이터 부분은 전혀 쓸모가 없습니다. 대량 주문하기 전에 항상 시스템 수준 드라이버 지원을 확인하십시오.
연결 케이블을 선택하면 상당한 위험이 발생합니다. 많은 배포 실패는 어댑터와 장치 간의 최종 USB-C-USB-C 연결에서 발생합니다. 스마트폰이나 태블릿과 함께 번들로 제공되는 OEM 충전 케이블에는 고속 데이터 전송에 필요한 핀이 부족한 경우가 많습니다. 그들은 순전히 전류를 전달하기 위해 존재합니다. 전원 공급 및 USB 3.0 이상의 데이터 속도 모두에 대해 정격을 충족하는 고성능 케이블을 사용해야 합니다.
마지막으로 배포 환경의 열 관리를 고려하십시오. 60W 이상의 연속 전력을 변환하는 어댑터는 필연적으로 열이 발생합니다. 밀폐된 벽 상자 내부나 디지털 사이니지 스크린 뒤에 어댑터를 설치하는 경우 해당 열을 안전하게 방출해야 합니다. 값싼 플라스틱 대안보다 고급 금속 하우징과 고의적인 열 설계로 제작된 어댑터를 우선시하십시오. 과열된 어댑터는 자체 보호를 위해 전원 출력을 제한하거나 네트워크 연결을 완전히 끊습니다.
이러한 어댑터의 다양성으로 인해 다양한 산업 분야에 걸쳐 수많은 실제 응용 분야가 가능해졌습니다. 실제 시나리오는 즉각적인 가치를 보여줍니다.
회의실 및 스마트 공간 디스플레이: 기업 사무실에서는 회의실 예약 화면 역할을 하기 위해 iPad 또는 Android 태블릿을 유리벽에 직접 장착하는 경우가 많습니다. 유리벽에 표준 AC 전원을 공급하는 것은 물리적으로 불가능한 경우가 많습니다. 천장에서 떨어지는 단일 이더넷 케이블로 지속적인 세류 충전이 가능합니다. 또한 태블릿을 회사 네트워크에 안전하게 보호하여 일정 데이터를 즉시 동기화하고 무단 무선 액세스를 방지합니다.
IT 현장 문제 해결: 네트워크 엔지니어는 비좁은 서버실 내부나 공장 바닥에서 하드웨어를 자주 디버깅합니다. 부피가 큰 노트북 전원 장치를 운반하는 것은 번거롭습니다. 엔지니어에게 고전력 어댑터를 장착하면 활성 스위치 포트에 직접 연결할 수 있습니다. 그들은 전력을 소비하고 동시에 기가비트 데이터 링크를 설정합니다. 이 설정은 NDI 비디오 피드를 조정하거나 사다리에서 새로운 액세스 포인트를 구성할 때 매우 귀중한 것으로 입증되었습니다.
원격 및 실외 모니터링: 연구원과 보안 전문가는 센서, 관찰 카메라 또는 저전력 컴퓨팅 노드를 격리된 영역에 배치하는 경우가 많습니다. 이러한 위치에는 일반적으로 Wi-Fi 범위와 주 전원이 부족합니다. 내구성이 뛰어난 조경 이더넷 배선이나 표준 Cat6 지하를 실행함으로써 중앙 집중식 스위치가 먼 노드에 도달할 수 있습니다. 어댑터는 USB-C 마이크로컴퓨터나 카메라에 안정적인 전원을 공급하여 날씨나 배터리 제한에 관계없이 중단 없이 관찰할 수 있습니다.
통합 전력 및 데이터 전략을 배포하려면 신중한 계획이 필요하지만 이를 통해 얻을 수 있는 운영 안정성은 비교할 수 없을 만큼 뛰어납니다. AC 어댑터를 제거하고 혼잡한 Wi-Fi 네트워크를 우회함으로써 강력하고 예측 가능성이 높은 하드웨어 환경을 구축할 수 있습니다.
거리에 따른 예상 회선 손실을 고려하여 최종 장치의 전력 요구 사항을 현실적으로 평가하십시오.
선택한 태블릿 또는 노트북 OS가 외부 이더넷 드라이버를 적극적으로 지원하는지 확인하십시오.
장치의 정확한 요구에 맞는 올바른 프로토콜 계층(af, at 또는 bt)을 선택하십시오.
현재 네트워크 스위치를 감사하십시오. 누락된 전력 예산을 제공하기 위해 보완적인 미드스팬 인젝터가 필요한지 즉시 결정하십시오.
대량 설치를 시작하기 전에 항상 단일 장치를 확보하여 스위치부터 특정 USB-C 케이블, 엔드포인트 장치까지 전체 하드웨어 체인을 테스트하십시오. 이 간단한 단계를 통해 향후 심각한 호환성 문제를 예방할 수 있습니다.
A: 일반적으로 그렇지 않습니다. 최신 Windows, macOS 및 Linux 운영 체제는 이러한 어댑터에 대한 진정한 플러그 앤 플레이 지원을 제공합니다. 표준 USB 네트워킹 프로토콜을 사용합니다. 그러나 모바일 운영 체제에는 문제가 있습니다. 일부 저가형 Android 태블릿에는 데이터 연결을 인식하는 데 필요한 기본 이더넷 드라이버가 없습니다. 항상 모바일 하드웨어를 미리 테스트하십시오.
A: 예, 하지만 IEEE 802.3bt(PoE++) 표준을 활용하는 어댑터를 선택해야 합니다. 이 장치는 45W~90W를 공급합니다. 낮은 계층의 어댑터를 사용하는 경우 전력 소비가 어댑터의 최대 공급 속도를 초과하기 때문에 과도한 처리 부하로 인해 노트북 배터리가 천천히 소모됩니다.
A: 네트워크 랙에 독립형 미드스팬 인젝터를 추가하면 이 문제를 쉽게 해결할 수 있습니다. 표준 데이터 전용 스위치를 인젝터에 연결하면 인젝터는 필요한 전류를 에지 장치로 보내기 전에 라인에 추가합니다.
A: 이 문제는 일반적으로 두 명의 범인으로 인해 발생합니다. 첫째, 내부 데이터 핀이 없는 기본 충전 케이블을 사용하고 있을 수 있습니다. 고속 데이터 케이블로 교체하세요. 둘째, 태블릿이나 휴대폰 운영 체제가 소프트웨어 수준에서 외부 이더넷 연결을 의도적으로 제한할 수 있습니다.
