| Vcc in uscita: | |
|---|---|
| Quantità: | |
Puoi personalizzare i moduli POE di varie dimensioni, connettori e funzioni.
Il layout è dopo aver ricevuto la quota di ricerca e sviluppo.
Dopo aver ordinato un certo numero di moduli (solitamente 5000 pezzi senza limiti di tempo), il costo di ricerca e sviluppo può essere rimborsato.
Sono necessari 7-10 giorni per produrre campioni. Dopo che il campione è stato qualificato, produzione in lotti.

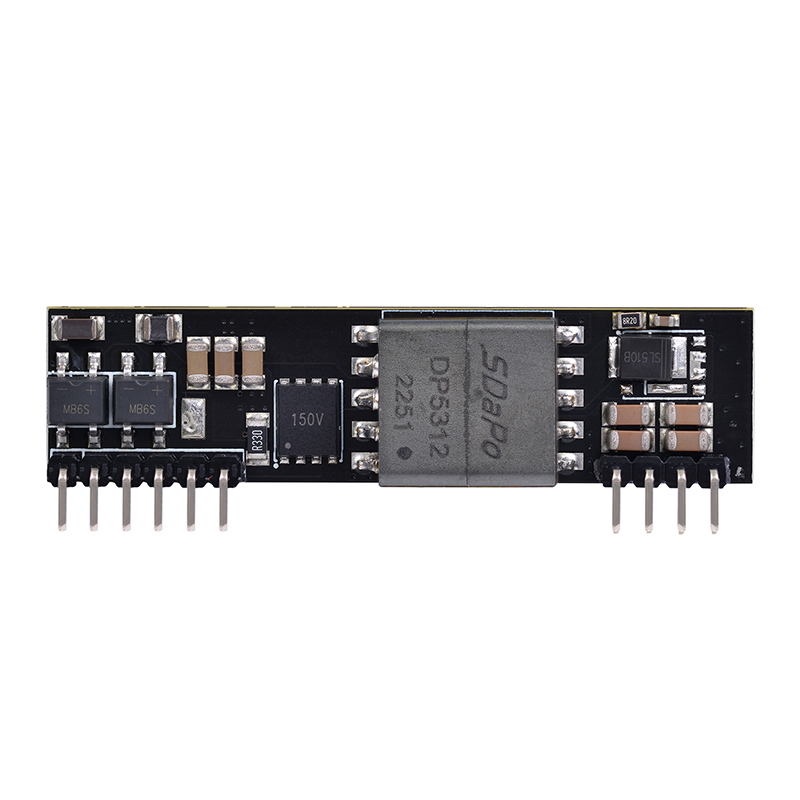

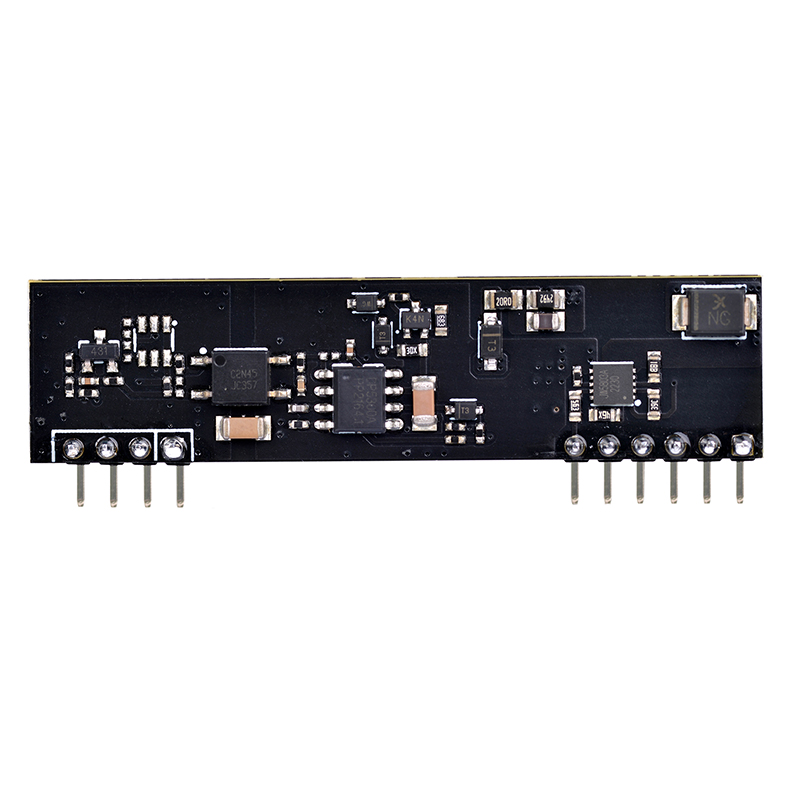

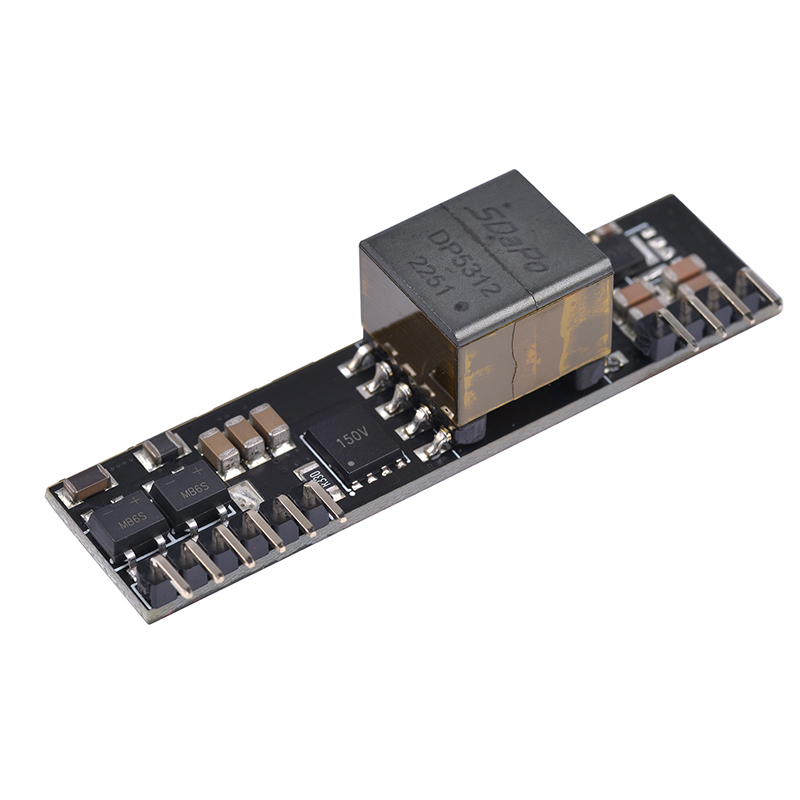

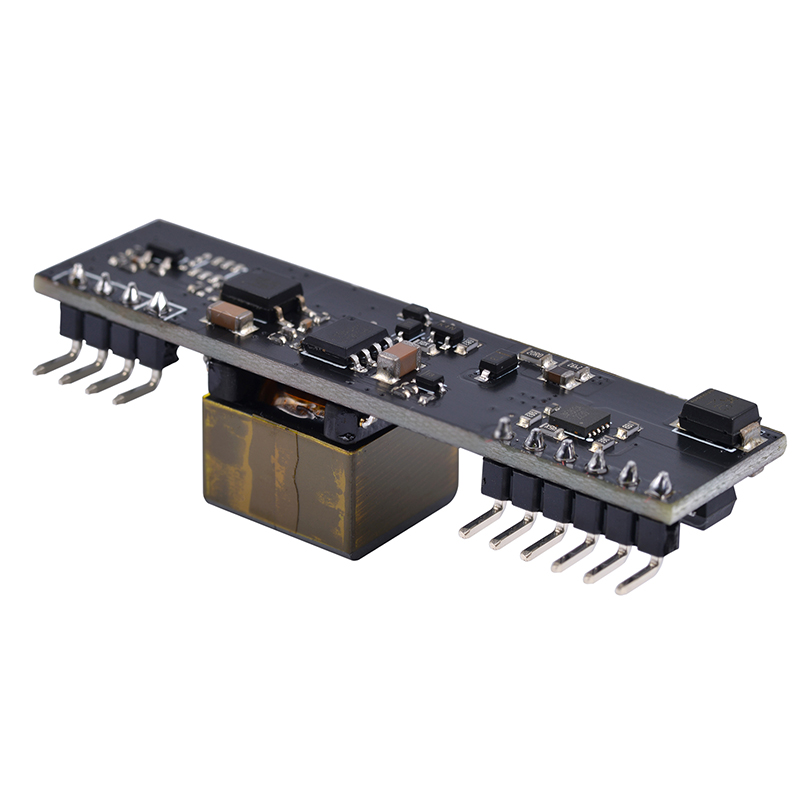

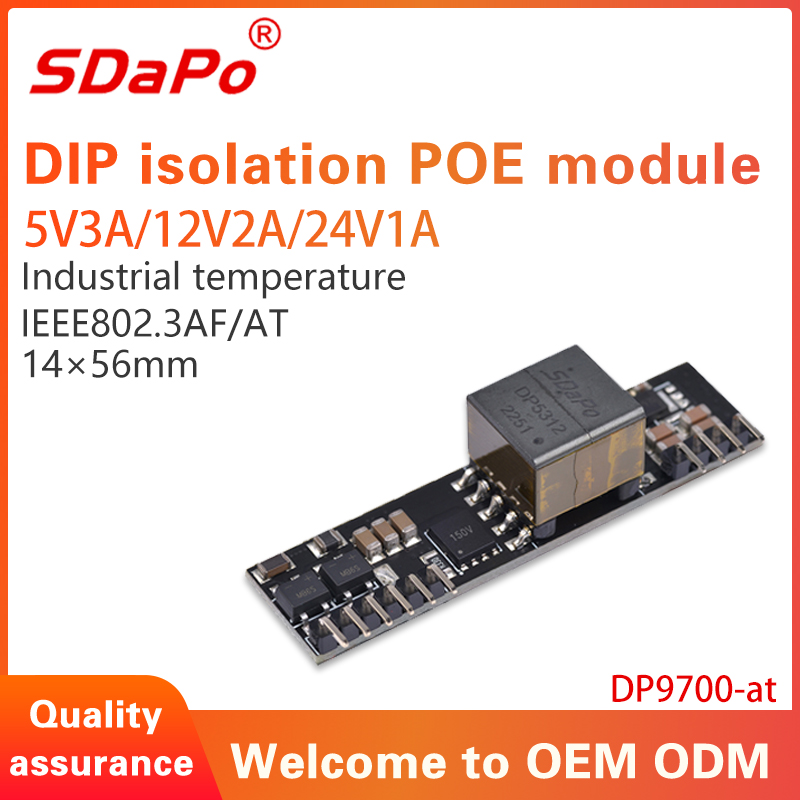

Elenco prodotti
di parte Numero |
nominale di uscita Tensione / Attuale |
massima di uscita Potenza |
nominale di ingresso Tensione |
DP9700 a-5V4A |
5 V CC / 4A |
20W @ 25° C |
48 V CC |
DP9700 a-12V2A |
12 V CC / 2A |
24W @ 25° C |
48 V CC |
DP9700 a-24V1A |
24 Vcc/1 A |
24W @ 25° C |
48 V CC |
DP9700 a-5V3A |
5 V CC / 3A |
15W @ 25° C |
48 V CC |
ASSEGNAZIONE PIN
Spillo |
Nome |
Descrizione |
1 |
VA1 |
Ingresso RX (1) . Questo pin di ingresso viene utilizzato insieme a VA2 e si collega a la presa centrale del trasformatore collegata ai pin 1 e 2 del RJ45 connettore (RX) - non è sensibile alla polarità. |
2 |
VA2 |
Ingresso TX (2) . Questo pin di ingresso viene utilizzato insieme a VA1 e si collega a la presa centrale del trasformatore collegata ai pin 3 e 6 del RJ45 connettore (TX) - non è sensibile alla polarità. |
3 |
VB1 |
Ingresso diretto (1) . Questo pin di ingresso viene utilizzato insieme a VB2 e si collega ai pin 4 e 5 del connettore RJ45: non è sensibile alla polarità. |
4 |
VB2 |
Ingresso diretto (2) . Questo pin di ingresso viene utilizzato insieme a VB1 e si collega ai pin 7 e 8 del connettore RJ45: non è sensibile alla polarità. |
5,6 |
NC |
Nessuna connessione |
7 |
-VCC |
Ritorno DC. Questo pin è il percorso di ritorno per l'uscita +VDC. |
8 |
+VCC |
Uscita CC. Questo pin fornisce l'uscita regolata dal convertitore DC/DC. |
9,10 |
NC |
Nessuna connessione |
