| Udgang Vdc: | |
|---|---|
| Antal: | |
Du er velkommen til at tilpasse POE-modulerne af forskellig størrelse og stik og funktion.
Layoutet er efter modtage forsknings- og udviklingsgebyret.
Efter bestilling af et bestemt antal moduler (normalt 5000 styk uden tidsbegrænsning), kan R&D-omkostningerne refunderes.
Det tager 7-10 dage at fremstille prøver. Efter prøven er kvalificeret, batchproduktion.

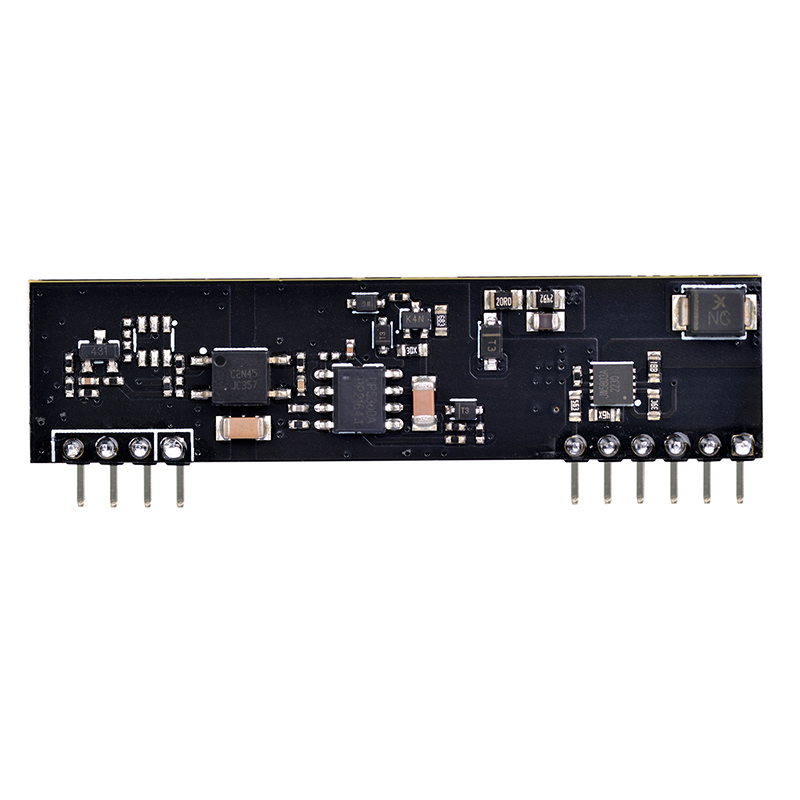

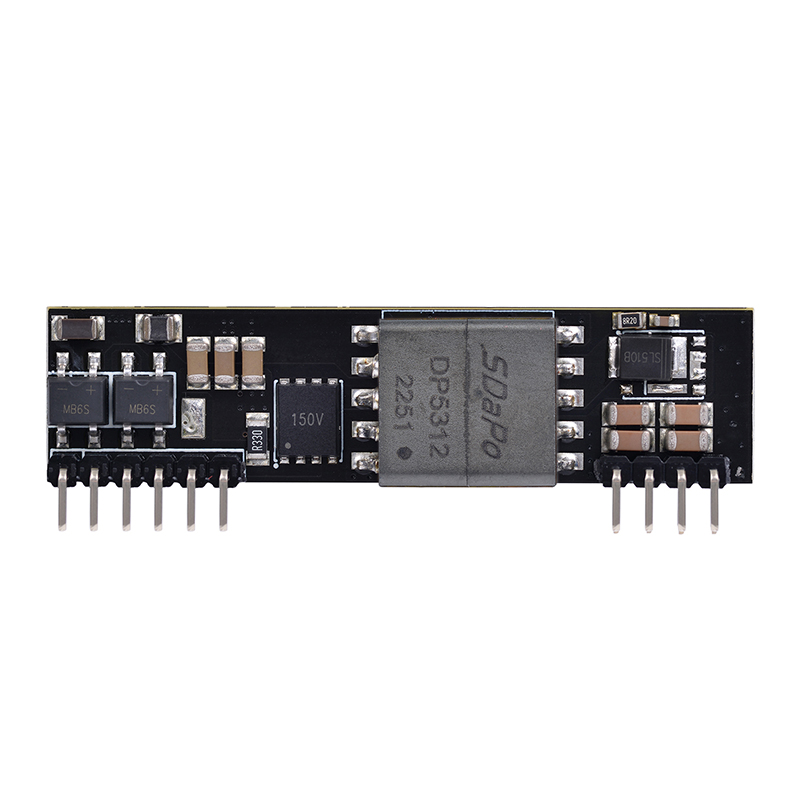

Produktliste
Varenummer |
Nominel udgangsspænding / Strøm |
Maksimal udgangseffekt |
Nominel indgangsspænding |

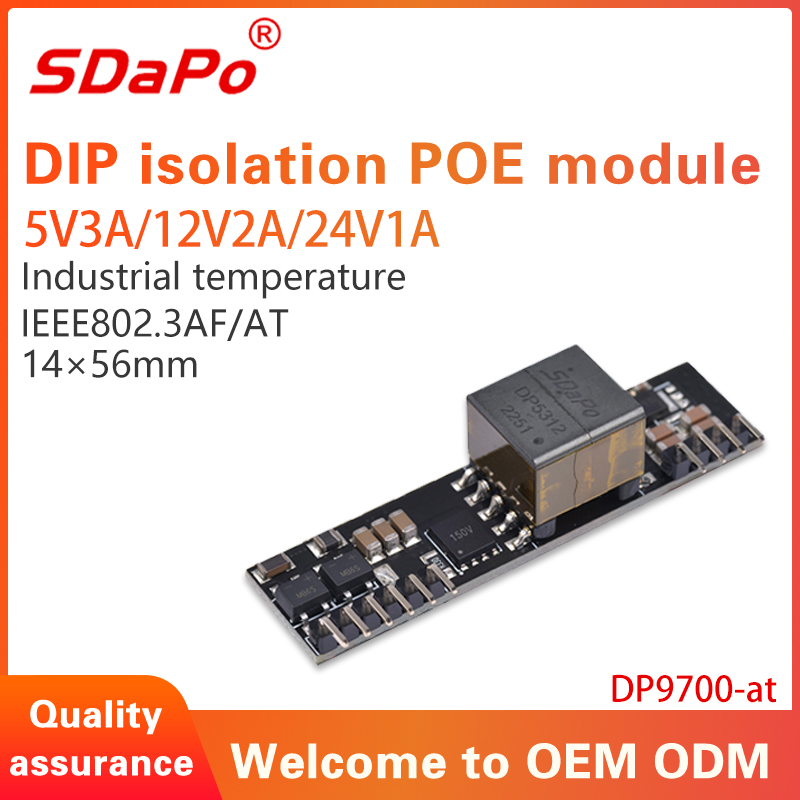

DP9700 at-5V4A |
5Vdc / 4A |
20W @ 25° C |
48V jævnstrøm |
DP9700 ved-12V2A |
12Vdc / 2A |
24W @ 25° C |
48V jævnstrøm |
DP9700 at-24V1A |
24Vdc/1A |
24W @ 25° C |
48V jævnstrøm |
DP9700 at-5V3A |
5Vdc / 3A |
15W @ 25° C |
48V jævnstrøm |
PIN-TILDELING
Stift |
Navn |
Beskrivelse |
1 |
VA1 |
RX-indgang (1) . Denne indgangsstift bruges i forbindelse med VA2 og tilsluttes transformatorens midterhane tilsluttet ben 1 og 2 på RJ45 stik (RX) - det er ikke polaritetsfølsomt. |
2 |
VA2 |
TX-indgang (2) . Denne indgangsstift bruges sammen med VA1 og tilsluttes transformatorens midterhane tilsluttet ben 3 og 6 på RJ45 stik (TX) - det er ikke polaritetsfølsomt. |
3 |
VB1 |
Direkte input (1) . Denne input pin bruges sammen med VB2 og forbinder til ben 4 og 5 på RJ45-stikket - det er ikke polaritetsfølsomt. |
4 |
VB2 |
Direkte indgang (2) . Denne indgangspin bruges sammen med VB1 og forbinder til ben 7 & 8 på RJ45-stikket - det er ikke polaritetsfølsomt. |
5,6 |
NC |
Ingen forbindelse |
7 |
-VDC |
DC Retur. Denne pin er returvejen for +VDC-udgangen. |
8 |
+VDC |
DC udgang. Denne pin giver den regulerede udgang fra DC/DC-konverteren. |
9,10 |
NC |
Ingen forbindelse |
