Мегабитный разветвитель POE для устройств со скоростью 100 Мбит/с: когда этого достаточно

Сетевые инженеры часто сталкиваются с трудным выбором при проектировании инфраструктуры. Вы можете избыточно выделить периферийные устройства, использующие гигабитное оборудование. При таком подходе бюджет тратится на ненужную полосу пропускания. Альтернативно, вы можете их недостаточно предоставить. Это чревато серьезными узкими местами в сети. Нам нужен сбалансированный, математически обоснованный подход. Рассмотрим конкретный вариант использования разветвителя 10/100 Мбит/с. Это устройство разделяет сетевое питание на полезные данные и мощность постоянного тока. Установщики используют его в основном для устаревшего оборудования, не поддерживающего PoE, или для конечных точек с низкой пропускной способностью. Многие полагают, что гигабитные скорости необходимы везде и всегда. Для базовой инфраструктуры Gigabit остается стандартом. Однако скорость 100 Мбит/с Megabit POE Splitter вполне достаточен для конкретных периферийных развертываний. Стандартные IP-камеры и датчики Интернета вещей прекрасно работают на этих конфигурациях со скоростью 100 Мбит/с. Вам нужно только убедиться, что ваше оборудование соответствует стандартным протоколам питания. Мы выясним, когда и почему 100 Мбит/с имеет смысл для вашей сети.

Ключевые выводы

• Реальная полоса пропускания: 100 Мбит/с (Fast Ethernet) обеспечивает достаточную нагрузку для стандартных конечных точек; типичная IP-камера 1080p использует скорость менее 10 Мбит/с.

• Совместимость: Мегабитный разветвитель POE можно безопасно подключить к гигабитному коммутатору PoE без снижения остальной скорости сети.

• Аппаратная физика: в установках Megabit для передачи данных используются 4 контакта (две пары), в отличие от 8-контактного требования Gigabit.

• Стоимость и жизненный цикл. Развертывание разветвителей 100 Мбит/с снижает непосредственные затраты на развертывание, но должно быть ограничено устройствами, не предназначенными для обновлений с высокой пропускной способностью.

Техническая реальность: чем отличаются 100-мегабитные и гигабитные сплиттеры PoE

Физика стандарта BASE-T

Для понимания скорости сети необходимо взглянуть на физические кабели. Стандарт 100BASE-T представляет собой Fast Ethernet. Этот стандарт требует для передачи данных только две витые пары. Это означает, что в стандартном разъеме RJ45 используется всего 4 контакта. Он передает на контакты 1 и 2, а принимает на контакты 3 и 6.

Сравните эту физическую реальность с 1000BASE-T. Для Gigabit Ethernet требуются все четыре витые пары. Он одновременно использует все 8 контактов внутри кабеля для двунаправленной передачи данных. При развертывании настройки со скоростью 100 Мбит/с оставшиеся 4 контакта простаивают в отношении передачи данных. Эта физическая разница объясняет, почему в старых установках максимальная скорость составляет 100 Мбит/с. Им буквально не хватает проводных каналов, необходимых для гигабитных скоростей.

Активный и пассивный PoE

Питание через Ethernet основано на определенных стандартах IEEE. Стандартизированный «Активный» PoE соответствует протоколам IEEE 802.3af или 802.3at. Активный PoE мультиплексирует мощность и высокочастотные данные по одним и тем же контактам. Сигналы данных передаются на очень высоких частотах, обычно в диапазоне 200–600 МГц. Питание постоянного тока работает на нулевой частоте. Это физическое свойство позволяет им безопасно сосуществовать на одном медном проводе.

Вы должны остерегаться дешевых установок с «пассивным PoE». Эти нестандартные устройства подают питание на запасные 4 контакта кабеля Ethernet. Поскольку они полностью отводят эти 4 контакта для питания, соединение для передачи данных теряет к ним доступ. Это физически ограничивает любое соединение на скорости 100 Мбит/с. Это ограничивает вашу скорость независимо от возможностей конечной точки. Всегда выбирайте стандартные компоненты Active PoE, чтобы избежать этих искусственных узких мест.

Проверка терминологии

Монтажники часто путают сетевые аксессуары. Давайте проясним три распространенных устройства:

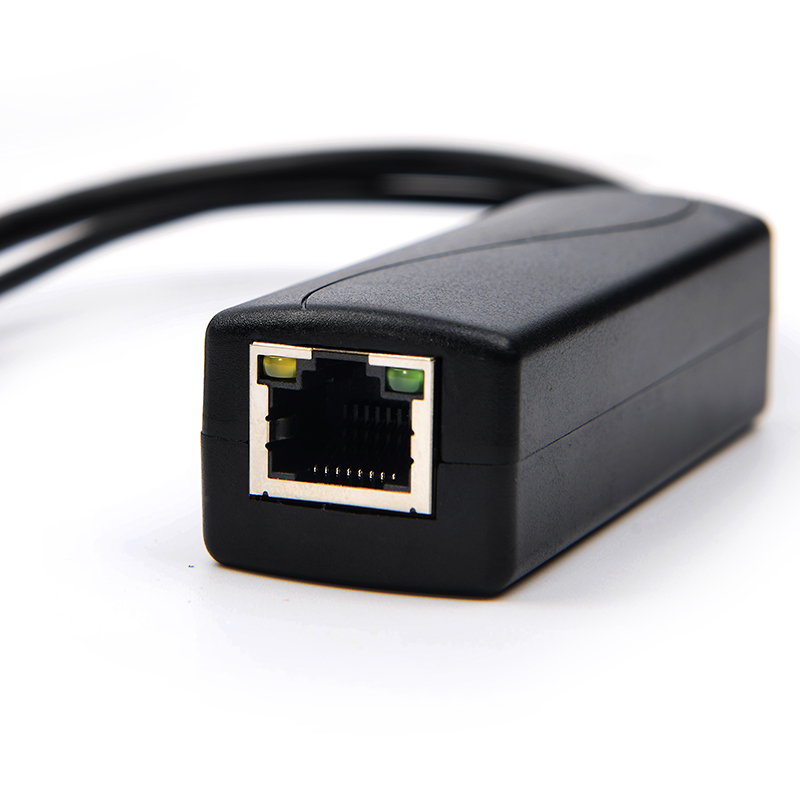

• Разветвитель PoE: Это устройство использует один вход кабеля PoE. Он разделяет сигнал на отдельные выходы данных (RJ45) и питания постоянного тока (цилиндрическая вилка). Вы используете его для питания устройств без PoE.

• Разветвитель Ethernet: этот пассивный адаптер разделяет один 8-проводной кабель на два отдельных 4-проводных соединения для передачи данных. Он неправильно обрабатывает питание PoE. Он ограничивает оба соединения до 100 Мбит/с.

• PoE Extender: это устройство действует как проходной коммутатор с питанием. Он принимает сигнал PoE, восстанавливает его и передает дальше по новому участку кабеля.

Выявление узкого места: когда скорости 100 Мбит/с действительно достаточно?

IP-камеры наблюдения

Камеры видеонаблюдения редко нуждаются в широкой полосе пропускания. Мы можем посмотреть на исходные данные. Стандартная IP-камера 1080p обычно использует скорость от 2 до 5 Мбит/с. Даже базовая камера 4K, использующая сжатие H.265, редко превышает 8–15 Мбит/с.

Если вы используете разветвитель на 100 Мбит/с, камера использует лишь небольшую часть доступного канала. Вы оставляете нетронутыми около 85% пропускной способности. Потолок в 100 Мбит/с, по сути, не является проблемой для периферийных развертываний с одной камерой.

Датчики контроля доступа и Интернета вещей

Современные объекты в значительной степени полагаются на краевые датчики. Биометрические сканеры, часы и датчики окружающей среды передают чрезвычайно небольшую полезную информацию. Обычно они отправляют килобайты данных за одно событие. Проведение бейджа или измерение температуры практически не требуют постоянной пропускной способности. Обеспечение скорости 100 Мбит/с для RFID-считывателя дверей значительно избыточно. Сплиттер Megabit прекрасно справляется с этим трафиком.

VoIP-телефоны

Голосовой трафик отдает предпочтение низкой задержке перед высокой пропускной способностью. Стандартные голосовые вызовы требуют пропускной способности менее 1 Мбит/с. Вы можете с комфортом использовать любой устаревший VoIP-телефон без поддержки PoE через разделительное устройство 100 Мбит/с. Качество голоса остается кристально чистым.

Когда это терпит неудачу (случаи использования гигабитной сети)

Мегабитные разветвители имеют строгие ограничения. Вы должны определить сценарии, в которых они терпят неудачу. Не используйте их для точек доступа Wi-Fi 6. Эти беспроводные массивы передают сотни мегабит пользовательского трафика. Серверным узлам высокой плотности также требуются гигабитные соединения. Мультисенсорные массивы PTZ-камер с высокой частотой кадров иногда могут перегружать канал со скоростью 100 Мбит/с. В этих конкретных сценариях высокой нагрузки необходимо развернуть гигабитное оборудование.

Таблица требований к пропускной способности

Будет ли мегабитный разветвитель POE замедлять работу гигабитного коммутатора?

Автосогласование сети

Многие монтажники питают общий страх. Они беспокоятся о подключении устройства со скоростью 100 Мбит/с к источнику со скоростью 1 Гбит/с. Они думают, что это несоответствие душит весь сетевой коммутатор. Это математически и технически неверно.

Современные сетевые коммутаторы поддерживают протоколы автоматического согласования. Конкретный порт коммутатора определяет ограничение скорости подключенного периферийного устройства в 100 Мбит/с. Он автоматически снижает собственную скорость до 100 Мбит/с для этой единственной конечной точки. При этом все остальные порты работают на полной гигабитной скорости. Производительность вашей основной сети остается совершенно неизменной.

Динамика инжектора и переключателя

Динамика сети немного меняется в зависимости от вашего источника питания. Вы можете использовать гигабитный PoE-инжектор в источнике. Если вы соедините его с разделителем мегабит в пункте назначения, конечная точка будет ограничена 100 Мбит/с.

Это несоответствие не причиняет физического вреда форсунке. Он не несет абсолютно никаких штрафов за задержку. Система просто возвращается к наименьшему общему знаменателю пропускной способности. Подача питания остается стабильной, а данные передаются идеально в пределах порога 100 Мбит/с.

Риски реализации: падение напряжения и качество компонентов

Согласование выходной мощности

Вы должны тщательно соответствовать требованиям к питанию. Самый важный шаг — проверка необходимого напряжения постоянного тока для вашей конечной точки. Большинство устаревших конечных точек не могут принимать необработанное напряжение PoE (48 В).

Производители проектируют разветвители для вывода определенного напряжения. Общие выходы включают 5 В, 7,5 В, 9 В и 12 В. Вы должны выбрать модель, точно соответствующую вашему устройству без PoE. Подача напряжения 12 В на датчик 5 В мгновенно приведет к сгоранию схемы. Недостаточное питание камеры с напряжением 12 В при использовании выхода 5 В гарантирует непрерывные циклы перезагрузки.

Бюджет мощности (ограничения мощности)

Ограничения по мощности определяют стабильность системы. Стандарт 802.3af Разветвитель PoE выдает максимум примерно от 12 до 15,4 Вт. Вы должны рассчитать точную мощность вашего конечного устройства.

Убедитесь, что конечная точка без PoE не требует уровней 802.3at (PoE+). Устройства, потребляющие до 25,5 Вт, приведут к сбою настройки 802.3af. Всегда проверяйте номинальную силу тока на вашей камере или сенсоре. Умножьте вольты на амперы, чтобы найти необходимую мощность. Никогда не превышайте номинальный бюджет мощности.

Задержка и помехи

Качество компонентов напрямую влияет на целостность данных. Высококачественные активные разветвители эффективно преобразуют мощность. Они вводят незначительную задержку, обычно измеряемую в микросекундах (мкс). Эта задержка совершенно незначительна для потокового видео или сетевого трафика.

Однако дешевые неэкранированные разветвители представляют серьезную опасность. Плохие внутренние компоненты создают электромагнитные помехи (EMI). Эти электромагнитные помехи проникают в контакты данных. В результате вы столкнетесь с потерей пакетов или ухудшением качества видеопотоков. Всегда приобретайте экранированное сетевое оборудование известных производителей.

Физический след

Реальные развертывания требуют практических физических размеров. Сетевые инженеры редко устанавливают эти устройства в чистые серверные стойки. Они прячут их в тесных корпусах часов. Иногда их складывают в небольшие уличные устойчивые к атмосферным воздействиям коробки.

Компактные физические размеры становятся строгим критерием покупки. Громоздкие пластиковые корпуса занимают ценное место для установки. Перед покупкой оборудования измерьте предполагаемый корпус. Убедитесь, что устройство и требуемый радиус изгиба кабеля удобно помещаются внутри.

Схема оценки: стоит ли покупать мегабит или гигабит?

Краткосрочные затраты против готовности к будущему

Сетевые бюджеты вынуждают принимать трудные решения. Вы должны оценить разницу в стоимости между 100 Мбит/с и гигабитным оборудованием. Представьте себе, что вы обустраиваете небольшое торговое помещение. Вам необходимо подключить 10 устаревших IP-камер. Первоначальная экономия на разветвителях Megabit имеет здесь отличный деловой смысл. Камеры никогда не превысят потолок в 100 Мбит/с.

Теперь рассмотрим подключение нового корпоративного объекта. Вы можете развернуть периферийные устройства, ожидающие скорого обновления. Руководство может заменить стандартные мониторы интерактивными дисплеями высокой четкости. Они могут установить точки доступа с высокой пропускной способностью через 3-5 лет. В этом сценарии будущие затраты на рабочую силу по замене скрытых сплиттеров полностью сводят на нет любую первоначальную экономию на оборудовании. Вам следует установить гигабитное оборудование с первого дня, чтобы обеспечить зоны, защищенные в будущем.

Контрольный список покупателя

Прежде чем завершить закупку, используйте этот стандартизированный контрольный список:

1. Какова максимальная устойчивая пропускная способность конечного устройства? Оцените таблицы данных. Если устройство использует скорость менее 50 Мбит/с, мегабитное устройство совершенно безопасно.

2. Каковы требования к напряжению постоянного тока и силе тока? Проверьте наклейку на задней панели вашего устройства без PoE. Точно подберите выходной сигнал разветвителя, чтобы избежать повреждения оборудования.

3. Окружающая среда находится внутри или снаружи? Фактор в защищенных от атмосферных воздействий корпусах. Вы должны учитывать температурные ограничения и физические ограничения.

4. Соответствует ли вышестоящий коммутатор? Убедитесь, что ваш коммутатор поддерживает стандартные протоколы IEEE 802.3af/at. Избегайте объединения активных разветвителей с пассивными, всегда включенными инжекторами питания.

Заключение

Устройство разделения на 100 Мбит/с не является устаревшей технологией. Он служит узкоспециализированным и экономически эффективным инструментом. Он отлично подходит для конкретных сред с низкой пропускной способностью, особенно для устаревшего оборудования или конечных точек Интернета вещей. Вы экономите бюджет, не жертвуя необходимой производительностью. Математические расчеты показывают, что пропускная способность 100 Мбит/с легко справляется с камерами 4K и датчиками контроля доступа.

Окончательное решение о закупках основывайте исключительно на максимальном объеме данных конечной точки и требованиях к электропитанию. Никогда не переусердствуйте вслепую, но и никогда не создавайте проблем при будущем обновлении Wi-Fi. Убедитесь, что вы всегда покупаете стандартные активные разветвители IEEE. Избегайте ненадежных пассивных вариантов, чтобы защитить целостность вашей сети и гарантировать стабильное долгосрочное развертывание.

Часто задаваемые вопросы

Вопрос: Могу ли я использовать мегабитный разветвитель POE с гигабитным коммутатором PoE?

А: Да. Коммутатор автоматически согласует скорость конкретного порта до 100 Мбит/с в соответствии с устройством. Он поддерживает полную гигабитную скорость на всех остальных активных портах. Это единственное соединение совершенно не влияет на производительность вашей основной сети.

Вопрос: В чем разница между сплиттером PoE и инжектором PoE?

О: Инжектор PoE добавляет питание к линии передачи данных в сетевом источнике. Разветвитель PoE отключает питание от линии в пункте назначения. Он передает отдельные кабели передачи данных и кабели питания постоянного тока для работы устройства без PoE.

Вопрос. Увеличивает ли разделение питания и данных PoE задержку в сети?

О: Нет. Стандартные активные разветвители PoE выполняют электрическое разделение очень быстро. Задержка происходит в микросекундах. Это приводит к нулевой заметной задержке в работе вашей сети, голосовых вызовах или потоковой передаче видео.
