| Выходное напряжение постоянного тока: | |
|---|---|
| Количество: | |
Вы можете настроить модули POE различного размера, разъема и функции.
Макет осуществляется после получения гонорара за исследования и разработки.
После заказа определенного количества модулей (обычно 5000 штук без ограничения по времени) стоимость НИОКР может быть возмещена.
Изготовление образцов занимает 7-10 дней. После того, как образец будет проверен, начнется серийное производство.

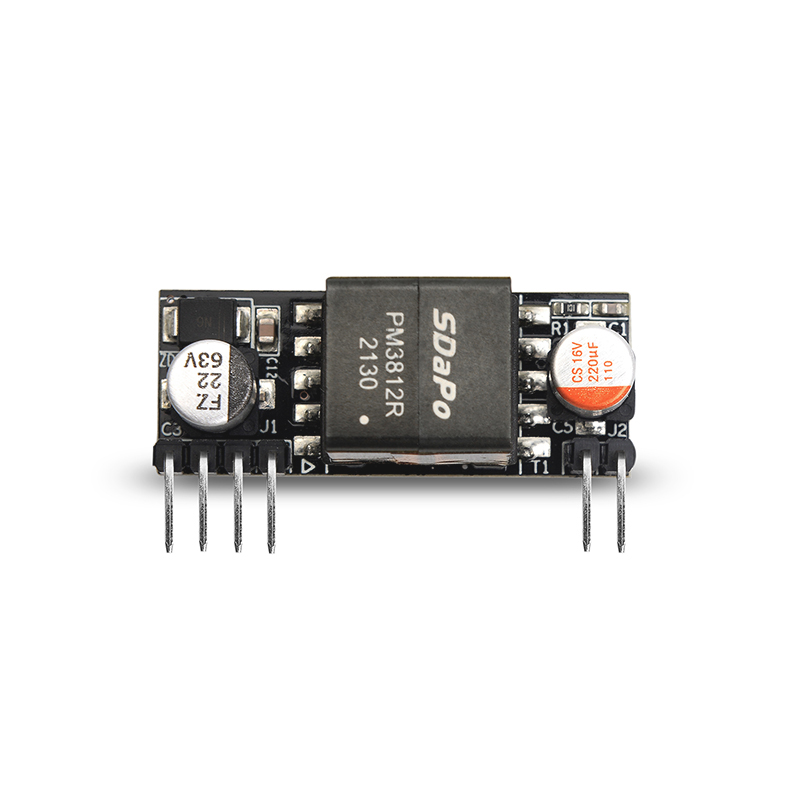

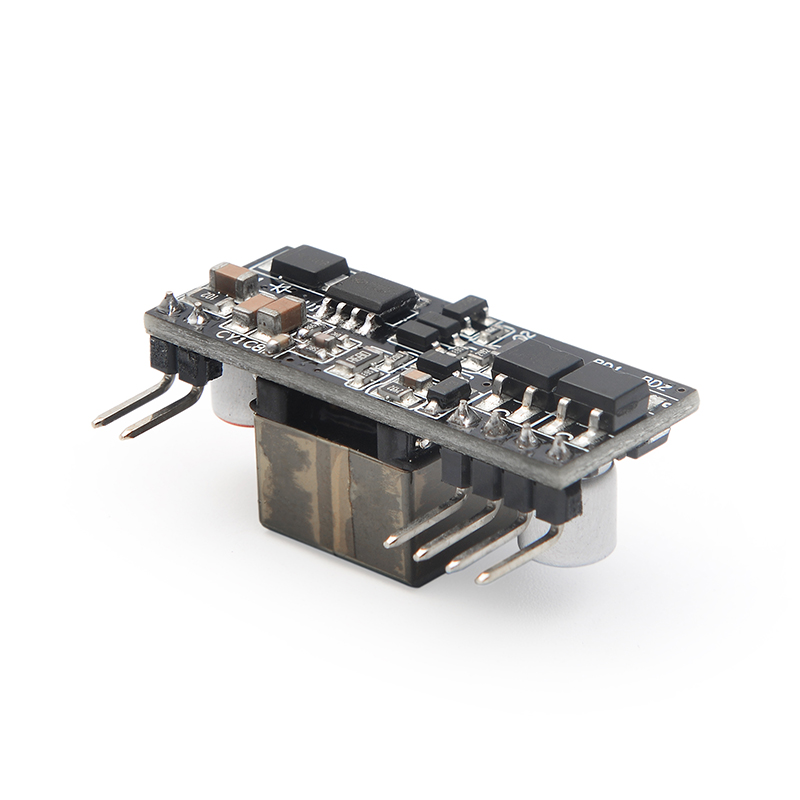

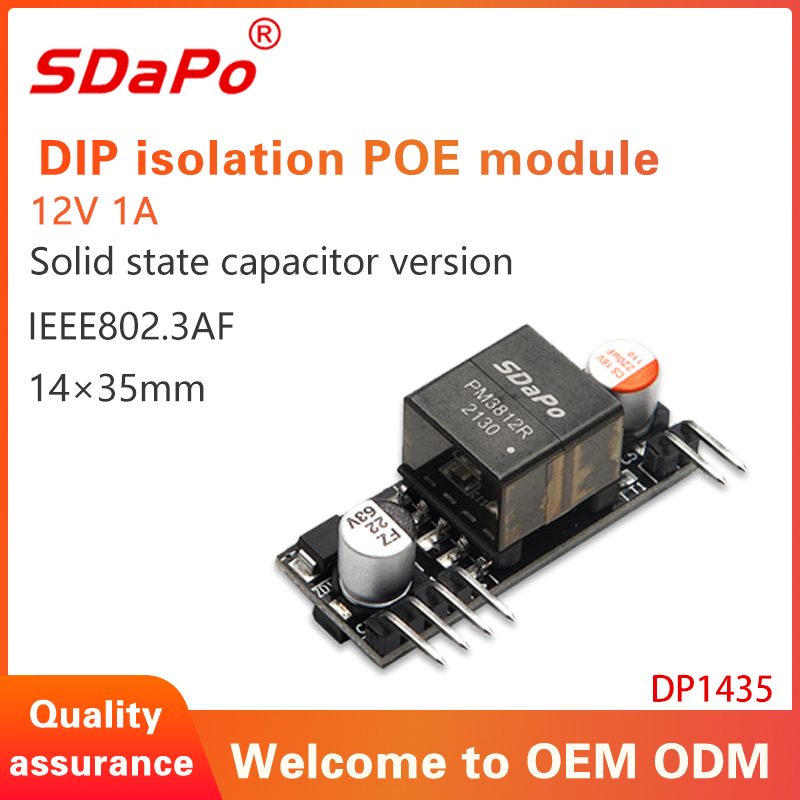

ФУНКЦИИ
- Соответствует IEEE802.3af.
- Бюджетный.
- Поддержка приложений PoE в средах Fast/Gigabit Ethernet.
- Поддержка широкого диапазона входного напряжения от 37 В до 57 В постоянного тока.
- Термическое отключение.
- Защита от короткого замыкания.
- Защита от перегрузки по току
- Программируемая классификация (по умолчанию: класс 0)
- Высокая эффективность преобразования постоянного тока в постоянный.
- Меньше внешнего компонента, один выходной развязывающий конденсатор.
- Уровень изоляции 1,5 кВ (среднеквадратичное значение).
- Улучшенная защита от перенапряжения.
- Внутренний встроенный 2-канальный мостовой выпрямитель.
Список продуктов
детали Номер |
Номинальное выходное напряжение / Текущий |
Максимальная выходная мощность |
Номинальное входное напряжение |
ДП1435-12В |
12 В постоянного тока / 1.1А |
13Вт @ 25° С |
48 В постоянного тока |
ДП1435-5В |
5,15 В постоянного тока/2,4 А |
12,4 Вт при 2 5° С |
48 В постоянного тока |

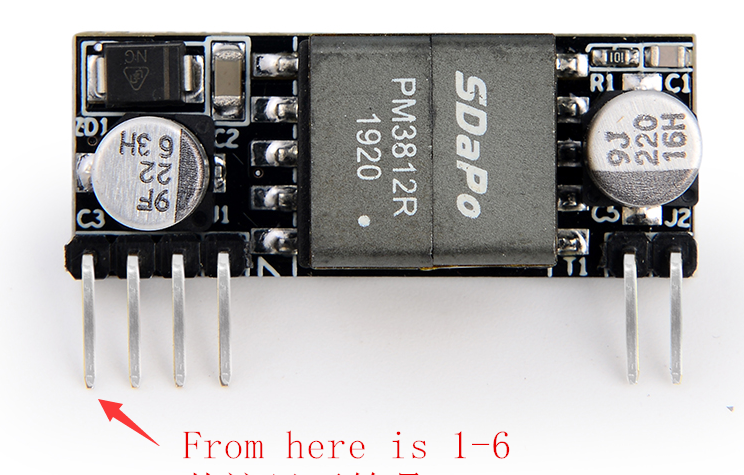

НАЗНАЧЕНИЕ ПИН-кода
Приколоть #
|
Имя
|
Описание |
1 |
ВА1
|
Вход RX (1). Этот входной контакт используется вместе с VA2 и подключается к центральному отводу трансформатора, подключенному к контактам 1 и 2 разъема RJ45 (RX) – он не чувствителен к полярности. |
2 |
ВА2
|
Вход передачи (2). Этот входной контакт используется вместе с VA1 и подключается к центральному отводу трансформатора, подключенному к контактам 3 и 6 разъема RJ45 (TX) – он не чувствителен к полярности. |
3 |
ВБ1
|
Прямой ввод (1). Этот входной контакт используется вместе с VB2 и подключается к контактам 4 и 5 разъема RJ45 — он не чувствителен к полярности. |
4 |
ВБ2
|
Прямой ввод (2). Этот входной контакт используется вместе с VB1 и подключается к контактам 7 и 8 разъема RJ45 — он не чувствителен к полярности. |
5 |
Земля
|
Возвращение ДК. Этот вывод является обратным путем для выхода +VDC. |
6 |
ВОУТ |
Выход постоянного тока. Этот вывод обеспечивает регулируемый выход преобразователя постоянного тока в постоянный. |

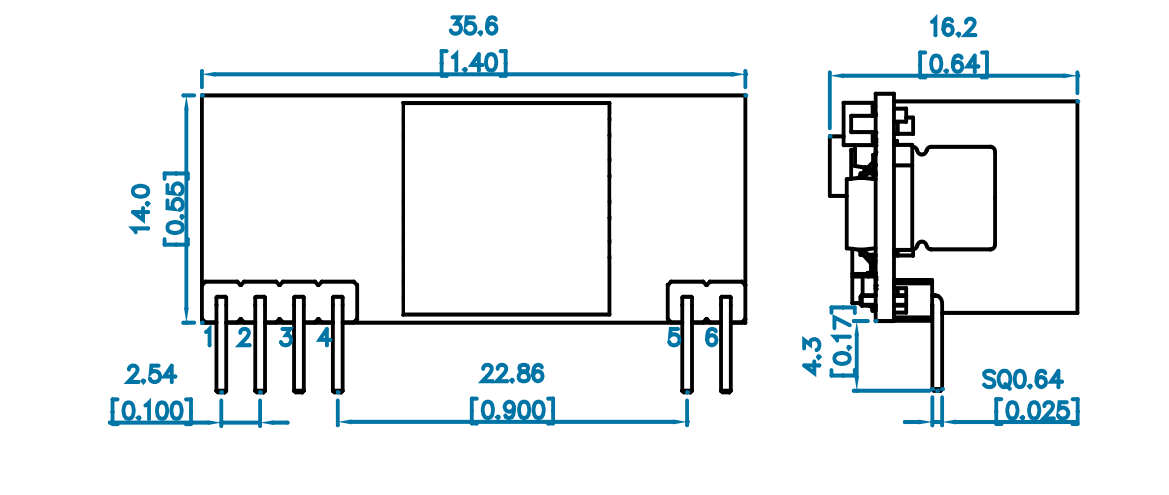

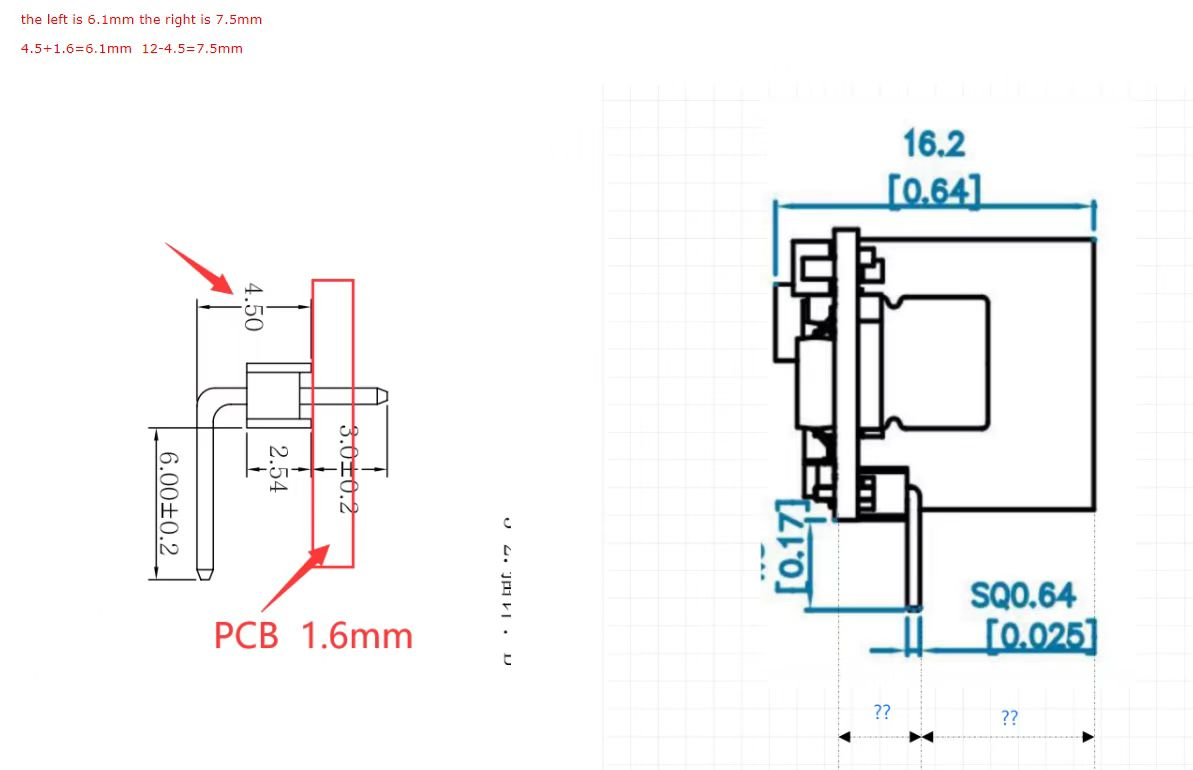

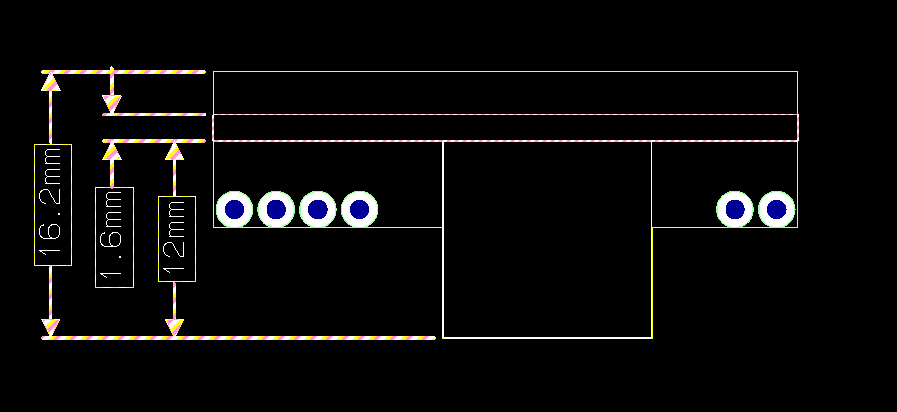

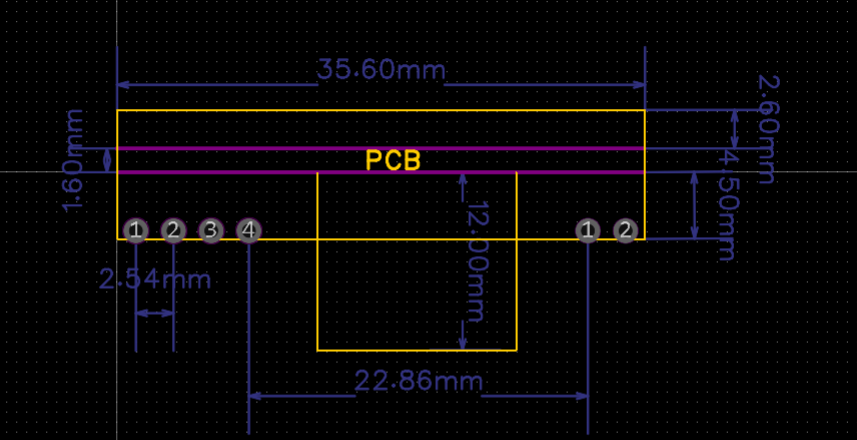

Упаковка

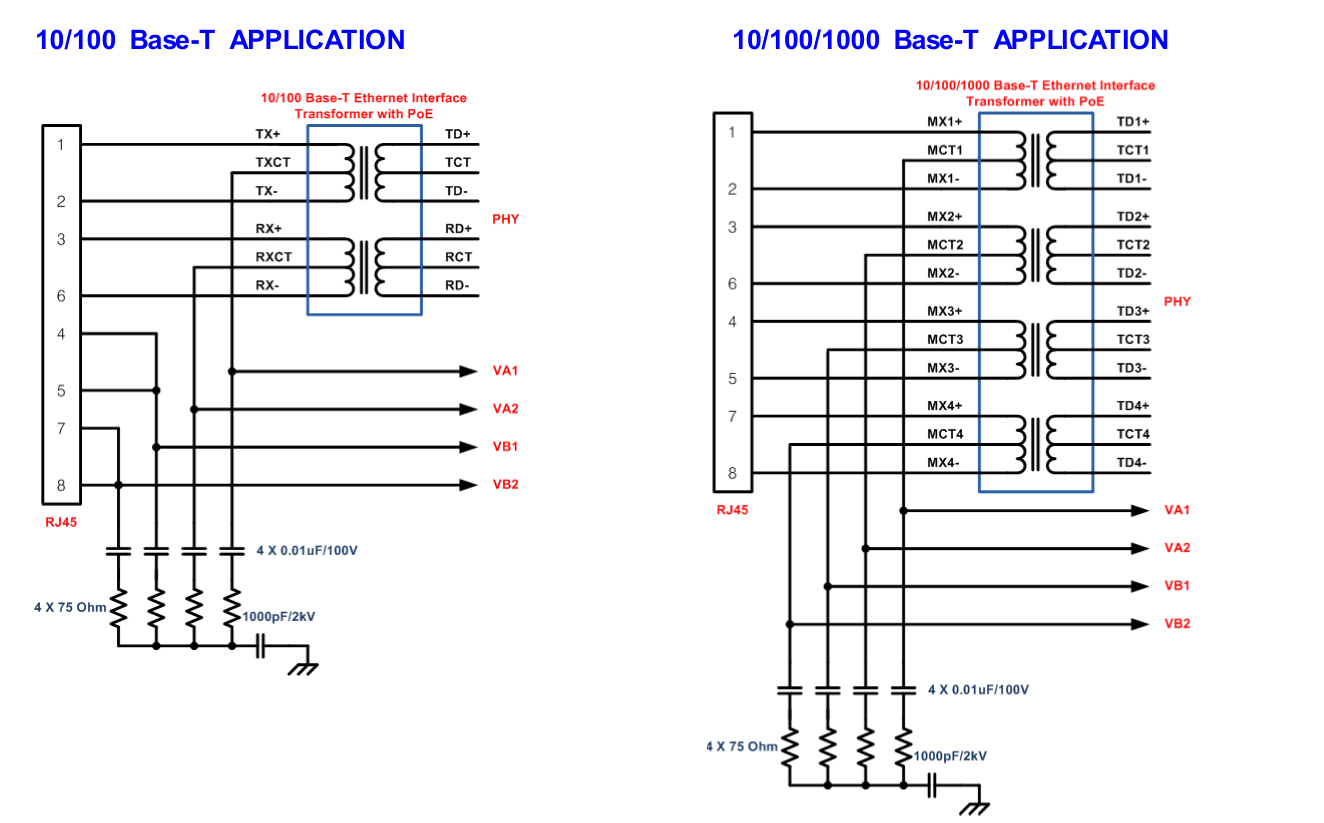

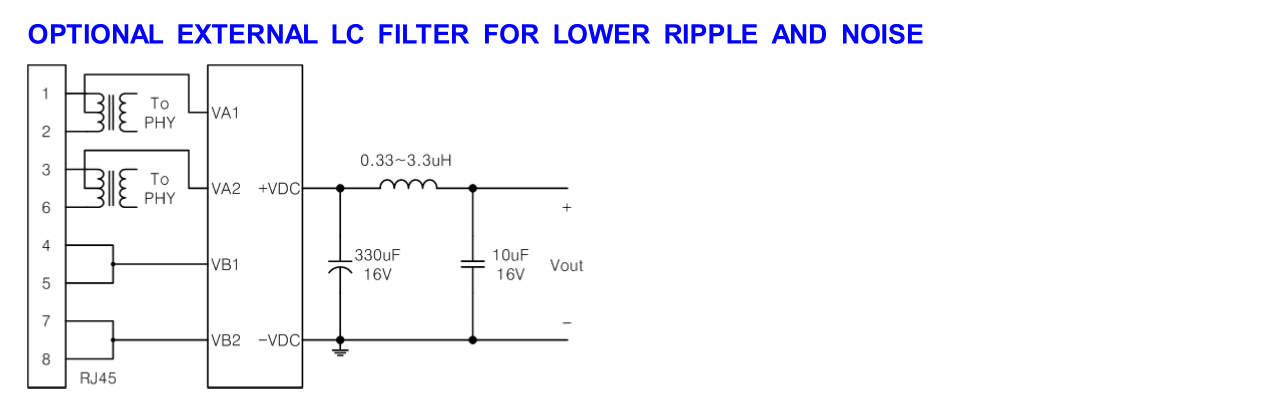

Типичное применение
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Нет |
Элемент |
Спецификация |
Комментарий |
|
1 |
Входное напряжение |
37~57В |
||
2 |
Выходное напряжение |
12 В Тип. |
ДП1435-12В |
|
5,15 В Тип. |
ДП1435-5В |
|||
3 |
Выходной ток (Vin = 56 В) |
1AТип. |
1,3 А Макс. |
ДП1435-12В |
2ATип. |
2,6 А Макс. |
ДП1435-5В |
||
4 |
Регулирование линии |
5% |
||
5 |
Регулирование нагрузки |
5% |
||
6 |
Пульсация и шум |
200 мВ пик-пик макс. |
ДП1435-12В |
|
200 мВ пик-пик макс. |
ДП1435-5В |
|||
7 |
Эффективность |
87% макс. |
ДП1435-12В |
|
84% макс. |
ДП1435-5В |
|||
8 |
Частота переключения |
180 кГц |
ДП1435-12В |
|
250 кГц |
ДП1435-5В |
|||
9 |
Изоляция входа и выхода |
1,5 КВ |
||
10 |
Тип преобразователя постоянного тока в постоянный |
Тип обратного хода |
||
11 |
Рабочая температура |
-25 ~ +85 ℃ |
ДП1435-12В |
|
-40 ~ +85 ℃ |
ДП1435-5В |
|||
