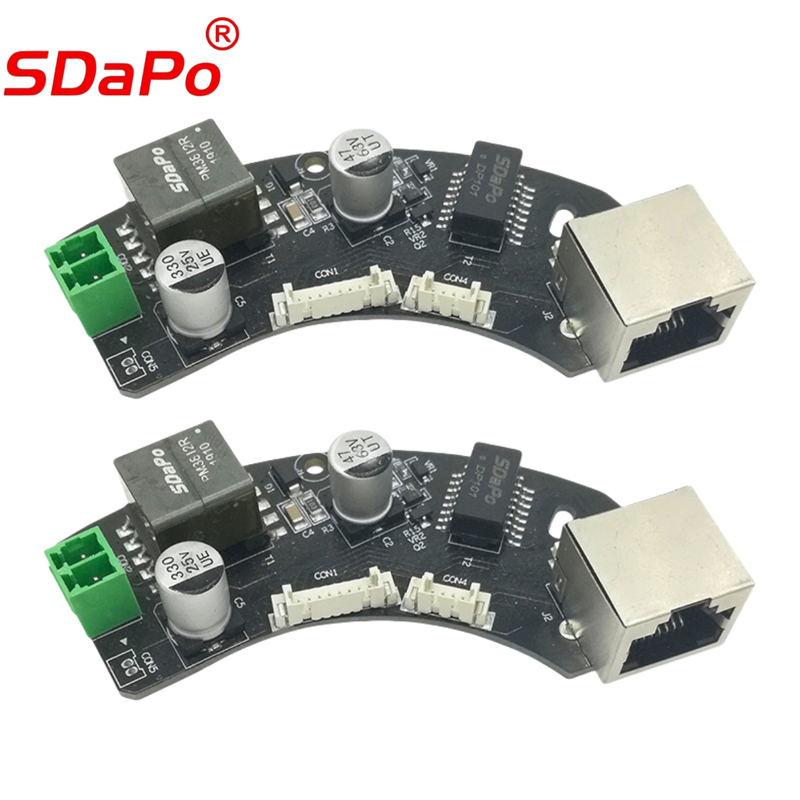

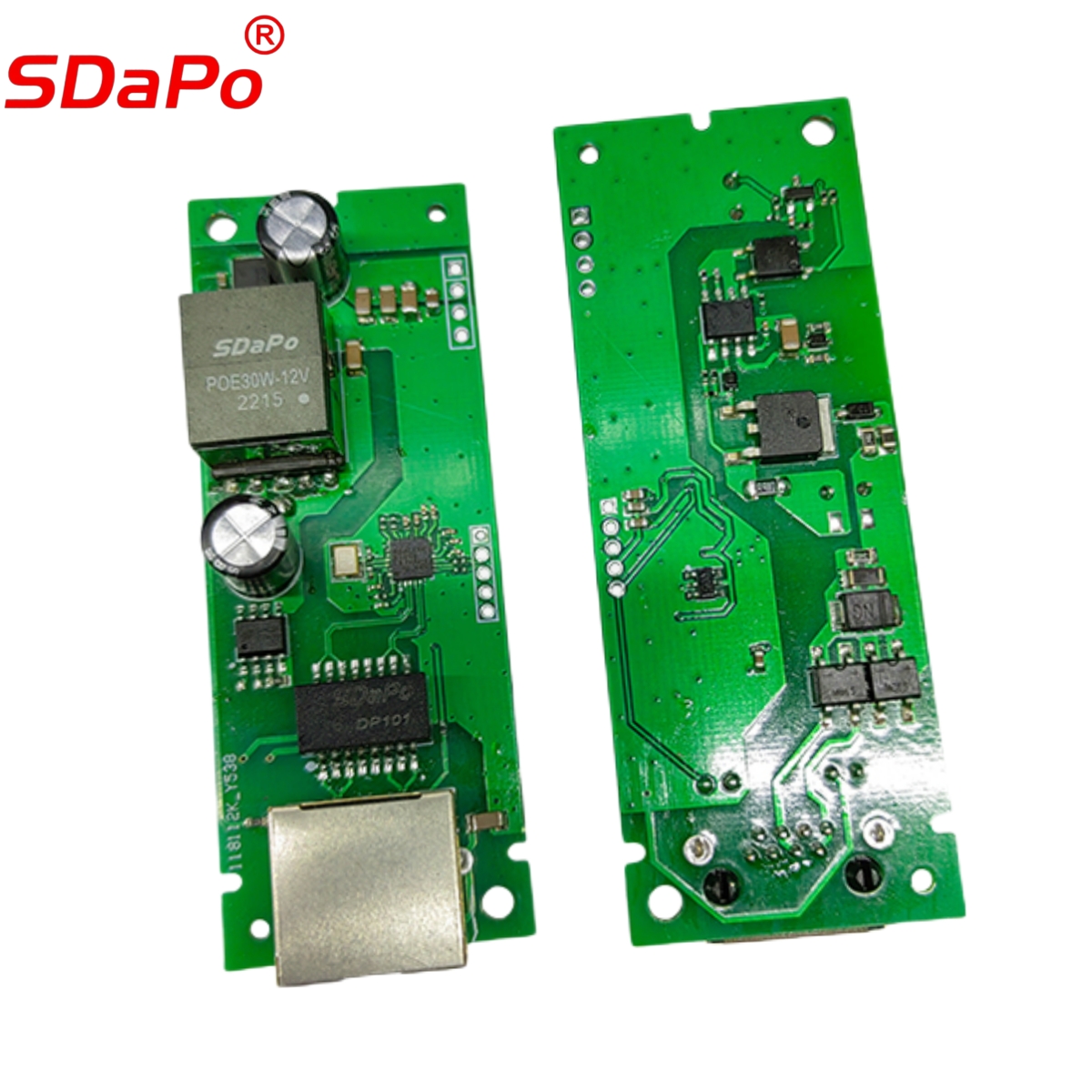

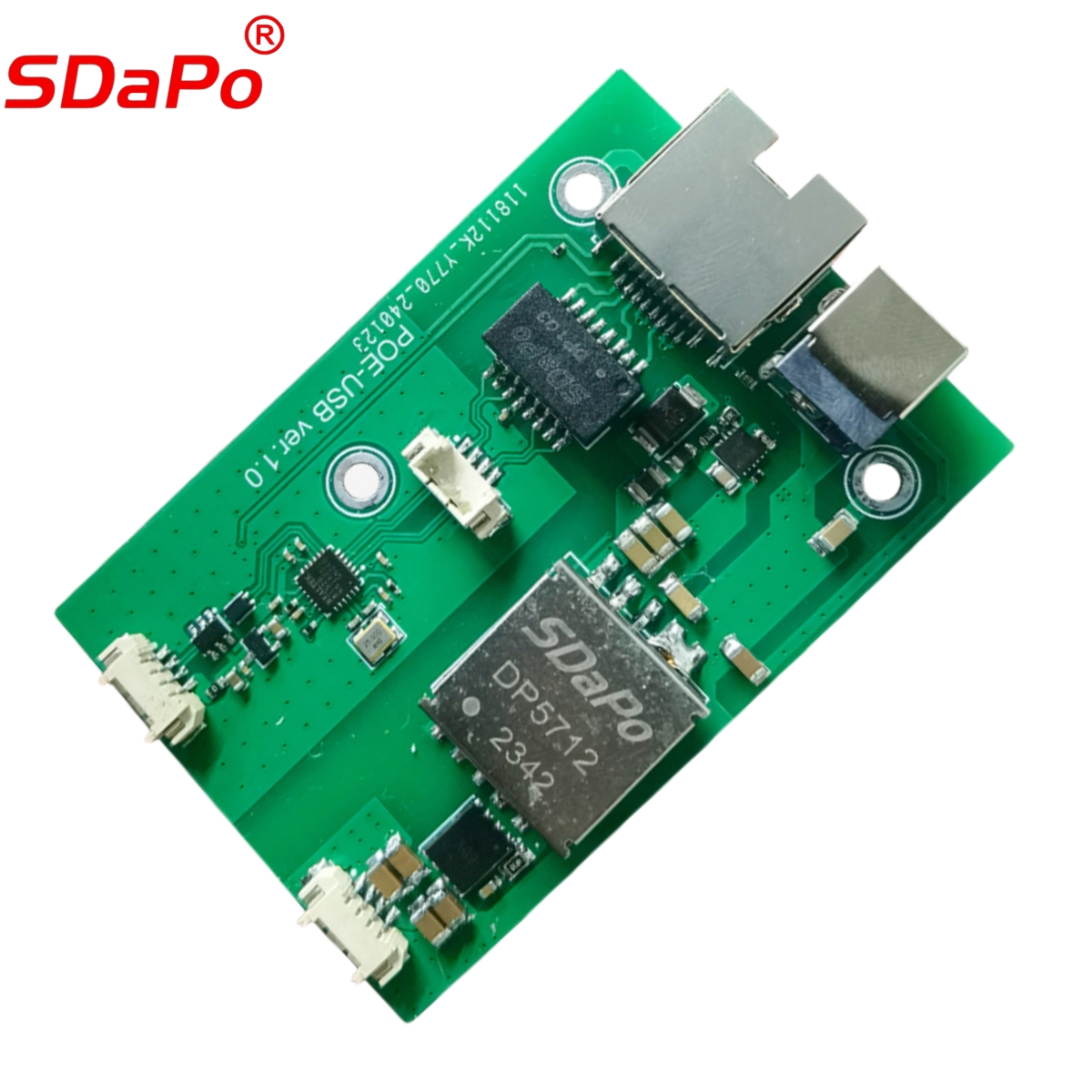

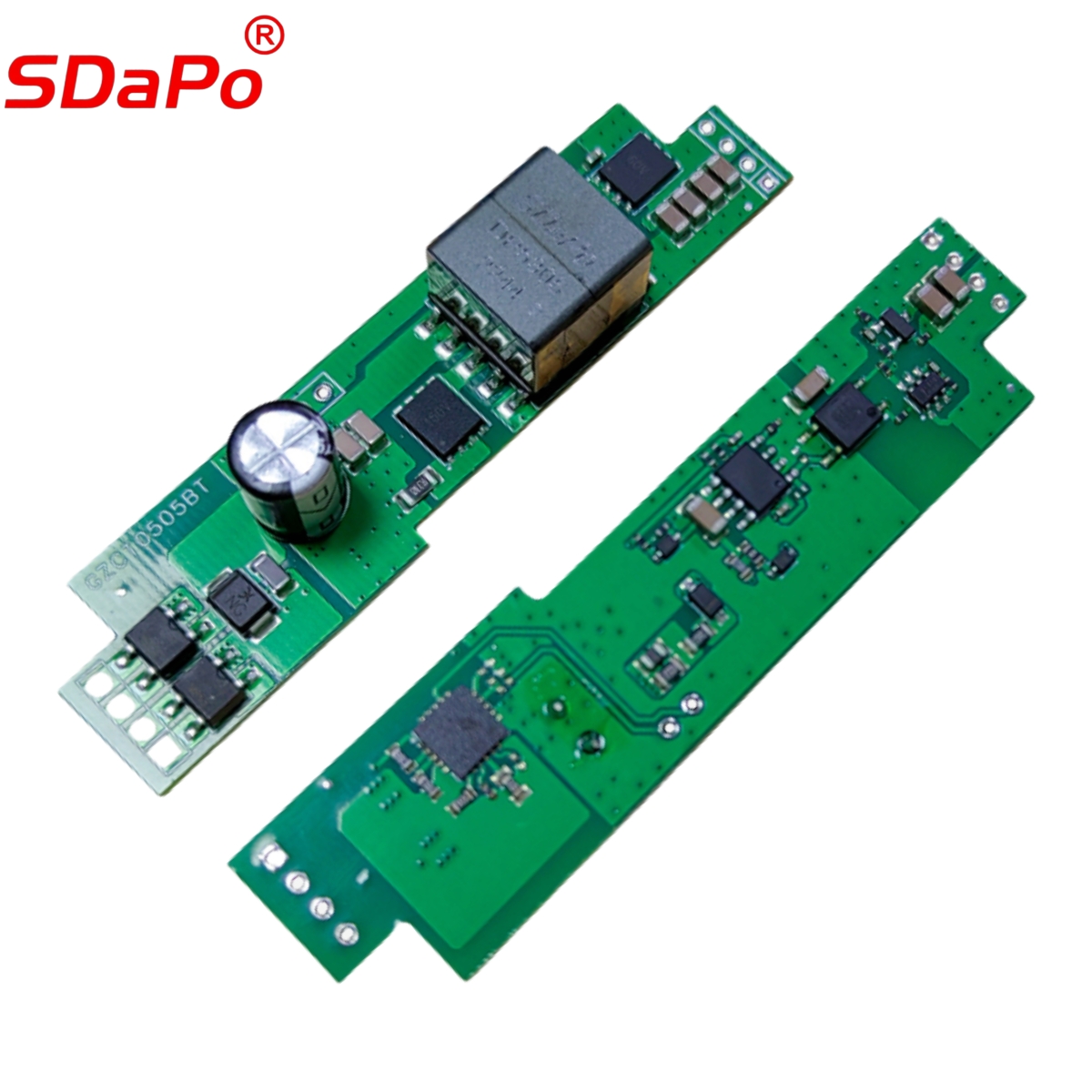

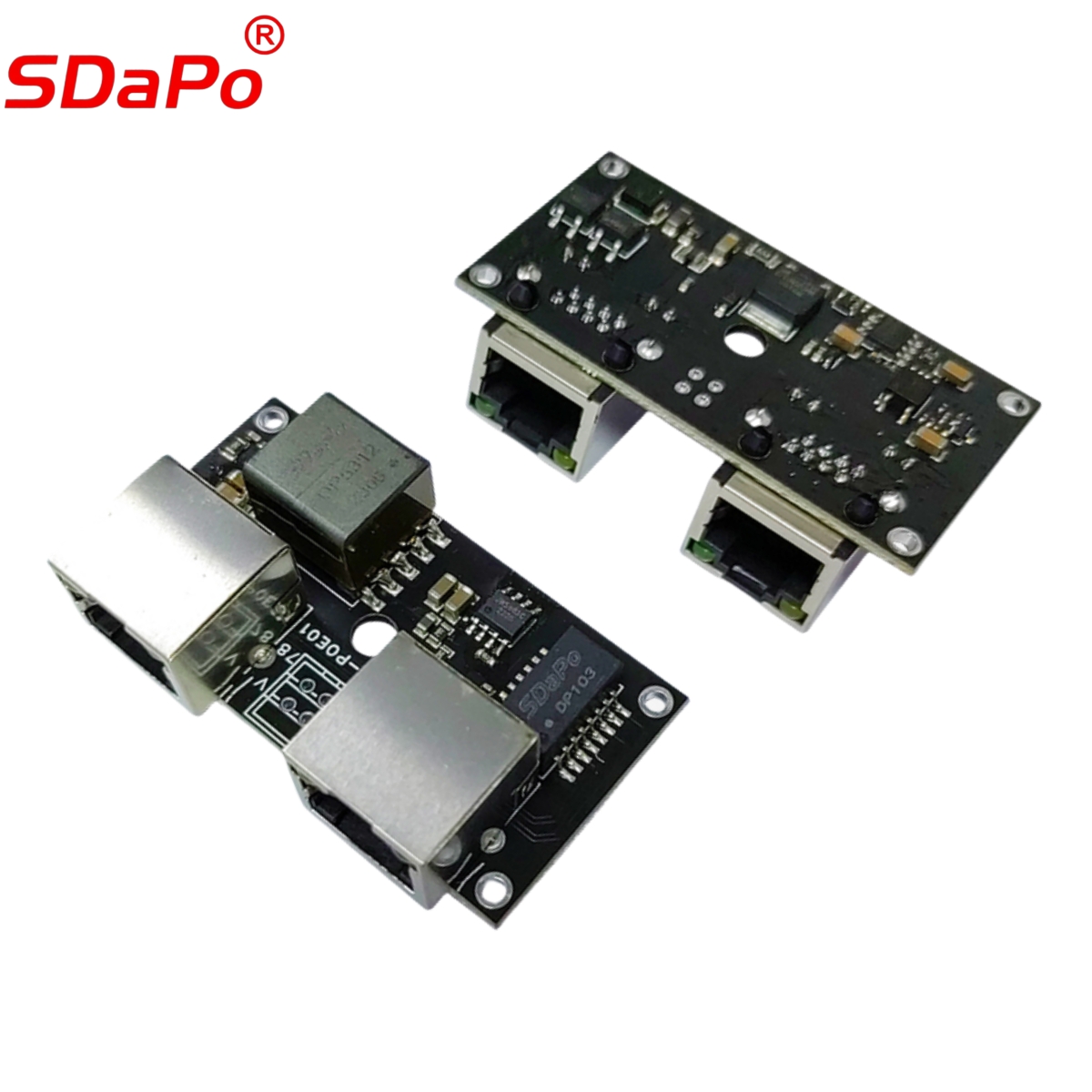

El estándar IEEE802.3 personalizado La solución de módulos PoE representa el pináculo de la ingeniería de alimentación a través de Ethernet personalizada, transformando la entrada eléctrica bruta en una entrega de energía estable e inteligente para ecosistemas de red sofisticados. Fabricadas con precisión, las placas PCBA desnudas exhiben una superficie limpia y meticulosamente enrutada, con condensadores de grado industrial y trazas de cobre robustas que hablan de su durabilidad. Cuando se integran en su hardware, estos módulos funcionan de manera silenciosa y eficiente, disipando el calor de manera uniforme en su espacio compacto para mantener un rendimiento térmico óptimo incluso bajo operaciones continuas de alta carga. La calidad táctil de los conectores personalizados garantiza un clic seguro y satisfactorio tras la instalación, garantizando una conexión resistente a las vibraciones.
Entendemos que los componentes disponibles en el mercado rara vez cumplen con las exigentes demandas de los equipos especializados. Por lo tanto, puede personalizar los módulos POE de varios tamaños, conectores y funciones. Al ofrecer total libertad arquitectónica, estos módulos le permiten dictar las dimensiones físicas precisas y las orientaciones de interfaz necesarias para sus gabinetes únicos. El diseño se realiza después de recibir la tarifa de investigación y desarrollo, lo que garantiza que se asignen recursos de ingeniería dedicados para perfeccionar sus requisitos de diseño específicos. Después de pedir una cierta cantidad de módulos (generalmente 5000 piezas sin límite de tiempo), se puede reembolsar el costo de I+D, lo que lo convierte en una vía excepcionalmente rentable para estrategias de producción a largo plazo. Se necesitan entre 7 y 10 días para producir muestras. Una vez calificada la muestra, comienza la producción por lotes con un riguroso control de calidad, lo que garantiza que cada unidad coincida perfectamente con las especificaciones exactas de la muestra dorada.
Nuestro equipo de ingeniería garantiza que cada parámetro técnico se alinee perfectamente con sus requisitos de implementación. La siguiente tabla describe las capacidades principales y los rangos personalizables disponibles para nuestras soluciones Power over Ethernet. Desde la regulación de voltaje hasta el cumplimiento de protocolos, estas especificaciones forman la base de una infraestructura de red confiable y de alto rendimiento adaptada a sus parámetros operativos exactos.
Nombre del producto |
Solución personalizada de módulos PoE estándar IEEE802.3 |
Tipo de producto |
Módulo PoE/PCBA |
Protocolo admitido |
Estándar IEEE802.3 (compatible con IEEE802.3af/at/bt) |
Opciones de personalización |
Tamaño, conector, función |
Velocidad de transmisión |
10/100/1000Mbps (Configurado según necesidades personalizadas) |
Fuente de alimentación |
Admite personalización de segmentos de potencia múltiple de 15 W/30 W/60 W/90 W |
Voltaje de entrada/salida |
Entrada de amplio voltaje, salida de voltaje estándar (Referencia: DC 5-57V, personalizado bajo demanda) |
Plazo de entrega de la muestra |
7-10 días |
Política de tarifas de I+D |
Diseño después de la tarifa de I+D. Reembolsado después de pedidos acumulados de 5000 piezas (sin límite de tiempo) |
Proceso de producción |
Producción por lotes después de que la muestra esté calificada |
El diseño de equipos de red compactos requiere componentes internos que se adapten a sus limitaciones espaciales, y no al revés. Nuestros módulos personalizados están diseñados para encajar con precisión en sus carcasas patentadas, eliminando la necesidad de adaptadores voluminosos o diseños de productos comprometidos.
Huellas de PCB adaptables para adaptarse a geometrías de gabinetes únicas
Ubicaciones de conectores flexibles para una gestión de cables internos optimizada
Selección de componentes de bajo perfil para perfiles de dispositivos ultradelgados
Configuraciones de orificios de montaje personalizadas para una instalación segura y a prueba de vibraciones
Entregar energía es sólo la mitad de la ecuación; entregarlo de forma segura e inteligente garantiza la longevidad de sus dispositivos finales. Estos módulos incorporan protocolos avanzados de negociación de energía que se comunican activamente con el hardware conectado para suministrar la potencia exacta requerida, evitando el estrés eléctrico.
Asignación dinámica de energía que evita el desperdicio de energía y el sobrecalentamiento
Aislamiento incorporado para proteger los circuitos sensibles aguas abajo
Procesos suaves de reducción de voltaje que minimizan la ondulación eléctrica
Detección automática de dispositivos no compatibles para evitar daños accidentales
Eficiencia de conversión de energía optimizada que reduce la producción térmica general
Para garantizar que su hardware de red se destaque en un panorama competitivo, nuestras soluciones PoE se basan en seis pilares fundamentales de excelencia en ingeniería. Estas dimensiones garantizan que, desde la creación del prototipo inicial hasta la implementación final, sus sistemas de suministro de energía sean sólidos, conformes y estén perfectamente alineados con sus objetivos operativos.
Brindamos servicios integrales de personalización que abarcan dimensiones de PCBA, selecciones de interfaz y funcionalidades principales. Al estructurar una política de desarrollo transparente en la que la tarifa de I+D se reembolsa por completo al alcanzar un pedido acumulado de 5000 unidades, reducimos significativamente sus gastos de adquisición a largo plazo. Junto con una rápida fase de muestreo de 7 a 10 días, el ciclo de desarrollo de su producto se acelera drásticamente.
Cada placa personalizada cumple estrictamente con la familia de estándares internacionales IEEE802.3. Ya sea que su aplicación requiera protocolos af, at o bt, nuestros módulos garantizan un protocolo de enlace perfecto y una verdadera funcionalidad plug-and-play con la gran mayoría de equipos de suministro de energía y dispositivos alimentados del mercado.
Integración perfecta con sistemas de seguridad CCTV y cámaras IP
Entrega de energía optimizada para puntos de acceso inalámbricos de alta densidad
Rendimiento estable para redes de telefonía VoIP empresariales
Operación confiable para sensores remotos de IoT industrial
Los cuellos de botella de ancho de banda y los cortes de energía se eliminan por completo gracias a nuestra arquitectura de alto rendimiento. Estos módulos, que admiten velocidades de red Gigabit adaptables de 10/100/1000 Mbps, proporcionan reenvío a velocidad de cable sin bloqueo, lo que garantiza una transmisión de latencia cero para transmisiones de video de alta definición y señales críticas de control industrial.
Salidas de energía personalizables que se amplían hasta 90 W (PoE++)
Ideal para dispositivos informáticos de vanguardia y señalización digital que consumen mucha energía
Perfectamente adecuado para sistemas de cámaras PTZ motorizadas que requieren sobretensión
Los entornos eléctricos impredecibles exigen hardware resistente. Nuestros diseños de circuitos integran mecanismos de protección integrales para proteger su valioso equipo de eventos eléctricos catastróficos, reduciendo drásticamente las tasas de fallas de campo y los gastos de mantenimiento posteriores.
Protección avanzada contra sobrecargas y cortocircuitos instantáneos
Algoritmos de gestión térmica integrados para evitar el sobrecalentamiento.
Protección contra sobretensiones de alto nivel, incluida una sólida defensa contra rayos de 4KV
Estricto blindaje contra descargas electrostáticas ESD para entornos sensibles
Diseñados para prosperar donde fallan los componentes estándar, estos módulos utilizan componentes de grado industrial diseñados para condiciones extremas. El diseño de gestión térmica meticulosamente optimizado permite un funcionamiento estable en un amplio espectro de temperaturas, desde entornos helados de -40 °C hasta entornos industriales sofocantes de 85 °C.
Huellas de PCBA ultracompactas para diseños con limitaciones de espacio graves
Fácilmente integrable en recintos exteriores sellados e impermeables.
Perfectamente dimensionado para cajas de alimentación industriales de carril DIN
La consistencia es el sello distintivo de un socio fabricante confiable. Implementamos un estricto proceso de estandarización donde la producción en masa solo comienza después de rigurosas pruebas y calificaciones de muestras. Esto garantiza que cada unidad entregada mantenga un rendimiento eléctrico, integridad de señal y dimensiones físicas idénticas.
Validación integral de preproducción y pruebas de estrés.
Cumplimiento estricto de las especificaciones de muestra dorada aprobadas
Gestión de la cadena de suministro estable y predecible para pedidos de volumen.
Procesos de fabricación de alto rendimiento que garantizan entregas puntuales y sin defectos.
Seleccionar el socio de fabricación adecuado es una decisión crítica que afecta todo el ciclo de vida del producto. Aportamos décadas de experiencia en ingeniería especializada a su cadena de suministro, garantizando que sus soluciones de energía personalizadas se ejecuten sin problemas desde la mesa de dibujo hasta la línea de montaje final.
Nuestro equipo de ingenieros eléctricos experimentados trabaja directamente con sus diseñadores de hardware. No nos limitamos a aceptar pedidos; Brindamos información de consulta para optimizar los diseños de sus circuitos, mejorar la disipación térmica y seleccionar los componentes más rentables sin comprometer nunca la calidad operativa.
Ya sea que esté lanzando una prueba piloto o ampliando su distribución global, nuestras instalaciones de producción están equipadas para manejar sus requisitos de volumen sin problemas. Nuestras ágiles líneas de fabricación pueden pasar rápidamente de la creación de prototipos en lotes pequeños a una producción continua de gran volumen, lo que garantiza que sus niveles de inventario permanezcan perfectamente optimizados.
Líneas de montaje SMT automatizadas de última generación para una colocación de precisión
Rigurosos protocolos de inspección óptica automatizada (AOI) que garantizan cero defectos
Planificación de capacidad flexible para adaptarse a picos repentinos de demanda
Creemos en la construcción de asociaciones a largo plazo a través de una transparencia financiera absoluta. Nuestra política única de reembolso de tarifas de desarrollo al alcanzar umbrales de volumen específicos demuestra nuestro compromiso con su éxito comercial. Invertimos en su crecimiento, compartiendo los riesgos iniciales del desarrollo para fomentar una relación duradera y mutuamente beneficiosa.
Para comenzar el proceso de personalización preciso, requerimos las dimensiones físicas deseadas (largo x ancho x alto), tipos y orientaciones de conectores preferidos, velocidad de red requerida (por ejemplo, 10/100/1000 Mbps), voltaje de salida y clasificación de energía específica (como IEEE802.3 a 30 W). Proporcionar un diagrama de bloques esquemático o funcional de su dispositivo host acelerará aún más nuestro proceso de diseño.
El diseño se realiza después de recibir la tarifa de investigación y desarrollo, lo que asegura nuestros recursos de ingeniería para su diseño específico. Sin embargo, tratamos esto como un depósito sobre nuestra futura asociación. Después de ordenar una cierta cantidad de módulos (generalmente 5000 piezas sin límite de tiempo), el costo de I+D se puede reembolsar en su totalidad. Esto se aplica de forma acumulativa en múltiples órdenes de compra, lo que significa que no es necesario pedir el volumen completo a la vez para calificar.
Absolutamente. Si su implementación se dirige a entornos hostiles, podemos especificar condensadores e circuitos integrados de grado industrial que admitan un rango de temperatura de funcionamiento ampliado de -40 °C a 85 °C. Además, podemos integrar aislamiento mejorado y protección contra sobretensiones de 4KV para proteger contra anomalías eléctricas comunes en instalaciones al aire libre o entornos industriales pesados.
Una vez que se finalizan sus requisitos técnicos y se procesa la tarifa de desarrollo, se necesitan entre 7 y 10 días para producir muestras. Una vez recibidos y probados rigurosamente estos prototipos en su propio hardware, usted otorga su aprobación. Una vez calificada la muestra, se programa inmediatamente la producción por lotes, con plazos de entrega que dependen de sus requisitos de volumen específicos y la disponibilidad de componentes.
Sí, el estricto cumplimiento de las normas es la piedra angular de nuestro proceso de ingeniería. Dependiendo de sus requisitos de energía, los módulos están diseñados para cumplir completamente con las especificaciones IEEE802.3af (15W), IEEE802.3at (30W) o IEEE802.3bt (hasta 90W). Esto garantiza que realizarán los protocolos de enlace de hardware correctos con cualquier equipo de suministro de energía estándar, garantizando una entrega de energía segura y confiable sin problemas de compatibilidad.
